jbc HDE-B Manual De Instrucciones

Ocultar thumbs Ver también para HDE-B:

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
www.jbctools.com
Page
English
3
Español
17
Deutsch
33
中文
49

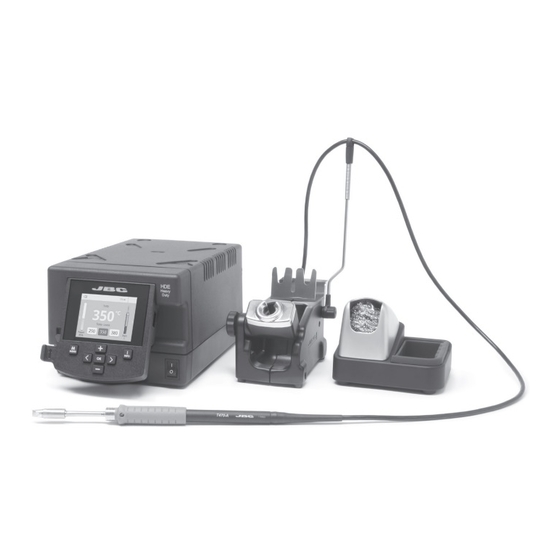

Heavy Duty station
Ref. HDE-B

Publicidad

loading

Manuales relacionados para jbc HDE-B

Resumen de contenidos para jbc HDE-B

  • Página 1 Page English Español Deutsch 中文 Heavy Duty station Ref. HDE-B...

  • Página 3: Packing List

    HD Handle ..... 1 unit Ref. CL6166 Ref. S0354 Ref. T470-B Stand Cable ....1 unit Power Cord ....1 unit Manual ......1 unit Ref. 0011283 Ref. 0010569 (230V) Ref. 0016161 0013671 (100/120V) w w w.jbctools.com Heavy Duty station Ref. HDE-B...
  • Página 4 Connections HDE Control Unit Equipotential connector USB-B connector Power Socket RJ12 connector Peripheral connector for Robot system for joining modules and pedals C470 cartridges Required but not Stand cable supplied Ref. 0011283 Heavy Duty HD Handle Ref. T470-B Stand Ref. HD-SD...
  • Página 5 Unit Range T470-A T470-B T470-SA HD-SD T470-ZA C470 T470-FA HDE-B T470-MC T470-NA HDT-SD HT470-A* DN-SE T470-NA** * It works with two HDE Heavy Duty stations in order to manage the cartridges individually ** The MNE Nitrogen Flow Regulator is required.
  • Página 6 Stand Cable collector Keeps working area free of cable. Quick tip changer The cartridge extractor / inserter system permits switching cartridges without interrupting your work. Adjustable tool holder Adjustable cable collector Suits your work position.
  • Página 7 w w w.jbctools.com Tip Cleaner Improve thermal transfer by cleaning the tip after each solder joint. Brass Wool Sponge Ref. CL6210 Ref. S0354 Very effective cleaning method. The least harmful cleaning It leaves a small layer of method. Keep the sponge solder on the tip to damp with distilled water prevent oxidation...
  • Página 8 Only used with a Ref. B6193 DN-SE stand. B6194 B6195 HD Thermal Tweezers Ref. HT470-A Only used with two HDE-B control units and a HDT-SD stand. Note: All models are supplied with a 1.5m cable except those specified with 3m.
  • Página 9 w w w.jbctools.com Changing Cartridges 1. Removing 2. Inserting Screw Loosen the screw. Place the Soldering Iron Insert the cartridge and press slightly to the in the extractor and remove the cartridge. mark*. 3. Fixing *Mark Once the cartridge is properly inserted we recommend tightening the screw to prevent it turning. Important: It is essential to insert the cartridges as far as the mark for a proper connection.
  • Página 10 Operation The JBC Exclusive Heating System This revolutionary technology is able to recover tip temperature extremely quickly. It allows the user to work at a lower temperature and improve the quality of soldering. The tip temperature is further reduced thanks to the Sleep and Hibernation modes which increase the tip life by 5.

  • Página 11: Menu Options

    w w w.jbctools.com Work Screen The HDE offers an intuitive user interface which provides quick access to station parameters. Original PIN: 0105 Status bar 17:14 Tool T470 in use ºC Power Temp. Levels indicator Power Port Displayed if temperature levels are activated Station Information...

  • Página 12: Process Analysis

    Process analysis By pressing Graphics in the main MENU, temperature and power figures in real time are displayed for each port. This helps you decide which tip to use to obtain the best quality solder joints. Graphics 17:14 Power (%) Temperature Power Temp...

  • Página 13: Soldering Net

    Soldering Net Remotely manage and monitor as many stations as your Windows PC can handle. 1. Download the JBC Software Manager and the user manual from www.jbctools.com/manager.html 2. Connect the stations via USB-B connector and the PC will automatically detect them.

  • Página 14: Working With Robots

    Working with Robots Manage and monitor the station using a Robotic system. 1. Connect the tool to the station port by means of the CHB-A converter. 2. Connect your Robot system to the Robot connector (RJ12) of the station. DB9-RJ12 Adapater available only if necessary (Ref. 0013772). 3.
  • Página 15 If necessary use a tool to lever it off. return to the station. Fuse Fuse holder Fuse holder - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service.
  • Página 16 Safety It is imperative to follow safety guidelines to prevent electric shock, injury, fire or explosion. - Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire. - The power cord must be plugged into approved bases. Make sure that it is properly grounde before use.

  • Página 17: Estación De Alta Potencia

    Estación de alta potencia Ref. HDE-B...

  • Página 19: Composición

    Ref. T470-B Ref. CL6166 Manual ...... 1 unidad Stand Cable Power Cord Cable del soporte ..1 ud. Cable de red ....1 ud. Ref. 0016161 Ref. 0011283 Ref. 0010569 (230V) 0013671 (100/120V) w w w.jbctools.com Heavy Duty station Ref. HDE-B...

  • Página 20: Conexiones

    Conexiones HDE Control Unit HDE Unidad de Control Conector equipotencial Conector USB-B Toma de red Conector para enlazar Conector RJ12 módulos y pedales para sistemas de robot Cartuchos C470 Necesarios pero no suministrados Stand Cable Cable del soporte Ref. 0011283 Heavy Duty HD Handle Mango HD de uso...

  • Página 21: Características

    MNE-A FSE-A P-005 Control cartuchos T470-A T470-B T470-SA HD-SD T470-ZA C470 T470-FA HDE-B T470-MC T470-NA HDT-SD HT470-A* DN-SE T470-NA** * Necesita 2 Unidades HDE para poder controlar cada cartucho individualmente. ** Se requiere el Regulador de Flujo de Nitrógeno MNE.

  • Página 22: Soporte Ajustable

    Soporte ajustable Recogecable Reduce las molestias del cable y mantiene el área de trabajo ordenada Cambio rápido de cartuchos Cambie cartuchos sin interrumpir su trabajo Soporte de herramienta ajustable Recogecable ajustable Se adapta a su posición de trabajo...

  • Página 23: Limpiador De Puntas

    w w w.jbctools.com Limpiador de Puntas Mejore la transferencia térmica de la punta limpiándola después de cada soldadura. Brass Wool Sponge Lana de latón Esponja Ref. CL6210 Ref. S0354 Método de limpieza muy El método de limpieza más efectivo. Deja una fina capa eficaz y menos dañino.
  • Página 24 DN-SE. Ref. B6193 B6194 B6195 HD Thermal Tweezers Pinza HD Ref. HT470-A Se requieren dos unidades de control HDE-B y un soporte HDT-SD. Nota: Todos los modelos se suministran con 1,5m de cable excepto aquellos especificados con 3m.

  • Página 25: Cambiar Cartuchos

    w w w.jbctools.com Cambiar cartuchos 1. Retirar 2. Insertar Desenroscar Desenrosque el tornillo. Coloque el soldador Inserte el nuevo cartucho presionando en el extractor y tire para retirar el cartucho. ligeramente hasta la marca*. 3. Fijar *Marca Una vez el cartucho se ha insertado correctamente, enrosque el tornillo para fijarlo. Importante: Es necesario insertar el cartucho hasta la marca para una conexión correcta.

  • Página 26: Funcionamiento

    Funcionamiento El Exclusivo Sistema Calefactor de JBC Nuestra tecnología revolucionaria es capaz de recuperar la temperatura de la punta de forma extremadamente rápida. Esto significa que el usuario puede trabajar a una temperatura más baja y mejorar la calidad de la soldadura. Esta temperatura se reduce aún más gracias a los modos de Sleep e Hibernation que incrementan hasta 5 veces la vida de las puntas.

  • Página 27: Pantalla De Trabajo

    Pantalla de trabajo La HDE-B presenta una interfaz de usuario intuitiva y ofrece un rápido acceso a los parámetros. Barra de 17:14 estado Herramienta T470 en uso ºC Temp. Levels Indicador de potencia Power Port Se muestra si...

  • Página 28: Análisis Del Proceso

    Análisis del proceso Pulsando sobre Graphics en el menú principal, se muestran las respuestas de temperatura y potencia en tiempo real de cada puerto. Esto le ayudará a decidir cuál es la punta más adecuada para obtener la mejor calidad en sus soldaduras. Graphics 17:14 Potencia (%)

  • Página 29: Red De Soldadura

    Red de soldadura Gestione y monitorice tantas estaciones como soporte su PC. 1. Descargue el software JBC Manager y el manual de usuario de www.jbctools.com/manager.html 2. Conecte las estaciones a través del conector USB-B y el PC las detectará automáticamente.

  • Página 30: Trabajar Con Robots

    Trabajar con Robots Gestione y monitorice la estación por medio de un sistema robotizado. 1. Conecte la herramienta a la estación utilizando el convertidor CHB-A. 2. Conecte su sistema robotizado al conector Robot de la estación (RJ12). Si lo necesita, el adaptador DB9-RJ12 puede encontrarlo con la referencia Ref. 0013772. 3.

  • Página 31: Mantenimiento

    Si lo precisa, utilice una pequeña palanca. portafusibles en su sitio. Fusible Portafusible Portafusible - Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC. - Cualquier reparación sólo se podrá realizar por un servicio técnico oficial JBC.

  • Página 32: Seguridad

    Seguridad Es necesario cumplir estas normas de seguridad para prevenir cualquier choque eléctrico, heridas, fuego o explosiones. - No utilice el equipo para otros fines que no sea la soldadura o reparación. El uso incorrecto puede causar fuego. - El cable de red debe enchufarse en bases homologadas. Asegúrese de que está conectado a tierra correctamente antes de su uso.
  • Página 33 Hochleistungs-Station Ref. HDE-B...
  • Página 35 ....... 1 Stück Ref. S0354 Ref. CL6166 Handbuch ....1 Stück Stand Cable Power Cord Ablageständerkabel .. 1 Stück Netzkabel ...... 1 Stück Ref. 0016161 Ref. 0011283 Ref. 0010569 (230V) 0013671 (100/120V) w w w.jbctools.com Heavy Duty station Ref. HDE-B...
  • Página 36 Anschluss HDE Control Unit HDE Steuereinheit Potenzialausgleichs- buchse USB-B-Anschluss Netzsteckdose RJ12-Anschluss Peripheriegerätebuchse für Robotersystem zum Anschluss von Modulen und Fußschaltern C470 Kartuschen Erforderlich, doch nicht im Lieferumfang enthalten Stand Cable Ablageständerkabel Ref. 0011283 HD Purpose Handle HD Handstück Ref. T470-A Stand Ablageständer Ref.
  • Página 37 P-005 T470-A T470-B T470-SA HD-SD T470-ZA C470 T470-FA HDE-B T470-MC T470-NA HDT-SD HT470-A* DN-SE T470-NA** * Sie benötigen 2 Löteinheiten HDE um die Lötkartuschen der HT470-A einzeln zu steuern. ** Für den T470-NA wird der Durchflussregler für Stickstoff MNE erforderlich.
  • Página 38 Verstellbare Ablage Kabelausleger Sorgt für einen kabelfreien Arbeitsbereich. Spitzen-Schnellwechsler Das Kartuschen Abzieher-Einsetz-System ermöglicht den Kartuschenwechsel ohne Unterbrechung Ihrer Arbeit. Verstellbarer Werkzeughalter Verstellbare Kabelausleger Optimiert Ihre Arbeitsposition.
  • Página 39 w w w.jbctools.com Spitzenreinigungssystem Verbessern Sie die Wärmeübertragung durch Reinigung der Spitze nach jeder Lötverbindung. Brass Wool Messingwolle Sponge Schwamm Ref. CL6210 Ref. S0354 Sehr effektive Reinigungsmethode. Die schonendste Hinterlässt eine dünne Schicht Reinigungsmethode. Halten von Lötzinn auf die Spitze, um die Sie den Schwamm bei der Oxidation zwischen Reinigung Arbeit mit destilliertem Wasser...
  • Página 40 Ref. B6193 B6194 B6195 HD Thermal Tweezers HD Entlötpinzette Ref. HT470-A Der Einsatz der Pinzetten HT470-A erfordert zwei Steuerungereinheiten HDE-B und einen Lötständer HDT-SD. Hinweis: Alle Modelle werden mit einem 1,5m langen Kabel ausgeliefert außer diejenigen, bei denen 3m spezifiziert ist.
  • Página 41 w w w.jbctools.com Auswechseln der Kartuschen 1. Entfernen 2. Einsetzen Lösen Die Schraube lösen. Lötkolben im Abzieher Die Kartusche einsetzen und mit leichtem positionieren und die Kartusche entfernen. Druck bis zur Markierung*. Fixieren *Markierung Sobald die Kartusche korrekt eingesetzt ist, empfehlen wir die Schraube festzuziehen, um Bewegung zu verhindern.
  • Página 42 Betrieb Das exklusive Heizsystem von JBC Diese revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu erreichen. Dies ermöglicht es dem Benutzer, mit einer niedrigeren Temperatur zu arbeiten. Daraus ergibt sich eine fünfmal längere Spitzenstandzeit. 3. Überwinterung...

  • Página 43: Menüoptionen

    Arbeitsbildschirm Das HDE-B bietet eine intuitive Benutzerschnittstelle, die schnellen Zugriff auf die Stationsparameter gewährt. Statusleiste 17:14 Benutztes T470 Werkzeug ºC Leistungs- Temp. Levels anzeige Power Port Angezeigt, wenn Temperatur- Station stufen aktiviert Information sind Port wechseln Menüoptionen Systemmeldungen (Statusleiste) Drücken Sie INFO für jede Parameter-...
  • Página 44 Prozessanalyse Beim Drücken von Graphics im Haupt-MENÜ, werden für jeden Port in Echtzeit Temperatur- und Leistungsangaben eingeblendet. Dies hilft Ihnen bei der Entscheidung, welche Spitze Sie für die beste Qualität der Lötverbindungen benutzen müssen. Graphics 17:14 Leistung (%) Temperatur Power Temp Port 1 - T245 Siehe andere...
  • Página 45 Lötnetz So viele Stationen, wie Ihr Windows-PC bewältigen kann, aus der Ferne steuern und überwachen. 1. Laden Sie die JBC Manager Software und das Benutzerhandbuch herunter unter www.jbctools.com/manager.html 2. Schließen Sie die Stationen per USB-B-Anschluss an und der PC wird sie automatisch erkennen.
  • Página 46 Arbeit mit Robotern Verwalten und Monitorüberwachung der Lötstation durch ein Robotersystem. 1. Schließen Sie das Werkzeug mit einem CHB-A Konverter an den Stationsport an. 2. Verbinden Sie Ihr Robotersystem mit der Roboterbuchse (RJ12) der Station. Sollten Sie bei Bedarf den DB9-RJ12 Stecker benötigen, dieser ist verfügbar unter (Ref. 0013772). 3.
  • Página 47 Halterung und setzen Sie sie erneut in die Benutzen Sie bei Bedarf ein Werkzeug, Station ein. um sie herauszudrücken. Sicherung Sicherung- shalterung Sicherung- shalterung - Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden.

  • Página 48: Technische Daten

    Sicherheit Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen Schlag, Verletzung, Feuer oder Explosion zu vermeiden. - Die Anlagen für keinen anderen Zweck verwenden als zum Löten oder Entlöten. Unsachgemäße Verwendung kann Feuer hervorrufen. - Das Netzkabel muss in zugelassene Steckdosen eingesteckt werden. Vergewissern Sie sich vor der Benutzung, dass sie korrekt geerdet ist.
  • Página 49 大功率焊台 Ref. HDE-B...
  • Página 51 产品描述 需包含以下部件： HDE 控制主机 ................1 件 支架 ........1 件 Ref. HDE-1B (120V) Ref. HD-SD HDE-2B (230V) HDE-9B (100V) 普通用途HD手柄 ..... 1 件 ESD 焊嘴清洁座 ....1 件 海绵 ........1 件 Ref. T470-A Ref. CL6166 Ref. S0354 置放架连接线 ....1 件 电源线 ....... 1 件 说明书 ....... 1 件 Ref. 0011283 Ref. 0010569 (230V) Ref. 0016161 0013671 (100/120V) w w w.jbctools.com Heavy Duty station Ref. HDE-B...
  • Página 52 连接口 HDE 控制主机 等电位 连接口 USB-B 连接口 电源插口 外设连接口用于连接 机器人系统 模块盒脚踏板 RJ12连接口 C470 系列烙铁头 必备的但不属于标配 置放架连接线 Ref. 0011283 普通用途HD手柄 Ref. T470-A 支架 Ref. HD-SD...
  • Página 53 产品特性 2.8” 彩色液晶屏 USB-A 连接口 云台显示 方便阅读 性能 根据焊接或拆焊需求选择最适合的设备 控制主机 工具座 工具 烙铁头系列 MNE-A FSE-A P-005 T470-A T470-B T470-SA HD-SD T470-ZA C470 HDE-B T470-FA T470-MC T470-NA HDT-SD HT470-A* DN-SE T470-NA** * 它可连接两个重负荷焊接工作站，并可单独管理各工作站的烙铁头。 ** 需要MNE氮气流量调节器...
  • Página 54 可调式支架 集线杆 保持工作区域没有线缆的困扰。 快捷焊嘴更换座 烙铁头拔/插系统允许您切换烙铁头且无 需中断您的工作。 可调节工具支架 可调节集线杆 适合您的作业习惯。...
  • Página 55 w w w.jbctools.com 焊嘴清洁座 每个焊点之后清洁焊嘴可改善热传导。 黄铜清洁球 海绵 Ref. CL6210 Ref. S0354 非常有效的清洁方式。 在焊嘴表 面留下一小层焊锡以防止清洁和 损害最小的清洁方式。 工作时用 再吃锡之间的氧化。 蒸馏水保持海绵湿润以防焊嘴磨 损。 防溅罩 使用黄铜清洁球时， 防滑底座 最大限度地减少焊料 颗粒飞溅。 清洁焊嘴时无需扶住 底座。 擦板 Ref. CL0236 一个耐高温托盘可以让操作者通过敲击 或擦拭去除多余的焊锡。 托盘可以简单拆 下并清洗。 敲击 擦拭 轻轻敲击除去多余的 使用槽口擦拭任何残 残锡。 留的锡粒。 可选 不锈钢清洁球 金属刷 焊嘴还原剂 清洁砂 Ref. CL6205 Ref. CL6220 Ref. TT-A...
  • Página 56 普通用途HD手柄 普通用途HD手柄，带3米电线 Ref. T470-A Ref. T470-B Ref. T470-SA 隔热HD手柄 隔热HD手柄，带3米电线 Ref. T470-FA Ref. T470-MA 海绵 三叶型手柄 更好地握持工具。 Ref. T470-ZA 氮气进口 HD 氮气手柄 Ref. T470-NA T470-NA手柄只和 DN-SE焊台一起使用。 喷嘴 Ref. B6193 B6194 B6195 HD 导热镊夹 Ref. HT470-A HT470-A工具只和两 个HDE-B控制主机和 一个HDT-SD焊台一 起使用。 注意: 所有型号的连接线为1.5米，指定3米线的除外。...
  • Página 57 w w w.jbctools.com 更换烙铁头 1. 拔出 2. 插入 旋松 旋松螺母。放置焊笔在插拔座上并拔出烙铁头。 插入烙铁头柄轻轻按紧直至标记处* 3. 固定 标记 烙铁头正确插入后我们建议拧紧螺丝以防止移动。 *重要提示: 为了连接良好 ， 关键是要尽量将烙铁头插入到上面的标记处。 兼容烙铁头 The HDE 使用 C470 系列烙铁头和 T470 手柄。 请访问我们的官网 www.jbctools.com 找到 最适合您应用的类型。 弯圆头型 圆头型 凿型 斜面型 特殊类型...
  • Página 58 操作 JBC 专属加热系统 革命性技术， 可以令烙铁头温度快速回升。 这意味着用户可以在较低温度下操作，并提高焊接质量。 之后，烙铁头温度在睡眠和休眠模式下降低， 可令其寿命延长五倍。 1. 工作 2. 睡眠 (Sleep) 3. 休眠 (Hibernation) 长时间放置 在支架上 当工具从支架下取下时， 当工具放置在支架上时， 长时间没有使用后，电源会切 烙 铁 头 温 度 会 加 热 到 选 定 温 温度会下降到 断，工具会冷却到室温。 度。 预置睡眠温度。 17:14 17:14 17:14...
  • Página 59 w w w.jbctools.com 工作屏 HDE 提供了一个直观的用户界面，可以快速访问工作站的参数。 状态条 17:14 使用中 T470 的工具 ºC 功率 Temp. Levels 指示条 Power Port 只有在使用 温度等级时 才会显示 工作站 信息 更换 端口 菜单选项 系统通知 (状态条) 按 INFO 查阅每个参数的说明。 USB闪存盘已连接。 工作站由电脑控制。 工作站由机器人控制。 主机 工具 读数表 工作站软件更新。 按 INFO 启动更新。 警告。 按 INFO 查阅故障说明。 错误。 按 INFO 查阅故障说明， 外设 图形...
  • Página 60 流程分析 通过按下主菜单上的图形，每个端口响应的实时温度和功率被显示出来。这有助于 您决定使用哪种焊嘴来获得最佳的焊接质量。 图形 17:14 功率 (%) 温度 Power Temp Port 1 - T470 访问其他 端口图形 Files 图形导出 插入 USB 闪存盘到USB-A 连 接口，开始保存您的焊接流 程，导出文档为csv格式。 Files...
  • Página 61 焊接网络 由您的电脑远程管理和监控尽可能多的工作站。 1. 下载 JBC管理者软件和用户手册， 下载页面 www.jbctools.com/manager.html 2. 工作站连接到USB-B 连接口，电脑将会自动探测到它们。 3. 通知 将在工作站上显示。 功能说明: - 从您的电脑上设定所有工作站的参数。 - 创建工作站组群并同时设定它们的参数。 - 保存特定的配置以便以后使用。 - 从您的电脑上分析焊接图形并导出。 Manager software 任何 JBC USB Hub 主机 升级工作站软件 1. 下载JBC升级文档， 下载页面 2. 插入USB闪存盘。 www.jbctools.com/software.html， 升级时显示 图标。 并保存到USB闪存盘。 优选空白闪存盘。 Update file...
  • Página 62 与机器人合作 使用机器人系统管理和监控工作站。 1. 通过转换接头来连接工具到工作站端口。 2. 通过工作站上的(RJ12)机器人连接口，连接您的机器人系统。 DB9-RJ12 适配器仅在必要时提供 (型号 0013772). 3. 在工作站设置中启用机器人选项， 将显示通知: 4. 根据机器人通讯协议设定您的机器人指令 ， 可以从以下页面获得 www.jbctools.com/jbcsoftware-menu-115.html. 机器人 转换接头 型号 Ref. CHB-A 控制主机 RS-232 连接口...
  • Página 63 维护保养 在进行维护和存放之前，确认设备已冷却。 - 用玻璃清洁剂或湿布清洁焊台屏幕。 - 用湿布清洁机壳和工具。 酒精只能清洁金 属部分。 - 定期检查工具和主机的金属部分是否清 洁， 确保焊台可以检测到工具状态。 - 保持焊嘴表面清洁并在存放前加锡保养以 Clean periodically 防氧化。 生锈和肮脏的表面会减少到焊点 的热传递。 - 定期检查所有的电缆连接线和软管。 - 更换熔断的保险丝如下 ： 1. 拔下保险丝托架并取出保险丝。 如有必 2. 按入新保险丝到托架内并放回到工作站。 要可使用工具撬动。 保险丝 保险丝托架 保险丝托架 - 更换任何不良或受损件。 只可以使用JBC原厂配件。 - 维修只可以由JBC授权的技术服务来执行。...
  • Página 64 安全 必须遵守安全准则，以防止电击，人身伤害，火灾或爆炸。 - 请勿使用焊台于焊接或返修以外的任何目的。 不正当的使用可能引起火灾。 - 电源线必须插入核准的电源。 确保在使用前正确接地。 拔下时应握住插头而不是电源线。 - 请勿在带电零件上工作。 - 工具不使用时应放在置放架上以激活睡眠模式。 主机关闭后焊嘴， 工具和焊台的金属部分可能仍然是热的。 请小心处理， 哪怕是在调整工作站 位置时。 - 设备运行是要始终有人看管。 - 请勿覆盖通风孔。 热量可能会导致易燃品点燃。 - 使用 “无残留” 类助焊剂并避免与皮肤或眼睛接触， 以防刺激。 - 小心焊接时产生的烟雾。 - 保持您工作场所的干净整洁。 操作时， 为避免人身伤害， 请穿戴适当的防护眼镜和手套。 - 残锡液易引起灼伤， 请小心处理。 - 本产品允许八岁以上儿童，肢体，感官或心智有残缺的人士，以及缺乏经验的人士使用， 但必须提供必要的监护及指导，并且了解本产品可能涉及的危险。 切勿让儿童把玩。 - 没有监管，儿童不得对本产品进行维护。 技术规格 HDE-1B 120V 50/60Hz. 输入保险丝: 4A. 输出: 47V HDE-2B 230V 50/60Hz. 输入保险丝: 2A. 输出: 47V HDE-9B 100V 50/60Hz. 输入保险丝: 4A. 输出: 47V - 重量: 6,1 Kg (13.45 lb) - 尺寸: 145 x 120 x 225mm (5.70 x 4.72 x 8.86 in) - 输出峰值功率: 250W - 温度范围: 90-500 ºC (190-932 ºF) - 待机温度稳定性 (静止空气) ±1.5 ºC (±3 ºF) - 焊接接地电阻: <2 ohms - 焊接接地电压: <2mV RMS - 工作环境温度: 10-40 ºC (50-104 ºF) - USB-A / USB-B / 外设连接口...
  • Página 65 w w w.jbctools.com Exploded View · Despiece · Explosionszeichnung · 分解图...
  • Página 66 Notes...
  • Página 67 w w w.jbctools.com...
  • Página 68 Garantía Garantie Warranty JBC’s 2 year warranty covers Esta garantía de 2 años cubre este Die 2-Jahres-Garantie von JBC this equipment against all equipo contra cualquier defecto ersteckt sich auf das Gerät bei manufacturing defects, including de fabricación, incluyendo la Herstellungsfehlern, einschließlich...
