INSTRUCCIONES DE MONTAJE
(12)
(X1)
(11)
MODEL# 9005MTH
(14)
(13)
(11)

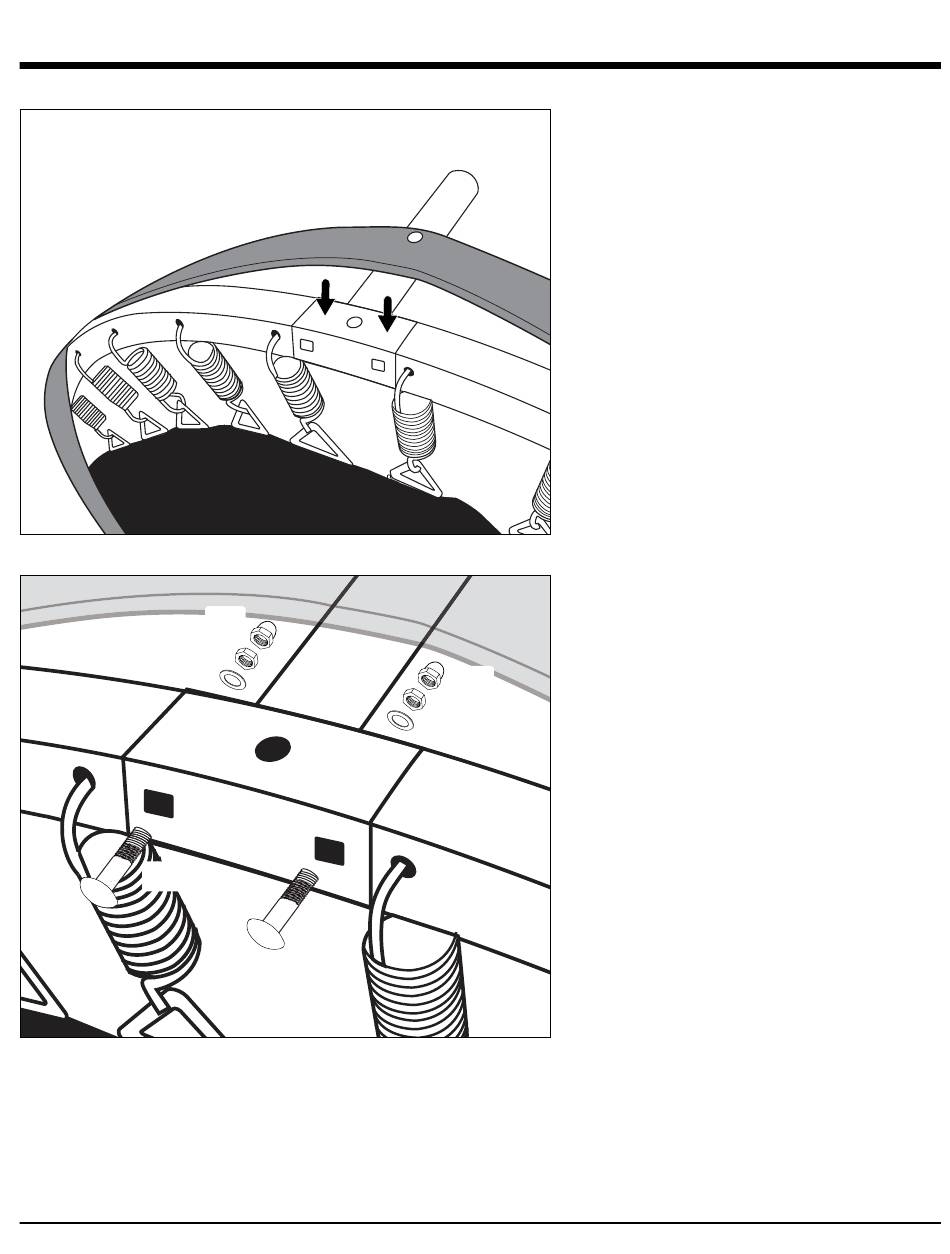

PASO 4:
Partes:
Ubique las aberturas apropiadas para
insertar la Parte-T Tubo de Piernas en el
marco
PASO 5:
Partes:
(13)
(12)
Antes de colocar el Marco en la parte
(X1)
superior del Riel Superior, asegure ambos
Tubo de Piernas Parte-T utilizando 4
Tornillos M5x45mm (Parte 11) deslizándolos
desde la parte superior de la Parte-T.
Asegúrate con 4x Arandelas (Parte X1), 4x
Tuercas (Parte 12) y 4x Tapas de Tuerca
(Parte 13).
Asegúrese de que ambas piernas estén
seguras y que todas las piernas estén
orientadas en la misma dirección.
NOTA: Todos los Tornillos deben insertarse
desde las aberturas cuadradas superiores
de la Parte-T para que los cabezales
estén debajo del Marco. De lo contrario,
podría producirse una lesión si se instala
incorrectamente.
Parte 14 (x2) - Parte-T Tubo de Pierna
Parte 11 (x4) - M5 x 45mm Tornillo
Parte 12 (x4) - Tuerca
Parte 13 (x4) - Tapa de Tuerca
Parte X1 (X4) - Arandela
7
