Instrucciones

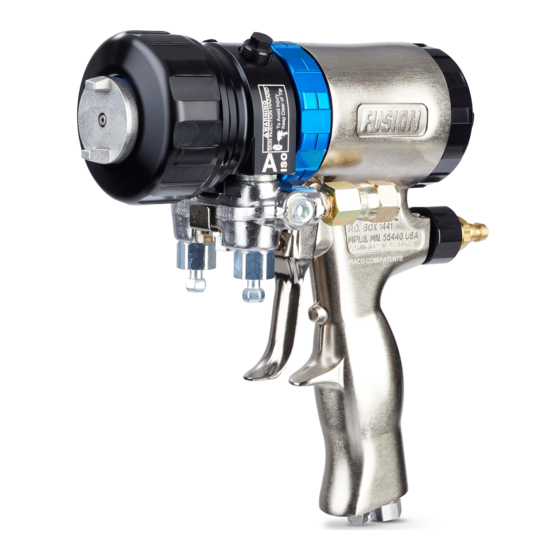

Pistola de pulverización
Fusion
Pistola de pulverización con purga de aire y mezcla mediante impacto, multicomponente
con cartucho de fluido ProConnect
Únicamente para uso profesional.
No aprobado para uso en lugares con atmósferas explosivas dentro de Europa.
Presión máxima de fluido 3500 psi (24,5 MPa; 245 bar)
Presión
Gama de presión de entrada de aire de 80-130 psi
(0,56-0,9 MPa; 5,6-9,0 bar)
Temperatura máxima del fluido 200 °F (94 °C)
Consulte la página 4 para obtener información sobre el
modelo.
Instrucciones importantes de
seguridad
Lea todas las advertencias e
instrucciones de este manual y todos los
manuales relacionados antes de utilizar
el equipo. Guarde estas instrucciones.
Información médica importante
Lea la tarjeta de indicaciones médicas
facilitada con la pistola. Contiene
información para un doctor sobre cómo
tratar las lesiones por inyección. Téngala
a mano cuando maneje el equipo.
®
PC
™
para dispensar espuma y poliurea inflamables.
3A7471E
ES
Publicidad
Tabla de contenido
Manuales relacionados para Graco Fusion PC
Resumen de contenidos para Graco Fusion PC
- Página 1 Instrucciones Pistola de pulverización ® Fusion 3A7471E Pistola de pulverización con purga de aire y mezcla mediante impacto, multicomponente ™ con cartucho de fluido ProConnect para dispensar espuma y poliurea inflamables. Únicamente para uso profesional. No aprobado para uso en lugares con atmósferas explosivas dentro de Europa. Presión máxima de fluido 3500 psi (24,5 MPa;...
-
Página 2: Tabla De Contenido
Flujo de aire por cámara de mezcla ....45 Garantía estándar de Graco..... . . 46... -
Página 3: Manuales Relacionados
Descripción Manual en inglés 309550 Manual de instrucciones de la pistola de pulverización Fusion AP 3A7318 Kit de conversión de Fusion PC 309963 Kit de lavado de solvente Fusion 309818 Kit del colector de circulación 311071 Kit de espuma mural con pasador... -
Página 4: Modelos
Modelos Modelos Pistolas con patrón redondo Cámara de mezcla Pistola Patrón a 61 Tamaño de puerto de (Pieza, Número Tamaño cm (24 pulg.) impacto Serie) de pieza equivalente del objetivo pulg. (mm) pulg. (mm) 25P587, A PC29RD 0,029 (0,70) 8 (203) 25R084, A PC37RD 0,037 (0,94) -
Página 5: Pistolas De Patrón Plano
Modelos Pistolas de patrón plano Cámara de mezcla Boquilla plana Pieza de Tamaño de Tamaño del Tamaño del pistola, Número puerto de Tamaño Número patrón orificio pulg. serie de pieza impacto equivalente de pieza pulg. (mm) (mm) pulg. (mm) 25R086, A PC29FL 0,029 (0,70) FT0438... -
Página 6: Advertencias
Advertencias Advertencias Las advertencias siguientes corresponden a la configuración, utilización, conexión a tierra, mantenimiento y reparación de este equipo. El signo de exclamación le indica que se trata de una advertencia general, y el símbolo de peligro se refiere a un riesgo específico de procedimiento. Cuando aparezcan estos símbolos en el cuerpo de este manual o en las etiquetas de advertencia, consulte nuevamente estas advertencias. - Página 7 Advertencias ADVERTENCIA PELIGRO DE QUEMADURAS Las superficies del equipo y el fluido que se calienta pueden alcanzar altas temperaturas durante el funcionamiento. Para evitar quemaduras graves: • No toque el fluido caliente ni el equipo. PELIGRO DE INCENDIO Y EXPLOSIÓN Las emanaciones inflamables (como las de disolvente o pintura) en la zona de trabajo pueden incendiarse o explotar.
- Página 8 Advertencias ADVERTENCIA PELIGROS DEBIDOS A LA UTILIZACIÓN INCORRECTA DEL EQUIPO La utilización incorrecta puede provocar la muerte o lesiones graves. • No utilice la unidad cuando se encuentre fatigado o bajo la influencia de drogas o alcohol. • No exceda la presión máxima de trabajo o el rango de temperatura del componente con menor valor nominal del sistema.
-
Página 9: Información Importante Sobre Los Isocianatos (Iso)
Información importante sobre los isocianatos (ISO) Información importante sobre los isocianatos (ISO) Los isocianatos (ISO) son catalizadores usados en materiales de dos componentes. Condiciones de los isocianatos Pulverizar o dispensar fluidos que contengan isocianatos crea brumas, vapores y partículas atomizadas potencialmente dañinas. -
Página 10: Autoinflamación Del Material
Información importante sobre los isocianatos (ISO) Autoinflamación del material AVISO Los ISO parcialmente endurecidos reducirán el rendimiento y la vida útil de todas las piezas húmedas. • Utilice siempre un contenedor sellado con un secador con desecante en el orificio de ventilación, o una atmósfera de nitrógeno. -
Página 11: Descripción General
Descripción general Descripción general Teoría de funcionamiento Pistola disparada (pulverización de fluido) Pistola sin disparar (purga de aire) La cámara de mezcla (19) se mueve hacia atrás, La cámara de mezcla (19) se mueve hacia adelante, interrumpiendo el flujo del aire de purga. Los orificios de interrumpiendo el flujo de fluido. -
Página 12: Identificación De Componentes
Identificación de componentes Identificación de componentes . 1 Identificación de componentes Leyenda Leyenda Entradas de fluido opcionales (lado A representado) Válvula de fluido del lado A (ISO) Anillo de bloqueo Válvula de fluido del lado B (RESINA) Racores giratorios de entrada del fluido (lado A Cabezal de aire representado) Acoplamiento de desconexión rápida de la línea de... -
Página 13: Instalación
Instalación Instalación Puesta a tierra 2. Ponga el cierre de seguridad del pistón (L). Consulte el apartado Cierre de seguridad del pistón en la página 20. El equipo se debe conectar a tierra para reducir el riesgo de chispas de electricidad estática. Las chispas de electricidad estática pueden ocasionar el encendido o la explosión de las emanaciones. -
Página 14: Configuración
Instalación Configuración 4. Instale el anillo de retención delantero (U). a. Lubrique el anillo de retención delantero (U). 1. Cierre las válvulas de fluido A y B. Consulte el apartado Lubricante para reacondicionar la pistola en la página 43. b. Apriete el anillo de retención delantero (U) hasta que el cartucho de fluido PC (Y) esté... - Página 15 Instalación 5. Conecte el acoplador rápido de la línea de aire (D). 8. Abra la válvula neumática de limpieza (K) gire Encienda el suministro de aire. Abra la válvula 1/4-1/2 de vuelta y dispare la pistola para neumática (W). El aire debe fluir desde la boquilla comprobar que el aire de limpieza está...
- Página 16 Instalación 13. Realice una pulverización de prueba sobre un 14. Aplique una capa de lubricante sobre la parte cartón. Ajuste la presión y la temperatura hasta delantera de la pistola y el anillo de cierre (R), o conseguir los resultados deseados. utilice la cubierta de la pistola para impedir acumulación de exceso de pulverización y facilitar el desarmado.
-
Página 17: Configuraciones Opcionales
Instalación Configuraciones opcionales Cambie la posición de la manguera Los racores giratorios de entrada de fluido y el racor de desconexión rápida del aire apuntan hacia la parte Cambie la posición del colector de fluido trasera de la pistola. Si lo desea, estas posiciones El colector de fluido está... - Página 18 Instalación 5. Aplique sellador de roscas en los tapones (12c), los codos (50) y las roscas macho de los racores giratorios de la entrada de fluido (S). Instale los codos (50) en las entradas opcionales de fluido (P), dirigidos hacia abajo. Instale los racores giratorios (S) en los codos Asegúrese de instalar el racor giratorio A (más pequeño) en el lado A.
-
Página 19: Funcionamiento
Funcionamiento Funcionamiento Procedimiento de 3. Desacople el cierre de seguridad del pistón (L). Consulte el apartado Cierre de seguridad del descompresión pistón en la página 20. Siga el Procedimiento de descompresión siempre que vea este símbolo. TI2410A 4. Dispare la pistola hacia el cartón o en el recipiente Este equipo seguirá... -
Página 20: Cierre De Seguridad Del Pistón
Funcionamiento Cierre de seguridad del pistón Pérdida de presión de aire En caso de que se produzca la pérdida de presión de aire, la pistola seguirá pulverizando. Para apagar la pistola, siga uno de los procedimientos siguientes: • Ponga el cierre de seguridad del pistón. Consulte el El fluido a alta presión procedente de aparatos apartado Lavado de la pistola en la página 20. -
Página 21: Parada Diaria
Funcionamiento Parada diaria 1. Siga el Procedimiento de descompresión en la página 19. 2. Deje el aire encendido y deje de disparar la pistola. 3. Retire la tapa del racor de engrase. Utilice la pistola engrasadora (ZB), dispense grasa en el racor (G) Engrase a diario la pistola para evitar el curado de dos hasta que salga una niebla de grasa por la boquilla componentes y mantener limpios los conductos de... -
Página 22: Mantenimiento
Mantenimiento Mantenimiento Mantenimiento preventivo Cronograma Procedimiento de mantenimiento recomendado A diario Lavado de la pistola, página 20. Limpieza del cabezal de aire, página 27. Semanalmente Inspeccione las válvulas de retención, página 23. Revise las juntas tóricas y los filtros. Inspeccione el Bloqueo de seguridad del pistón, página 27. Según sea necesario Limpie los puertos de impacto de la cámara de mezcla, página 24. -
Página 23: Inspeccione Las Válvulas De Retención
Mantenimiento Inspeccione las válvulas de 5. Extraiga las válvulas de retención (26) de su muesca. retención 1. Siga el Procedimiento de descompresión en la página 19. Si las juntas tóricas (26f, 26g) de la válvula de retención están dañadas podrían producirse fugas 2. -
Página 24: Limpie Los Puertos De Impacto De La Cámara De Mezcla24
Mantenimiento Limpie los puertos de impacto Tabla 2:Tamaños de brocas para el orificio de mezcla interna de la cámara de mezcla Tamaño de la Número de Tamaño de broca broca del 1. Siga el Procedimiento de descompresión en la piezas de la para el orificio de conducto página 19. -
Página 25: Reinstale O Vuelva A Colocar El Cartucho De Fluido
Mantenimiento 7. Retire el cartucho de fluido PC (Y) tirando de él AVISO hacia delante o insertando un destornillador en las Para evitar que haya material curado en los orificios ranuras de la palanca. Las superficies de sellado y del fluido, limpie los puertos laterales A y B del los controles opuestos causarán resistencia. -
Página 26: Inspeccione El Cartucho De Fluido
Mantenimiento Inspeccione el cartucho de fluido AVISO Para evitar la contaminación cruzada en la pistola, no Si la pistola no pulveriza ningún producto químico o solo intercambie las piezas del componente A (isocianato) y pulveriza uno cuando se dispara, inspeccione el del componente B (resina). -
Página 27: Almacene El Cartucho De Fluido
Mantenimiento Almacene el cartucho de fluido Inspeccione el Bloqueo de seguridad del pistón Si un cartucho de fluido utilizable se ha expuesto a un producto químico y se ha retirado de la pistola, 1. Siga el Procedimiento de descompresión en la almacénelo en un entorno libre de humedad. -
Página 28: Limpieza De Los Conductos
Mantenimiento Limpieza de los conductos Limpieza del silenciador Si fuera necesario, limpie los conductos del alojamiento Retire y limpie el silenciador (E) con un solvente de fluido y el asa con brocas. Consulte en T 3 y en compatible. ABLA la página F . -
Página 29: Inspeccione La Válvula De Aire
Mantenimiento Inspeccione la válvula de aire 7. Lubrique de forma abundante las juntas tóricas del pistón. Vuelva a colocar el pistón. El eje está provisto de chavetas para facilitar la instalación. 1. Siga el Procedimiento de descompresión en la Empuje firmemente para asentar el pistón. página 19. -
Página 30: Desmonte El Extremo Delantero
Mantenimiento Desmonte el extremo delantero 2. Empuje el cabezal de aire (C) hasta que esté nivelado con la parte delantera de la pistola. Esto garantiza que la cámara de mezcla esté 1. Siga el Procedimiento de descompresión en la completamente hacia atrás. página 19. -
Página 31: Kit De Herramientas Suministrado
Mantenimiento Kit de herramientas suministrado • Llave para tuercas hexagonales, 5/16 • Destornillador, hoja de 1/8 • * Broca de boquillas. Tamaños diversos dependiendo del tamaño de la boquilla. • * Broca del puerto de impacto; diversos tamaños dependiendo en el tamaño del puerto. Consulte el apartado T 1 en la página 22. -
Página 32: Resolución De Problemas
Resolución de problemas Resolución de problemas 1. Siga el Procedimiento de descompresión, página 19, antes de revisar el equipo o realizar tareas de mantenimiento o reparación de la pistola. 2. Revise todos los problemas y causas posibles AVISO antes de desmontar la pistola. Para evitar la contaminación cruzada en la pistola, no intercambie las piezas del componente A (isocianato) y del componente B (resina). - Página 33 Resolución de problemas Problema Causa Solución La pistola se retrasa, y después Producto químico o material se ha Consulte el apartado Inspeccione el dispara abruptamente. curado alrededor de los sellos laterales cartucho de fluido en la página 26. en el cartucho de fluido (18). Cámbielo.
- Página 34 Resolución de problemas Problema Causa Solución Niebla de fluido procedente de la Los sellos laterales del cartucho de Cámbielos. Consulte el apartado cámara de mezcla o del cabezal fluido (18) están dañados. Inspeccione el cartucho de fluido en la de aire. página 26.
-
Página 35: Piezas
Piezas Piezas NOTA: Se muestra la pistola de patrón redondo. Consulte Vistas detalladas, página 37 para ver piezas adicionales y vistas detalladas Apriete a un par de 125-135 in-lb (14-15 N•m). Apriete a un par de 20-30 in-lb (2,3-3,4 N•m). Apriete a un par de 235-245 in-lb (26,6-27,7 N•m). - Página 36 248133 JUNTA TÓRICA, cara de válvula de 192272 CLAVIJA retención; paquete de 6 7‡ 26C775 ANILLO, bloqueo, Fusion PC, azul 248129 JUNTA TÓRICA, alojamiento de la 8‡ 15B223 VALVULA, limpieza de aire válvula de retención; paquete de 6 19Y302 ANILLO, retén...
-
Página 37: Vistas Detalladas
Piezas Vistas detalladas Detalle del patrón de Detalle del colector de lavado Detalle del colector de fluido (1) con 4 mangueras pulverización plano 33 (Ref.) 10a 39 35 (Ref.) TI2557A 12d (Ref.) TI2647A Herramientas suministradas Apriete a un par de 125-135 in-lb (14-15 N•m). -
Página 38: Kits De Cámara De Mezcla
Piezas Kits de cámara de mezcla Patrón redondo Tamaño de Tamaño de la Tamaño de la la broca broca para el broca para el Kits de cámara de Tamaño del para Tamaño de puerto de Tamaño del orificio mezcla orificio de la boquillas puerto de impacto... -
Página 39: Kits De Boquillas Planas
19Y301 KIT, Fusion PC, cartucho, paquete de 3 19Y308* KIT, Fusion PC, cartucho, paquete de 5 Cada kit incluye diez pantallas de filtro. * Incluye herramienta de engrase (71), divisora (70) y La pistola se envía con pantallas de filtro de malla 80. -
Página 40: Kits De Brocas
Piezas Kits de brocas Para limpiar los orificios de la pistola. Las ilustraciones son 1 pulg. para comparar el diámetro. La longitud real puede variar. (25,4 mm) 1 pulg. NOTA: Con su pistola no se utilizan todos los tamaños. (25,4 mm) Tamaño de la broca Pieza del kit... -
Página 41: Kits De Escariador
Piezas Tamaño de la broca Pieza del kit Cant. nominal pulg. mm Ilustración 246808 N.º 60 0,040 1,02 248640 N.º 61 0,039 0,99 248618 N.º 63 0,037 0,94 248891 0,033 0,84 246807 0,032 0,81 246630 N.º 69 0,029 0,74 248892 N.º... -
Página 42: Accesorios
Accesorios Accesorios Kits de boquillas de extensión Los kits incluyen la extensión, el sello de la boquilla plana, la broca de limpieza y las instrucciones. NOTA: Los kits de boquilla de extensión requieren el Kit de tapa de aire de boquilla de extensión 248020 (se compra por separado). -
Página 43: Kits De Adaptador De Manguera
248029 para evitar el curado de los dos componentes y mantener limpios los conductos de fluido. Para conectar las pistolas Fusion de Graco a un juego de mangueras de pistolas D de otras marcas. Colector de lavado 246945... -
Página 44: Kit De Lata De Lavado De Disolvente
Accesorios Kit de lata de lavado de Herramienta de limpieza de disolvente boquillas 248229 Cubo de 5 gal. (19 l) 15D234 Incluye colector de lavado con válvulas de cierre A y B ™ Diseñado para encajar en la cúpula interna CeramTip individuales, y el regulador de aire. -
Página 45: Especificaciones Técnicas
Especificaciones técnicas Especificaciones técnicas Pistola de pulverización Fusion PC EE. UU. Métrico Presión máxima de trabajo del fluido 3500 psi 24,5 MPa, 245 bar Presión mínima de entrada de aire 80 psi 0,56 MPa, 5,6 bar Presión máxima de entrada de aire... -
Página 46: Garantía Estándar De Graco
Garantía estándar de Graco Graco garantiza que el producto al que se hace referencia en este documento y que ha sido fabricado por Graco y que lleva su nombre, está libre de defectos materiales y de elaboración en la fecha original de venta al comprador original. Con la excepción de cualquier garantía especial, extendida o limitada publicada por Graco, y durante un periodo de doce meses desde la fecha de venta, Graco reparará...
