2 Esquemas de cableado para el controlador Wi-Fi WP17

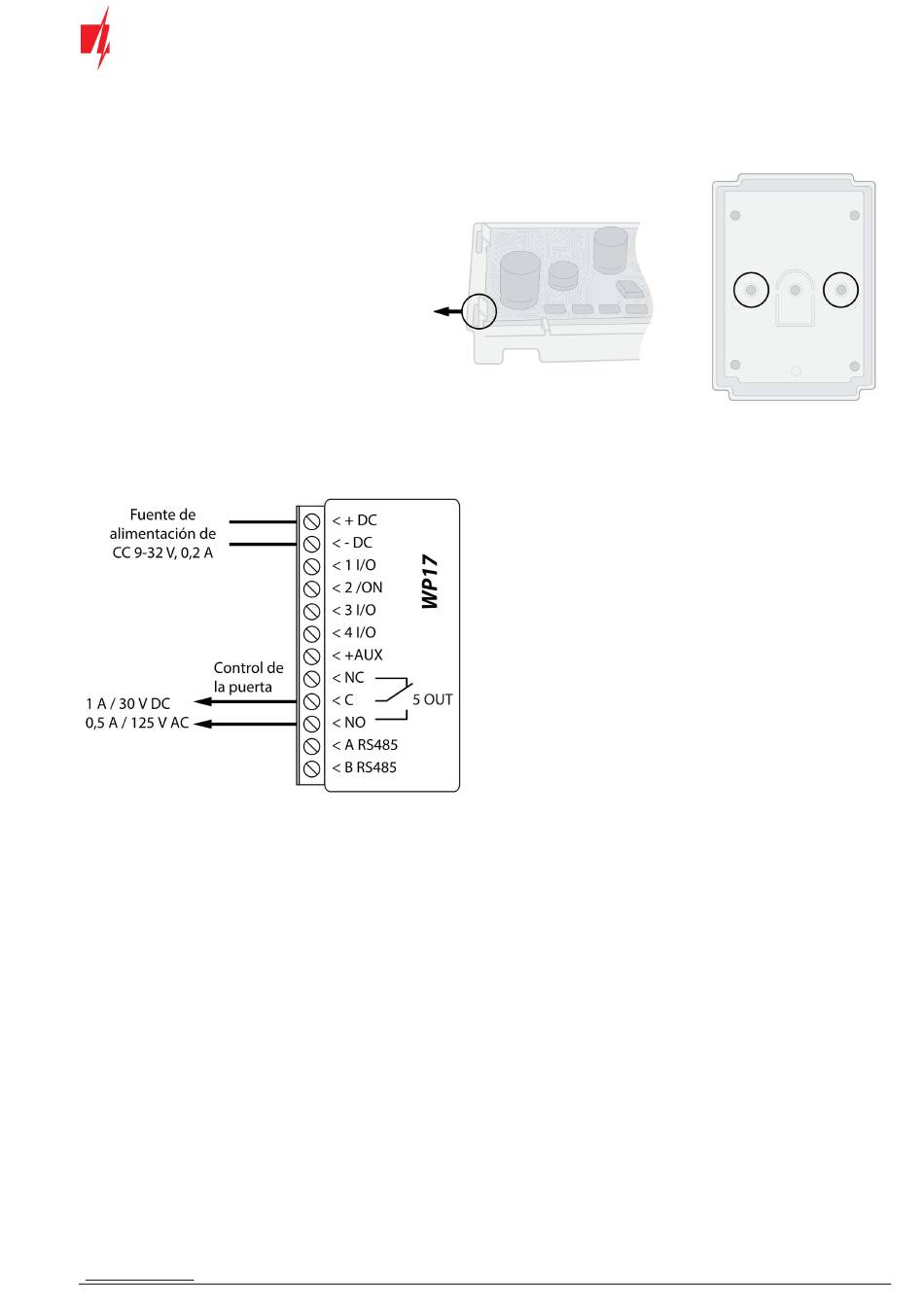

2.1 Fijación
1. Retire la tapa superior. Tire la parte del
enchufe del bloque de terminales.
2. Retire la placa PCB.
3. Fijar la base de la caja en el lugar deseado
usando tornillos.
4. Vuelva a insertar la placa y el bloque
terminal.
5. Cierre la tapa superior.
2.2 Esquema para la conexión de la fuente de alimentación
Usando cables, conectar el controlador WP17 de acuerdo con el esquema mostrado a continuación.
2.3 Esquema para la conexión del lector RFID (Wiegand 26/34)
La configuración del controlador con un lector RFID se describe en el capítulo 4.3. „Ventana „IN/OUT"". Con el lector RFID, solo
se pueden controlar 5OUT.
Esquema para conectar lector RFID al controlador WP17.
