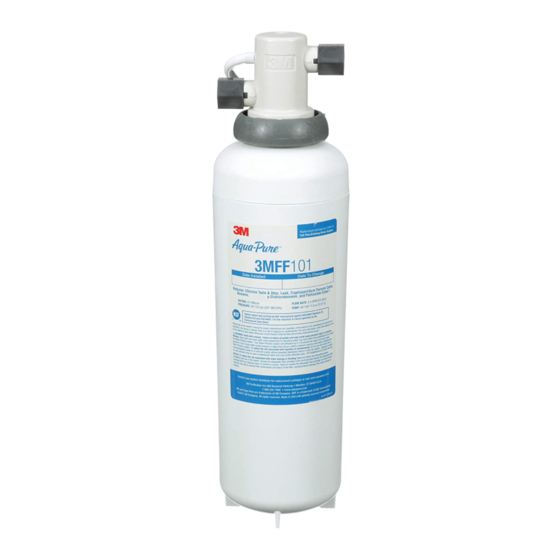

- Página 1 Installation and Operating Instructions For AP Easy Full Flow Drinking Water Systems INSTR2111 0207 Installer: Please leave manual with homeowner.
-
Página 3: Safety Information
SAFETY INFORMATION Read, understand, and follow all safety information contained in these instructions prior to installation and use of the AP Easy Full Flow Drinking Water Systems. Re- tain these instructions for future reference. Intended use: The AP Easy Full Flow Drinking Water Systems are intended for use in fi ltering potable water in homes and has not been evaluated for other uses. -
Página 4: Getting Started
GETTING STARTED Parts and Materials Included: 1. Filter Cartridge 2. Filter Head Assembly #2 Phillips Mounting 3. 3/8” Tubing Screws 4. 3/8” x 1/2” Faucet Adapter Filter 5. 3/8” Compression Hex Nut Head Assembly 3/8” Ferrule 7. 3/8” Tube Insert 8. -
Página 5: Installation Instructions
INSTALLATION INSTRUCTIONS For Use With Cold Water Only. NOTE: Remove items from under the sink. Place catch basin there to collect small amounts of water that may run out when disconnecting water supply lines. 1. Turn off cold water supply valve and remove existing water supply tubing and/or fitting. -
Página 6: Troubleshooting Guide
INSTALLATION INSTRUCTIONS (CONTINUED) 6. Referring to the “Using Push-In Fittings” section, insert the blue tubing into the faucet adapter fitting, making sure the end of tub- ing is firmly seated. Inlet Hold the filter head assembly away from the wall, press other end of tubing into outlet side as indicated by arrow on filter head assembly. -
Página 7: Información De Seguridad
INFORMACIÓN DE SEGURIDAD Lea, entienda y observe toda la información de seguridad que se incluye en estas instrucciones antes de instalar y usar los sistemas de agua potable AP Easy Full Flow. Retenga estas instrucciones como referencia futura. Uso previsto: El sistema de agua potable AP Easy Full Flow tiene por objeto ser usado en el fi... - Página 8 INICIACIÓN Las piezas y materiales incluy- Tornillos de 1. Cartucho del filtro montaje Phillips n. 2. Ensamblaje del cabezal del filtro 3. Tubería de 3/8 de pulgada Ensamblaje 4. Adaptador del grifo de 3/8 x 1/2 pulgada del cabezal 5. Tuerca hexagonal de compresión de 3/8 del filtro de pulgada Regatón de 3/8 de pulgada...
-
Página 9: Instrucciones Para La Instalación
INSTRUCCIONES PARA LA INSTALACIÓN Para uso con agua fría solamente. NOTA: Saque los elementos de abajo del fregadero. Ponga un recipiente para recolectar las pequeñas cantidades de agua que podrán salir cuando desconecte las líneas de suministro de agua. 1. Cierre la válvula de entrada de agua fría y saque el tubo de suministro de agua existente y/o el accesorio. -
Página 10: Instrucciones Para Cambiar El Cartucho Del Filtro
INSTRUCCIONES DE INSTALACIÓN (CONTINUACIÓN) 6. Usando la sección “Uso de los accesorios a presión” como referencia, inserte la tubería azul en el accesorio del adaptador del grifo, asegurán- dose que el extremo de la tubería esté apretadamente asentado. Mantenga el ensamblaje del cabezal lejos de la pared, oprima el otro Entrada extremo de la tubería hacia el lado de la salida como lo indica la flecha en el ensamblaje del cabezal del filtro. -
Página 11: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Avant d’installer et d’utiliser les systèmes d’eau potable AP Easy Full Flow, s’assurer de lire, comprendre et suivre toutes les consignes de sécurité que ren- ferme ce mode d’emploi. Conserver ce mode d’emploi pour consultation future. Utilisation du produit: Ce système d’eau potable AP Easy Full Flow est destiné... -
Página 12: Remplacement Du Filtre
DÉMARRAGE Pièces et matériel inclus : 1. Cartouche filtrante Vis de 2. Module de tête du filtre fixation à tête 3. Tuyau de 3/8 po cruciforme nº 2 4. Adaptateur de robinet 3/8 po x 1/2 po Module de 5. Écrou à compression hexagonal 3/8 po tête du filtre Bague d’extrémité... - Página 13 DIRECTIVES D’INSTALLATION À utiliser uniquement avec de l’eau froide. REMARQUE : Retirer les articles qui se trouvent sous l’évier. Placer un bassin pour recueillir les légers écoulements d’eau qui peuvent se produire lors du débranchement des conduites d’eau. 1. Couper l’arrivée d’eau froide à la canalisation d’alimentation et retirer le tuyau et/ou le raccord existant.
-
Página 14: Directives De Remplacement De La Cartouche Filtrante
DIRECTIVES D’INSTALLATION (SUITE) 6. Tel que décrit dans la section « Utilisation de raccordements à poussoir », insérer le tuyau bleu dans l’adaptateur, en s’assurant que l’extrémité du tuyau est bien appuyée. Entrée Éloigner le module de tête du filtre du mur et enfoncer l’autre extrémité du tuyau dans la sortie, tel qu’indiqué... - Página 15 NOTES:...
- Página 16 ® CUNO Incorporated 400 Research Parkway Meriden, CT 06450 USA Toll Free: 1-800-222-7880 Worldwide: 203-237-5541 CUNO and Aqua-Pure are trademarks of 3M Company used under license. Fax: 203-238-8701 © 2007 3M Company. All rights reserved. www.aquapure.com • www.cuno.com...
