Instrucciones

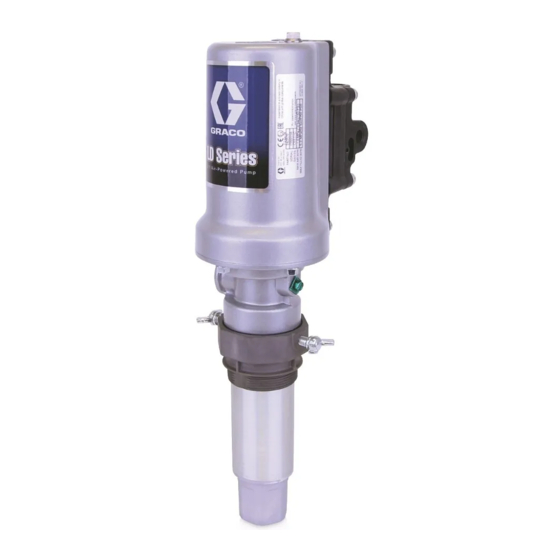

Bomba para aceite y grasa serie LD
Para suministrar lubricantes, aceites, grasas y fluidos de transmisión automática no
corrosivos y no abrasivos en instalaciones estacionarias o móviles. Use únicamente con
aire comprimido. Únicamente para uso profesional. No destinada para el uso con fluido
limpiaparabrisas.
Lista de modelos, incluida la presión máxima de
trabajo:
•
Modelos de bomba para aceite: página 2
•
Modelos de bomba para grasa: página 3
Instrucciones de seguridad
importantes
Lea todas las advertencias e instrucciones de
este manual. Guarde estas instrucciones.
Manuales relacionados traducidos
Número de manual
3A1334
3A1345
3A1350
3A1360
3A1365
3A1370
3A1375
Idioma
Inglés
Francés
Alemán
Ruso
Chino
Japonés
Coreano
3A1339F
SP
Publicidad
Tabla de contenido
Manuales relacionados para Graco LD Serie
Resumen de contenidos para Graco LD Serie
- Página 1 Instrucciones 3A1339F Bomba para aceite y grasa serie LD Para suministrar lubricantes, aceites, grasas y fluidos de transmisión automática no corrosivos y no abrasivos en instalaciones estacionarias o móviles. Use únicamente con aire comprimido. Únicamente para uso profesional. No destinada para el uso con fluido limpiaparabrisas.
-
Página 2: Modelos De Bomba Para Aceite
Modelos de bomba para aceite Modelos de bomba para aceite Todos los modelos incluyen un adaptador de tapón de 2 pulg. npt (m). Descripción Presión máxima de aire Presión máxima de fluido Entrada Entrada de Salida de de aire fluido fluido BOMBAS 3:1 1/4 pulg.- 18... -
Página 3: Modelos De Bomba Para Grasa
Modelos de bomba para grasa Modelos de bomba para grasa Descripción Presión máxima de aire Presión máxima de fluido Entrada Entrada de Salida de de aire fluido fluido Bombas de 50:1 1/4 pulg.-18 Pistón de 1/4 pulg.-18 24G600 16 kg (35 lb) 1,03 10,3 7500... - Página 4 Advertencias Advertencias Las advertencias siguientes corresponden a la puesta en marcha, utilización, conexión a tierra, mantenimiento y reparación de este equipo. El símbolo de exclamación lo alerta sobre una advertencia general y los símbolos de peligro se refieren a riesgos específicos de procedimiento. Cuando aparezcan estos símbolos en el cuerpo de este manual, consulte nuevamente estas Advertencias.
- Página 5 Advertencias ADVERTENCIA PELIGROS DEBIDOS A LA UTILIZACIÓN INCORRECTA DEL EQUIPO El uso incorrecto puede provocar la muerte o lesiones graves. • No use el equipo si está cansado o bajo los efectos de medicamentos o del alcohol. • No exceda la presión máxima de trabajo o la temperatura nominal del componente con menor valor nominal del sistema.
-
Página 6: Instalación
NOTA: Para pedir un cable y abrazadera de conexión a tierra, pida la Pieza Nro. 222011 de Graco. ti16123 3A1339F... -
Página 7: Instalación Típica
La instalación típica que se muestra en la F . 2 es sólo una guía para la instalación. Este no es un diseño del sistema real. Póngase en contacto con su distribuidor Graco si desea obtener ayuda para planificar un sistema adecuado a sus necesidades. -
Página 8: Pautas Para La Instalación
Instalación Pautas para la instalación Montaje de la bomba 1. Instale el adaptador de tapón (K) en el montaje para Las letras de referencia indicadas en las instrucciones tapón/ménsula o cubierta del tambor. siguientes se refieren al diagrama de Instalación típica que se incluye en la página 7. -
Página 9: Plato Seguidor - Modelos Para Grasa Únicamente
Instale el regulador de aire (G) para controlar la velocidad y presión de la bomba. Para los modelos NPT, pida la Pieza Nro. 24H420 de Graco, o para los modelos BSP pida la Pieza Nro. 24H419 de Graco. • Instale una válvula de aire principal de purga (F) corriente arriba del regulador de aire de la bomba (G) pero cerca de la bomba. -
Página 10: Funcionamiento
Use únicamente tubos de aspiración diseñados La presión se alivia en la bomba a través del conducto por Graco con un dispositivo de alivio de presión de alivio de entrada de la bomba. La bomba no para las aplicaciones de montaje en muro. -
Página 11: Procedimiento De Alivio De Presión
Funcionamiento Instale solamente una bomba por sistema de entrega. Puesta en marcha No use las bombas en una instalación de bombas en paralelo. Determinación de la presión de salida usando el regulador de aire Puede producirse pérdida de cebado de la bomba si se producen en secuencia todos los eventos siguientes: Para determinar la presión de salida del fluido utilizando la lectura del regulador de aire, multiplique la relación... -
Página 12: Cambio De Tambor De Grasa E Instalación De Plato Seguidor (Modelos Para Grasa Únicamente)
Funcionamiento El paso 6 es para las bombas para aceite Cambio de tambor de grasa e instalación únicamente: de plato seguidor (modelos para grasa únicamente) 6. La función de alivio térmico de esta bomba para aceite puede aumentar el lapso requerido para cebar complemente la bomba en comparación con las bombas sin una función de alivio térmico. - Página 13 Funcionamiento 5. Examine el plato seguidor para asegurarse de que 7. Inserte el tubo de goteo de la bomba a través del el ojal de caucho (c) esté en su posición en el centro del ojal de caucho del plato seguidor (F .
-
Página 14: Sustitución De Las Válvulas Piloto
Reparación Reparación Sustitución de las válvulas piloto Las letras de referencia dadas en las instrucciones siguientes se refieren al diagrama de Instalación típica que se incluye en la página 7. Los números de pieza se refieren a las páginas de Piezas que comienzan en la página 15. - Página 15 Piezas Piezas Modelos de bomba para aceite 3:1: 24G576 - 24G587 Modelos de bomba para aceite 5:1: 24G588 - 24G599 Nro. de Nro. de Ref. Descripción Cant. Ref. Descripción Cant. Pieza Pieza 39 ▲ 16F541 ETIQUETA, identificación, ID 3:1 116343 TORNILLO, conexión a tierra ETIQUETA, seguridad, advertencia, TORNILLO...
-
Página 16: Kits Relacionados De La Bomba De Aceite
Piezas Kits relacionados de la bomba Kit del reemplazo del sello de la garganta y del pistón - 24H853 (F . 12) de aceite NOTA: Al mantener los sellos de la garganta y del pistón, se recomienda también para substituir los sellos Kit Nro. - Página 17 Piezas Kits Página 52, 53 o 54, Página Apriete a 10,7 - 11,9 N•m (95-105 pulg-lb) Apriete a 27 - 34 N•m (20 - 25 pie-lb) Apriete a 6,8 - 7,9 N•m (60 - 70 pulg-lb) Apriete a 2,8 - 3,9 N•m (25 - 35 pulg-lb) Apriete a 12,4 - 13,6 N•m (110 - 120 pulg-lb) Apriete a 9,0 - 10,2 N•m (80 - 90 pulg-lb) Rebordes hacia abajo...
- Página 18 Piezas Modelos para grasa 50:1: 24G600 - 24G608 Nro. de Nro. de Ref. Descripción Cant. Ref. Descripción Cant. Pieza Pieza PISTÓN, pala, 50:1 116343 TORNILLO, conexión a tierra CILINDRO, espaciador TORNILLO TUERCA, retenedor TORNILLO, M6 x 22 mm JUNTA TÓRICA, pistón ARANDELA, DE 30 neumático ALOJAMIENTO, colector,...
-
Página 19: Kits Relacionados De La Bomba De La Grasa
Piezas Kits relacionados de la bomba de la grasa Kit del reemplazo del sello de la garganta y Kit del reemplazo del anillo o y del sello - del pistón - 24H854 (F . 13) 24H856 (F . 14) Las instrucciones se relacionaron con este kit se Las instrucciones se relacionaron con este kit se incluyen en la instrucción 3A1495 manual (se incluye en incluyen en la instrucción 3A1495 manual (se incluye en... - Página 20 Piezas Apriete a 10,7 - 11,9 N•m (95-105 pulg-lb) Apriete a 6,8 - 7,9 N•m (60 - 70 pulg-lb) Apriete a 7,9 - 9,0 N•m (70 - 80 pulg-lb) Apriete a 61- 75 N•m (45 - 55 pie-lb) Apriete a 3,4 - 4,5 N•m (30 - 40 pulg-lb) Apriete a 3,4 - 4,0 N•m (30 - 35 pulg-lb) Rebordes hacia abajo Kits...
- Página 21 Piezas Kit del sello de la válvula de aire - 24H851 Kits de la reparación y del reemplazo de la válvula de aire Referencia Descripción Cantidad Aceite Grasa de la bomba del aceite o de la JUNTA, válvula de aire, colector grasa JUNTA TÓRICA;...
-
Página 22: Kit Del Reemplazo De La Válvula Experimental - 24H749
Piezas Kit del reemplazo de la válvula de aire - Kit del reemplazo de la válvula 24H848 (npt), 24H849 (bspp), 24H850 (bspt) experimental - 24H749 . 18) Este kit incluye solamente las válvulas experimentales (20). Si usted es también reparación/que substituye la válvula de aire (38/40) y de aire de la válvula del sello 38/40 (23/16) orden el kit 24J757 (npt) del servicio del motor... -
Página 23: Resolución De Problemas
Resolución de problemas Resolución de problemas NOTA: Antes de desarmar la bomba, compruebe todos los posibles problemas e intente todas las soluciones. Antes de intentar resolver problemas utilizando la tabla siguiente, alivie la presión y desconecte la tubería de fluido de la bomba. Si la bomba se pone en marcha cuando se vuelve a encender el aire, la línea de fluido, la válvula de suministro, etc., están obstruidas. - Página 24 Resolución de problemas Problema Causa Solución Se agotó el suministro de fluido Rellene y vuelva a cebar. Sustituya la junta de la válvula. Funcionamiento errático o acelerado Disminuya la presión de aire para Junta de válvula dañada evitar que el problema ocurra nuevamente.
-
Página 25: Modelos Para Grasa
Resolución de problemas Modelos para grasa La bomba no funciona Presión de suministro de aire Aumente el suministro de aire y/o incorrecta o tuberías de aire elimine la restricción. restringidas Válvulas de la bomba cerradas u Abra y/o limpie. obstruidas Tubería de fluido, manguera, válvula Alivie la presión. -
Página 26: Datos Técnicos
Datos técnicos Datos técnicos Modelos para aceite 3:1 o 5:1 Presión máxima de trabajo del fluido 5,17 MPa (51,7 bar, 750 psi) Relación de presión del fluido 3:1 o 5:1 Altura de aspiración (pies de aceite) Intervalo de funcionamiento neumático 0,137 a 1,03 MPa (1,37 a 10,3 bar, 20 a 150 psi) Presión neumática recomendada para <0,86 MPa (8,6 bar, 125 psi) -
Página 27: Dimensiones
Datos técnicos Dimensiones *El tubo de largo múltiple se Modelo (Largo total) pulg. (mm) corta en ángulo al largo pulg. (mm) deseado según se requiera Bomba universal 6,9 (175) 16 (406) 10 mm (3/8 pulg.) solamente mínimo Largo múltiple* 42,4 (1076) 51,5 (1307) Tambor 35,7 (907) -
Página 28: Curva De Rendimiento
Datos técnicos Curva de rendimiento Modelos para aceite 3:1 3:1 Performance Curve Tested with ISO 46 Hyd Oil ,QOHW $LU 3UHVVXUHV &\FOHV SHU PLQXWH SVL EDU (1.1) SVL (27.6) EDU (.8) & SVL (20.7) EDU (.6) (13.8) &... - Página 29 Datos técnicos Modelos para grasa 50:1 Presión máxima de trabajo 51,7 MPa (517 bar, 7500 psi) Relación de presión del fluido 50:1 Intervalo de funcionamiento neumático 0,137 a 1,03 MPa (1,37 a 10,3 bar, 20 a 150 psi) Consumo de aire (a 0,69 MPa [6,89 bar, 100 Vea la Curva de rendimiento, página 31 psi]) Ciclos de bomba por kg (ciclos por lb)
- Página 30 Datos técnicos Dimensiones a = entrada de aire de 1/4 pulg. b = salida de fluido de 1/4 pulg. c = configuración de montaje de 2 pulg. npt d = tornillo de conexión a tierra 600 mm 23.6 pulg. 370 mm 945 mm 14.5 pulg.
- Página 31 Datos técnicos Curva de rendimiento Modelos para grasa 50:1 Performance Curve Tested with ISO 46 Hyd Oil ,QOHW $LU 3UHVVXUHV SVL EDU &\FOHV SHU PLQXWH 8000 SVL (551.6) EDU 7000 (482.6) & (1.4) SVL EDU 6000 (413.7) (1.1)
-
Página 32: Garantía Estándar De Graco
Garantía estándar de Graco Graco garantiza que todos los equipos a los que se hace referencia en este documento que han sido manufacturados por Graco y que portan su nombre están libres de cualquier defecto de materiales y mano de obra en la fecha de venta al comprador original para su uso. Con la excepción de cualquier garantía especial, extendida o limitada publicada por Graco, y durante un período de doce meses desde la fecha de venta, Graco...
