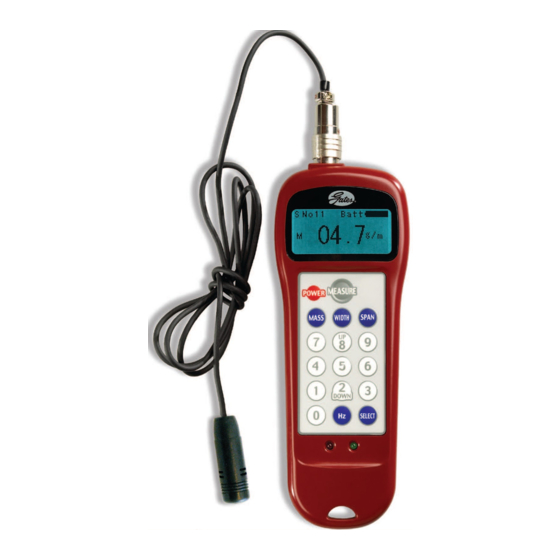

tensímetro sónico
Índice
1. Consejos importantes ....................... 1
las correas ........................................ 5
6. Consejos de utilización ..................... 6
9. Accesorios opcionales ...................... 8
E
10. Garantía y servicio ............................ 8
11. Valores del peso/unidad de
la correa ............................................ 8
Le
felicitamos
comprado el tensímetro sónico
de Texrope. Lea este manual
atentamente para poder aprove-
char todas las posibilidades de
este tensímetro.
1. Consejos
importantes
• No deje caer este dispositivo. Todo tipo
de choque puede dañarlo.
• No desmonte el dispositivo.
• No utilice en ambientes con riesgo de
inflamaciones o explosiones.
• Evite el contacto con el agua, disolventes
u otros líquidos.
• No deje el dispositivo en un ambiente
polvoriento.
• No exponga el dispositivo a la luz directa o
al calor, por ejemplo en un coche.
• No utilice disolventes volátiles para limpiar
el dispositivo.
• No estire el cable del sensor (micrófono),
de ningún lado.
• No doble el cable flexible del sensor
(micrófono) un radio menor que 20 mm
(3/4"), de ningún lado. Su construcción es
tubular y no soporta el doblado excesivo.
1
Manual para el
de Texrope
Página
por
haber

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Gates 507C

  • Página 1: Tabla De Contenido

    Texrope Índice Página 1. Consejos importantes ....... 1 2. Componentes del tensímetro 507C ..........2 3. Funcionamiento del tensímetro 507C ..........3 4. Principio de funcionamiento del tensímetro sónico ......5 5. Tensión de instalación de las correas ........5 6.
  • Página 2: Componentes Del Tensímetro 507C

    2. Componentes del tensímetro 507C 1 - Conector para el sensor 2 - Interruptor 3 - Peso/unidad de la correa 4 - Ancho de la correa 5 - Botón arriba “Up” 6 - Botón abajo “Down” 7 - Rango de frecuencias 8 - Pantalla LCD con retroiluminación...
  • Página 3: Funcionamiento Del Tensímetro 507C

    3. Funcionamiento del tensímetro 507C El tensímetro sónico permite una medición fácil, precisa y sin contacto de la tensión de instalación, parámetro ligado fuertemente al funcionamiento de la correa, mediante el análisis de las ondas sonoras. La onda sonora aparece dando un golpecito en el ramal mientras la correa está...
  • Página 4: Memorización Y Recuperación De Los Datos

    Donde: = longitud del ramal (mm) CD = distancia entre ejes (mm) = diámetro de la polea grande (mm) = diámetro de la polea pequeña (mm) Memorización y recuperación de los datos Puede almacenar las constantes de peso, ancho y longitud del ramal para 20 transmisiones distintas.
  • Página 5: Rango De Frecuencias

    Rango de frecuencias El rango de frecuencias estándar se sitúa entre 10–500 Hz. Es posible cambiar el rango de frecuencias. Apriete el botón “0” durante un segundo o más. Entonces se visualizarán los rangos de frecuencias LOW (10-60 Hz), STANDARD o HIGH (500-5000 Hz). Seleccione un rango con el botón UP o DOWN, y apriete “MEASURE”.
  • Página 6: Tensión De Instalación De Las Correas

    dependiendo de las condiciones que afectan a esta rigidez. Cuando se debe medir la tensión real con más precisión, basta con hacer una prueba de recalibrado. El procedimiento de recalibrado se explica en el capítulo “Recalibrado para correas no estándar”. 5.
  • Página 7: Recalibrado Para Correas No Estándar

    • Antes de medir la tensión de instalación, haga girar manualmente la transmisión un par de veces para que la correa se posicione bien en las poleas y que la tensión se iguale. Al rotar las poleas, factores como la excentricidad de las poleas o la variación de la correa o las gargantas pueden influir en la tensión de la correa.
  • Página 8: Accesorios Opcionales

    • Baterías - 2 tipo AAA. El compartimento de baterías se encuentra en la parte trasera del tensímetro. Nota: Si utiliza el tensímetro 507C con el sensor de inducción, el rango de mediciones se limita a 10 Hz-1000 Hz. 9. Accesorios opcionales •...
  • Página 9 Nota: Los pesos/unidad se utilizan sólo para las correas estándar. Las construcciones no estándar pueden dar resultados erróneos y pueden requerir pesos/unidad especiales o procedimientos de calibrado especiales. Correas síncronas Correas síncronas Texrope ® (gramos por metro de longitud por milímetro de ancho) MXL (0,080") XL (0,200")
  • Página 10 SynchroPower ® AT10 AT20 9,95 10,5 ® ® 10,7 ® STD 5M STD 8M ATL5 ATL10 ATL20 13,0 Nota: Para una correa trapezoidal simple, introduzca 1 canal/ramal y el peso/unidad “por correa”. Para la medición de una correa de canales o ramales múltiples, introduzca el número de canales o ramales y los pesos/unidad “por canal/ramal”.
  • Página 11 Correas Multibanda Texrope ® Nota: Para las correas Multibanda el resultado aparece en g/m/ramal.
