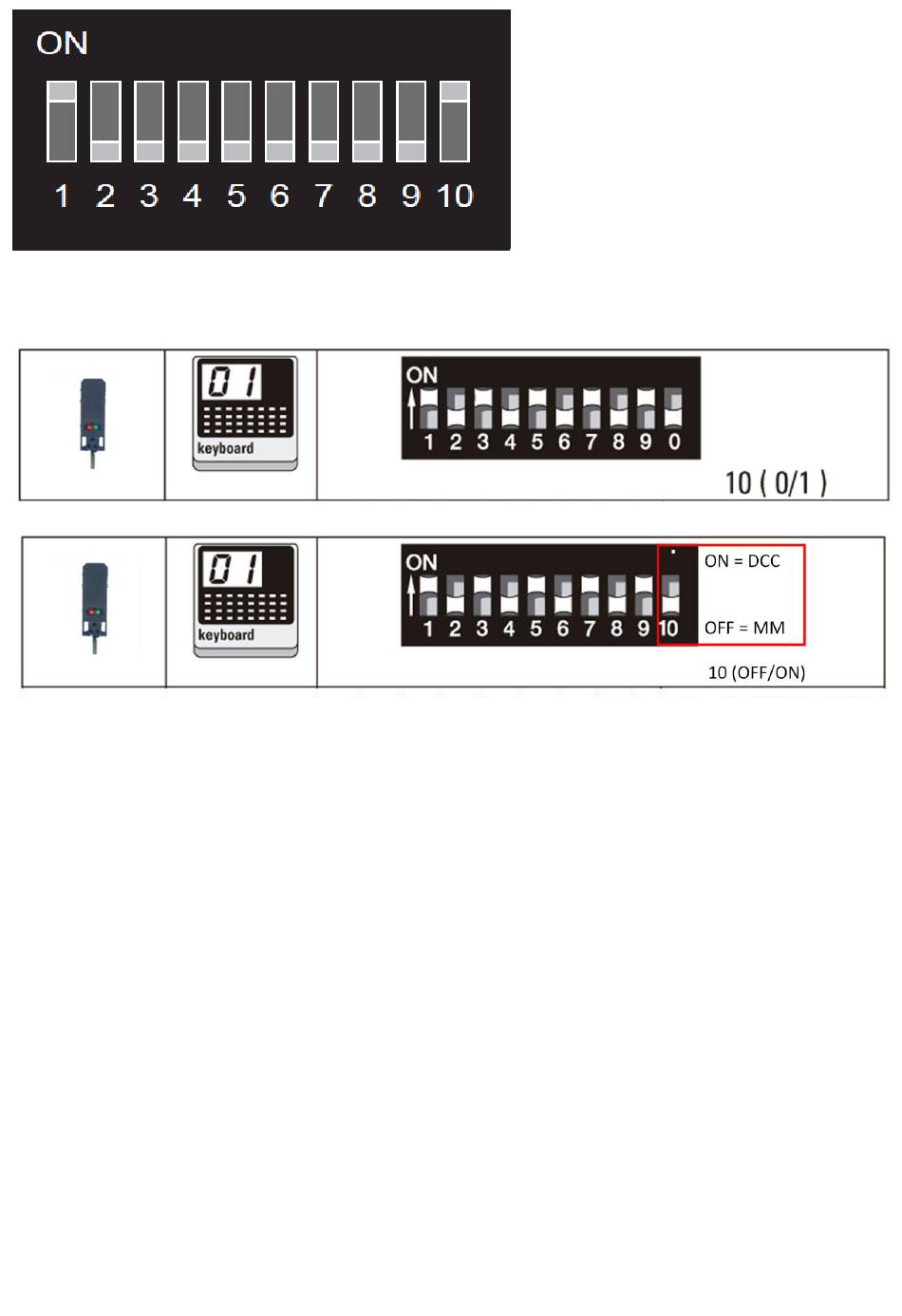

En cambio en esta otra imagen la dirección sigue siendo la 1 (1 en ON o encendido) pero ahora el
decodificador tiene el formato DCC (10 en ON o encendido).
De estas dos imágenes la de arriba es el encabezamiento de las tablas tal como está en el manual y tal
como salen expuestas en éste.
Con la imagen de abajo intentaremos clarificar posibles confusiones de interpretación:
Observar el recuadro en rojo, en primer lugar el micro interruptor 0 en la realidad es el 10; en segundo
lugar hay que tener claro que el 10 es el micro interruptor para configurar el formato; en tercer lugar el 10
puesto en OFF o apagado equivale a colocar el decodificador en formato MM y puesto en ON o
encendido equivale a colocar el decodificador en formato DCC, deberéis tener claro que el 10 ( 0/1 ) de
las tablas reales equivalen al 10 ( OFF/ON ). Por tanto el significado de esta columna es el siguiente si en
una de las líneas de cualquier dirección tenemos en esta columna (MM)/DCC significa que podemos optar
por colocar el 10 a OFF cuyo resultado será decodificador con formato MM o bien el 10 a ON cuyo
resultado será decodificador con formato DCC. Resumiendo la línea de dirección que en la citada columna
tenga (MM)/DCC significa que esta dirección puede usar cualquiera de los dos formatos.
En cambio a partir de la dirección 321 hasta la última de la tabla que es la 511 es obligado colocar el 10
en ON puesto que en la citada columna sólo hay ---/DCC.
Queda claro pues, que los micro interruptores los podemos hacer servir hasta la dirección 320 en formato
MM y hasta la 511 en formato DCC.
