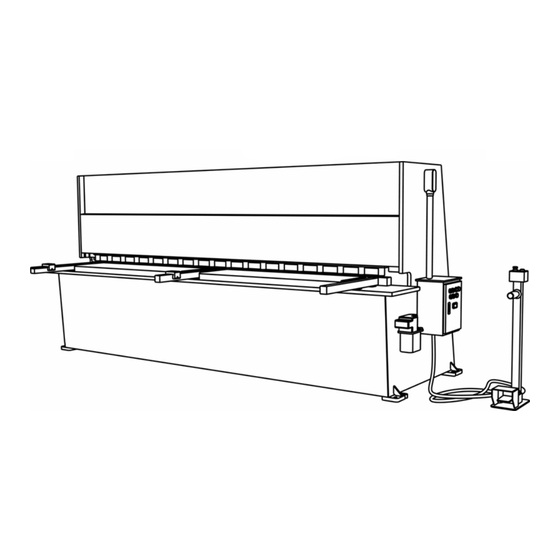

- Página 1 Cizalla Hidráulica GH1060 COMPONENTES DE LA MAQUINA ES INDISPENSABLE NIVELAR Y ANCLAR LA MAQUINA DE ACUERDO A LAS INSTRUCCIONES ANEXAS, PARA ASEGURAR DE QUE FUNCIONE CORRECTAMENTE.
- Página 3 CAJA ELECTRICA Después de hacer la conexión eléctrica a la máquina, confirme que la bomba hidráulica este girando en la dirección correcta (El motor tiene una flecha que indica la dirección correcta de rotación). En caso de que la bomba hidráulica no este girando en la dirección correcta, solo hay que cambiar el orden de dos de las fases que le entran a la máquina para corregir la situación.
-
Página 4: Funcionamiento De La Maquina
BASTON DE CONTROL Acción Resultado Presionar el botón de La bomba hidráulica deja de funcionar, pero la máquina sigue "PARADA DE EMERGENCIA" energizada. Para reactivar la bomba hidráulica, es necesario rotar el botón de "PARADA DE EMERGENCIA", y volver a presionar el botón "START"... - Página 5 -El punto "A" es el punto superior del recorrido de la cuchilla. -El punto "B" es el punto inferior del recorrido de la cuchilla. -El punto "C" es el final del recorrido físico (inferior) de los cilindros hidráulicos (En la gráfica de encima puede notar que el punto "C" lo define el límite físico inferior de los cilindros) Los puntos "A"...
- Página 6 Antes de apagar la máquina al final de una jornada de trabajo, recomendamos el siguiente procedimiento (Asumiendo que la cuchilla esta por encima del punto "B"): *Rote el switche "HAND-AUTO" hacia la derecha *Presione el pedal hasta que la cuchilla baje al punto "B" *La cuchilla queda estacionada en el punto "B"...
- Página 7 Por ejemplo: Supongamos que un ciclo normal de la máquina (sin usar el temporizador) toma 3 segundos para que la cuchilla baje desde el punto "A" al punto "B", y 3 segundos para que vuelva a subir desde el punto "B" al punto "A".
- Página 8 CALIBRACION DEL ANGULO DEL CORTANTE La cizalla usa dos cuchillas para cortar. Una de las cuchillas esta sobre la mesa. La otra cuchilla esta instalada en el cortante. El ángulo entre estas dos cuchillas es importante, ya que determina la calidad del corte, y la fuerza que la máquina tendrá...
- Página 9 CUCHILLA DE LA MESA AJUSTE A LA POSICION DE LA CUCHILLA La cuchilla de la mesa esta instalada en el cuadrante. El cuadrante se fija verticalmente a la mesa por medio de los tornillos de fijación. El cuadrante se apoya horizontalmente a la barrera, por medio de dos tipos de tornillos: * Un juego de tornillos empujan al cuadrante * Otro juego de tornillos jalan el cuadrante.
- Página 10 BRAZOS La máquina incluye 3 brazos y dos topes para brazo. Los brazos tiene cuatro usos: 1) Como soporte para la lámina que se va a cortar 2) Como rieles para los topes de brazo, los cuales se pueden usar para determinar el ancho de la tira que se va a cortar 3) El brazo izquierdo tiene una cinta métrica que permite medir la distancia desde el borde de la lámina hasta la línea de corte...
- Página 11 - Es importante cambiarle el aceite hidráulico a su máquina: * Después de las primeras 100 horas de trabajo. * Cada 6 meses, o 1000 horas de trabajo. Recomendamos aceite hidráulico tipo SAE 46 (referencia Shell Tellus 46, o similar). Capacidad del reservorio: 20 galones Los cambios del aceite hidráulico se deben hacer bajo condiciones estrictas de limpieza, ya que la más pequeña contaminación puede causarle graves daños a los componentes hidráulicos de la...
