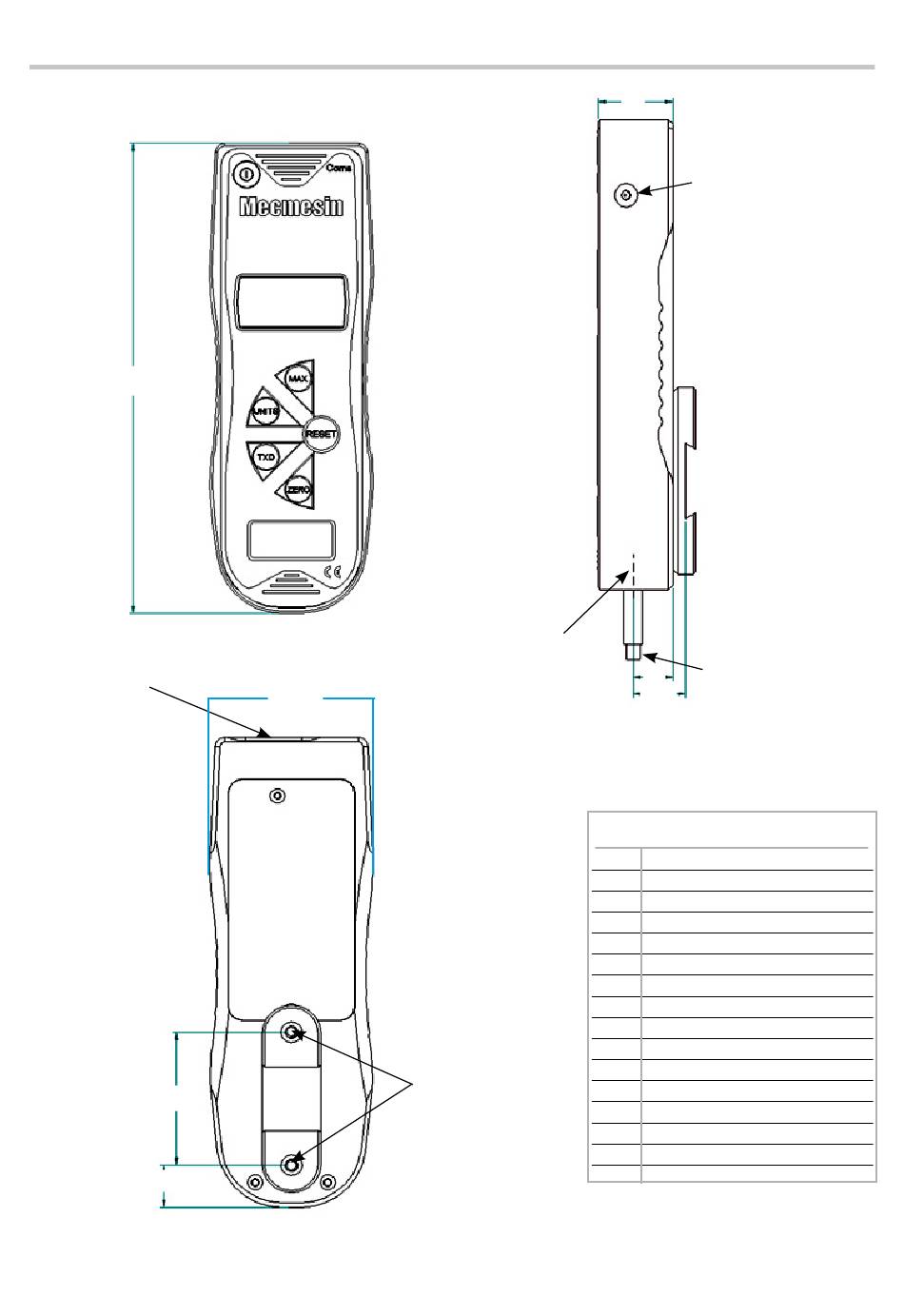

Dimensiones
Vista frontal
201
CONECTOR TIPO D HEMBRA
PARA COMUNICACIONES
Vista trasera
57
18
Página 10
(en milímetros)
70
CUBIERTA DE
LAS BATERIAS
Vista lateral
ROSCADO
MACHO CELULA
= 10-32UNF
(10N - 500N)
= 5/16"UNC
(1000N & 2500N)
AGUJERO ROSCA:
TORNILLO
M5 x 0.8p x 10mm
DE PROFUNDIDAD
32
TOMA DEL CARGADOR
PLETINA DE FIJACION
PARA MONTAR EN LOS
TORNILLOS DE MAXIMA
MEDIDA = M5X10
MAXIMA LONGITUD
ROSCADO MACHO
17
ALARGADOR
22.5
= 10-32UNF
(10N - 500N)
= 5/16"UNC
(1000N & 2500N)
Pin de salida:
1
+V Salida analógica
2
Transmisión RS232
3
Recepción RS232
4
Salida reloj Mitutoyo
5
Salida Mitutoyo Disponible
6
no utilizado
7
no utilizado
8
no utilizado
9
-V Salida analógica
10
Tierra
11
Petición salida Mitutoyo
12
Salida de datos Mitutoyo
13
no utilizado
14
no utilizado
15
no utilizado
Distribución de los pines en el
conector de comunicación
Hembra 15 pines "Tipo D"
OPCIONAL
SOPORTES
