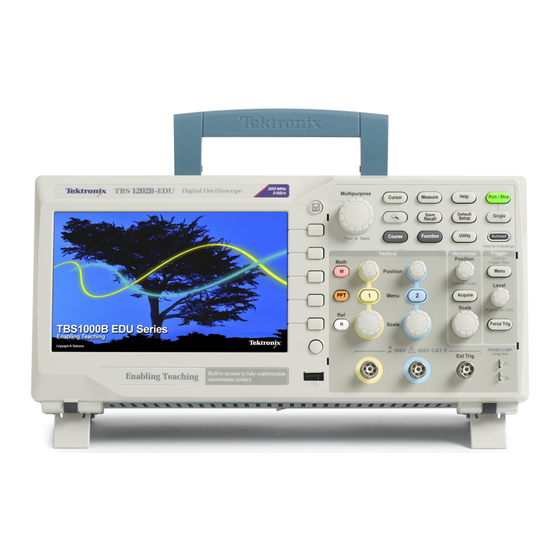

OSCILOSCOPIO DIGITAL
TEKTRONIX TBS1072B-EDU
CARACTERÍSTICAS GENERALES
- Canales: 2
- Ancho de Banda: 70 Mhz
- Muestras: 1 GS/s
- Longitud De Registro: 2,5K puntos
- Resolución Vertical: 8 bits
- Rango de la Sensibilidad de Entrada: 2 mV a 5 V/div
- Precisión de Ganancia en CD: ±3% desde 10 mV/div a 5 V/div
- Máximo Voltaje de Entrada: 300 VRMS CAT II
Publicidad
Tabla de contenido
Resumen de contenidos para IAT TEKTRONIX TBS1072B-EDU
- Página 1 OSCILOSCOPIO DIGITAL TEKTRONIX TBS1072B-EDU CARACTERÍSTICAS GENERALES - Canales: 2 - Ancho de Banda: 70 Mhz - Muestras: 1 GS/s - Longitud De Registro: 2,5K puntos - Resolución Vertical: 8 bits - Rango de la Sensibilidad de Entrada: 2 mV a 5 V/div - Precisión de Ganancia en CD: ±3% desde 10 mV/div a 5 V/div...
-
Página 2: Prueba De Funcionamiento
- Límite de Ancho de Banda: 20 MHz - Acoplamiento de Entrada: AC, DC, Ground - Impedancia de Entrada: 1M en paralelo con 20 pF - Rango de la Base de Tiempo: 5ns a 50s/div - Precisión de la Base de Tiempo: 50 ppm - Sistema de Ayuda en pantalla - Pantalla LCD a color de 7”... -
Página 3: Compensación Manual De La Sonda
5. Pulsar el botón Autoset. En pocos segundos el usuario debe poder ver una onda cuadrada en la pantalla (aprox. 5V @ 1 Khz). 6. Presionar el botón Menú del canal 1 dos veces para quitar el canal 1. Presionar el botón Menú del canal 2 para mostrar dicho canal, y repetir los pasos 1 a 5. -
Página 4: Autocalibración
AUTOCALIBRACIÓN La rutina de autocalibración permite mejorar rápidamente el trayecto de la señal del osciloscopio para obtener la máxima precisión en las medidas. Puede ejecutar la rutina en cualquier momento, pero debe hacerlo siempre que la temperatura ambiente cambie 5°C o más. Para compensar el trayecto de una señal, desconecte las sondas o los cables de los conectores de entrada del panel frontal. -
Página 6: Uso Del Sistema De Menús
USO DEL SISTEMA DE MENÚS Cuando se presiona un botón del panel frontal, el osciloscopio muestra el menú correspondiente en el lado derecho de la pantalla. El menú muestra las opciones que están disponibles al pulsar los botones de opción sin marcar directamente a la derecha de la pantalla. -
Página 7: Controles De Horizontal
CONTROLES DE HORIZONTAL Position: Ajusta la posición horizontal de ambos canales y de las señales matemáticas. La resolución de este control varía según el ajuste de la base de tiempo. Pulsar el mando para centrar el marcador horizontal. Adquire: Muestra los modos de adquisición - Muestra, Detección de picos y Promedio. -
Página 8: Menus Y Botones De Control
MENUS Y BOTONES DE CONTROL Cursor: Muestra el menú Cursores. Los cursores permanecen visibles después de salir del menú Cursores (a menos que la opción Tipo está configurado en No), pero no son ajustables. Measure: Muestra el menú de mediciones automáticas. Help: Muestra el menú... -
Página 9: Descripción De Las Funciones Del Osciloscopio
Ext Trig: Conector de entrada para una fuente de disparo externo. Utilice el Menú de Disparo para seleccionar la fuente de disparo Ext o Ext/5. Mantenga pulsado el botón Menú de Disparo para ver la vista de disparo, la que mostrará cómo los valores de disparo afectan la señal de disparo, tal como un acoplamiento de disparo. - Página 10 Guardado de una configuración El osciloscopio guarda la configuración actual si se esperan cinco minutos para apagar el osciloscopio una vez realizado el último cambio. La próxima vez que lo encienda, el osciloscopio recupera automáticamente dicha configuración. Puede utilizar el menú Save/Recall para guardar permanentemente hasta diez configuraciones distintas.
- Página 11 Fuente Puede utilizar las opciones de Fuente de Disparo para seleccionar la señal que el osciloscopio utilizará como disparo. La fuente puede ser cualquier señal conectada a un BNC de canal, al BNC Ext Trig o a la línea de alimentación de CA (disponible sólo en disparos por flanco). Tipos El osciloscopio ofrece tres tipos de disparo: por flanco, por vídeo y por ancho de pulso.
-
Página 12: Adquisición De Señales
ADQUISICIÓN DE SEÑALES Cuando se adquiere una señal, el osciloscopio la convierte en una forma digital y presenta una forma de onda. El modo de adquisición define la manera en que la señal se digitaliza y en que el ajuste de la base de tiempo afecta al margen de tiempo y al nivel de detalle de la adquisición. - Página 13 Escala y posición horizontal; Información de predisparo Puede ajustar el control de Posición Horizontal para ver datos de la señal antes del disparo, después del disparo o parte de cada uno. Cuando se cambia la posición horizontal de una forma de onda, se cambia en realidad el tiempo transcurrido entre el disparo y la línea central de la pantalla (lo que parece desplazar la forma de onda a la derecha o a la izquierda de la pantalla).
- Página 14 En ambos casos, las velocidades de muestreo máximas equivalen por lo menos a diez veces el ancho de banda. Las velocidades de muestreo altas permiten reducir la posibilidad de representaciones falsas. Existen varias formas de comprobar la existencia de una representación falsa: ·...
- Página 15 Cursores Este método permite tomar medidas mediante el desplazamiento de los cursores, que siempre aparecen de dos en dos, y ver sus valores numéricos en las lecturas de pantalla. Existen dos tipos de cursores: De voltaje y de Tiempo. Para utilizar los cursores, pulse el botón Cursor. Cuando utilice los cursores, asegúrese de establecer la Fuente (Source) de señal en la presentación que desea medir.
