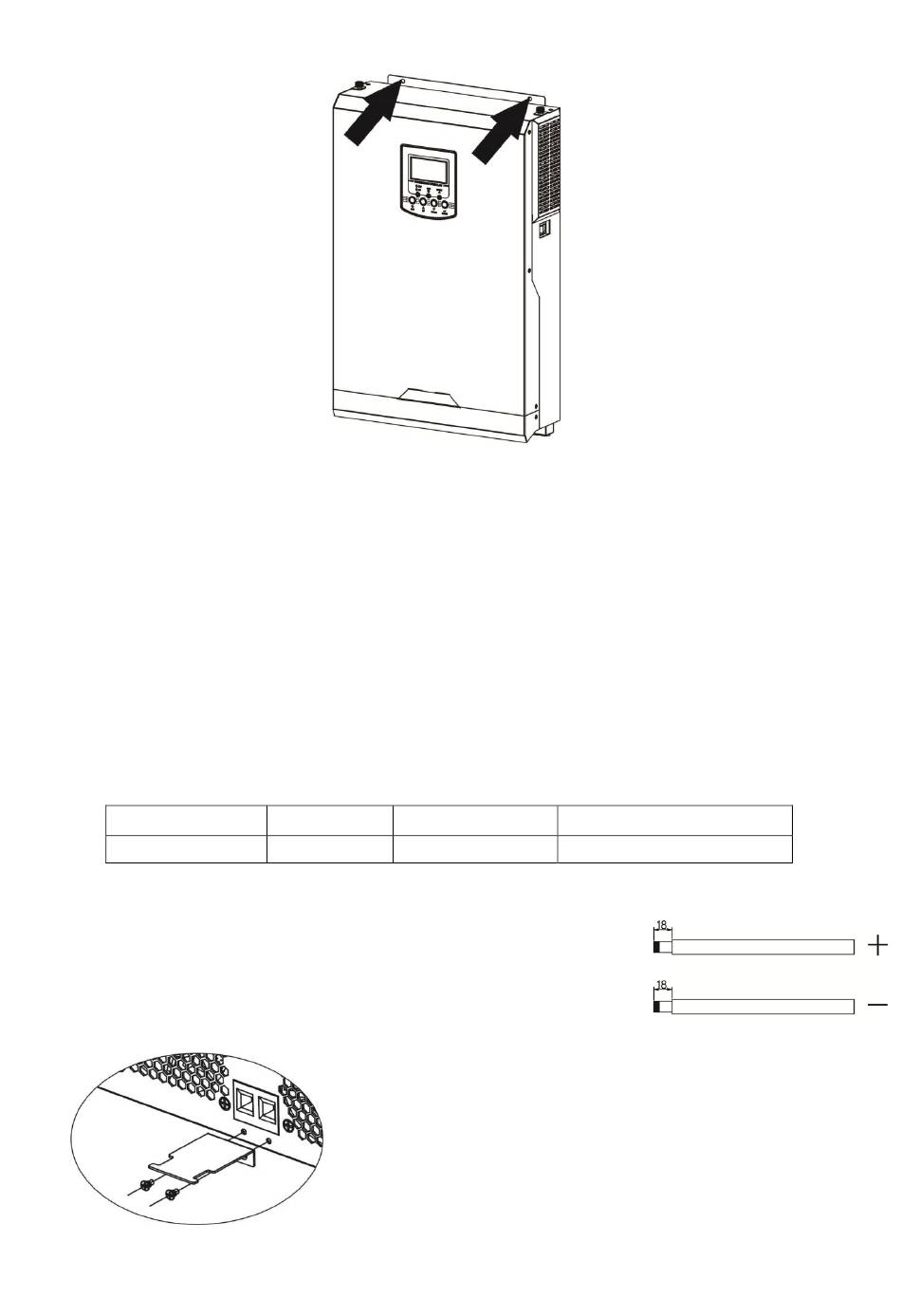

Instale la unidad atornillando dos tornillos. Se recomienda utilizar tornillos M4 o M5.
Conexión de la batería
Este modelo puede funcionar sin conexión a la batería. Conecte a la batería si es necesario. PRECAUCIÓN: Para un funcionamiento seguro y el
cumplimiento de la normativa, se solicita instalar un protector de sobrecorriente de CC separado o un dispositivo de desconexión entre la batería y el inversor.
Es posible que no se solicite tener un dispositivo de desconexión en algunas aplicaciones, sin embargo, aún se solicita tener instalada la protección contra
sobrecorriente. Consulte el amperaje típico en la siguiente tabla como tamaño de fusible o interruptor requerido.
¡ADVERTENCIA! Todo el cableado debe ser realizado por personal calificado.
¡ADVERTENCIA! Es muy importante para la seguridad y el funcionamiento eficiente del sistema utilizar un cable adecuado para la conexión de la batería. Para reducir el riesgo de
lesiones, utilice el cable recomendado adecuado como se indica a continuación.
Tamaño de cable de batería recomendado:
Modelo
3KVA / 5KVA
Siga los pasos a continuación para implementar la conexión de la batería:
1. Retire el manguito aislante de 18 mm para conductores positivos y negativos.
2. Sugiera colocar férulas de cordones de botas en el extremo de los cables positivo y negativo con una herramienta de engarzado
adecuada.
3.
Fije la placa de alivio de tensión al inversor con los tornillos suministrados, como se muestra en la tabla siguiente.
4. Conecte todos los paquetes de baterías como se muestra a continuación.
Cable (mm
Tamaño del cable
1 x 2 AWG
5
Valor de par （ max ）
)
2
35
2 Nm
