Current Cost NetSmart Wireless Gateway Manual De Instalación

Manual de instalación Gateway Wireless
General
Gracias por la adquisición del Gateway Wireless de Current Cost y por su confianza en nuestros productos CurrentCost
Este equipo le permitirá gestionar su consumo eléctrico en tiempo real a través de Internet de hasta 10 consumos diferentes
Podrá sincronizar hasta 10 transmisores en los 10 canales existentes en el Gateway pudiendo estos ser del tipo programable,
Mini, ESI o Sensor óptico Optismart
Puesta en marcha del Gateway
1. Desembale el producto, conecte el cable del transformador a su Gateway y posteriormente el transformador a un
enchufe. La pantalla de su Gateway le mostrará tres rayitas y el número de canal debajo
2. Conecte el cable de red desde la toma del Gateway (la que incorpora 2 leds) a una toma RJ45 de su conexión de
Internet (Router, Switch, etc...)
Sincronización del Gateway con el transmisor (Programable, Mini o ESI)
1. Coloque el transmisor y el Gateway en la misma estancia
Active el transmisor extrayendo la tira transparente de la parte posterior del transmisor comenzando el led rojo del
transmisor a parpadear cada 6 segundos
2. En el transmisor pulse el botón rojo de la parte frontal hasta que el led rojo parpadee 2 veces y suelte. El led rojo
parpadeará de manera intermitente durante un minuto (tiempo de sincronización)
3. En el Gateway seleccione cualquiera de los 10 canales disponibles (normalmente el 0) mediante el botón debajo de la
pantalla y a continuación pulse nuevamente hasta que el led parpadee 2 veces. Al cabo de un minuto la sincronización
estará completada indicando la pantalla el valor 0
La sincronización no será correcta si la pantalla le muestra tres rayitas debiendo de nuevo repetir la operación desde el
punto 2

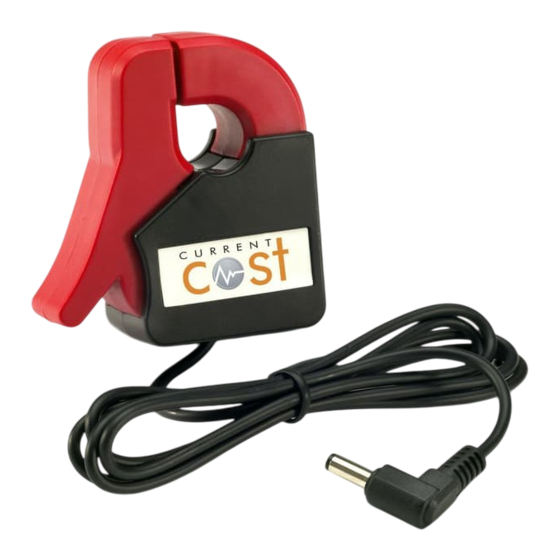

Instalación del transmisor y pinza
Puede instalar el transmisor y la pinza o bien en el contador de compañía ó bien en su armario eléctrico teniendo en cuenta que
la distancia máxima entre transmisor y monitor es de 35-40 metros
a) Instalación en contador de compañía
1. Localice en su contador de compañía los cables de entrada o salida conectados a su contador de compañía y coloque la
pinza en cualquiera de los cuatro cables (la pinza no debe pinzar el cable sino abrazarlo)
Nota: Si tiene una instalación trifásica (4 cables de entrada y 4 cables de salida) deberá colocar 3 pinzas en total en los 3
cables de fase, es decir, los cables de color marrón, negro y gris
2. Coloque cerca el transmisor mediante la parte adhesiva posterior a una superficie no porosa o cuélguelo mediante
colocación en la pared de una alcayata o similar
3. Finalmente conecte la pinza a la entrada 1 de la parte inferior del transmisor y el Gateway ya le mostrará la información
de consumo
Nota: si su instalación es trifásica el orden de conexionado en la parte inferior del transmisor es indiferente
