Su fresadora ha sido diseñado y fabricado de conformidad con las estrictas normas de Ryobi para brindar
fiabilidad, facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido
y eficiente funcionamiento.
ADVERTENCIA:
antes de usar este producto.
Le agradecemos su compra.
GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS
All manuals and user guides at all-guides.com
MANUAL DEL OPERADOR

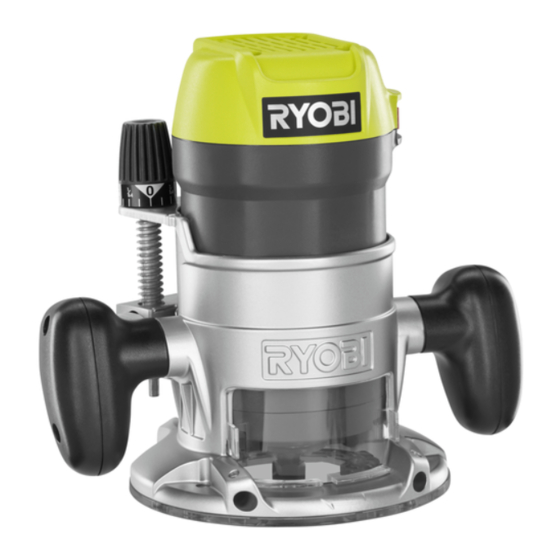

FRESADORA DE BASE FIJA
DOBLE AISLAMIENTO
R163
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador
Publicidad
Tabla de contenido
Manuales relacionados para Ryobi R163
Resumen de contenidos para Ryobi R163
- Página 1 DOBLE AISLAMIENTO R163 Su fresadora ha sido diseñado y fabricado de conformidad con las estrictas normas de Ryobi para brindar fiabilidad, facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido y eficiente funcionamiento.
-
Página 2: Tabla De Contenido
One World Technologies, Inc., garantiza sus herramientas eléctricas con las siguientes condiciones: POLÍTICA DE INTERCAMBIO A LOS 30 DÍAS: Durante los primeros 30 días a partir de la fecha de compra, usted puede solicitar servicio al amparo de esta garantía o puede intercambiar cualquier herramienta eléctrica RYOBI que no funcione ®... -
Página 3: Reglas De Seguridad Generales
All manuals and user guides at all-guides.com REGLAS DE SEGURIDAD GENERALES Use equipo de seguridad. Siempre póngase protección ocular. El uso de equipo de seguridad como mascarilla para ¡ADVERTENCIA! el polvo, calzado de seguridad, casco y protección para los oídos en las circunstancias donde corresponda disminuye Lea todas las instrucciones. -
Página 4: Reglas De Seguridad Específicas
All manuals and user guides at all-guides.com REGLAS DE SEGURIDAD GENERALES Mantenga las herramientas de corte afiladas y limpias. de repuesto idénticas. De esta manera, se mantiene la Las herramientas de corte bien cuidadas y con bordes bien afilados, tienen menos probabilidad de atascarse en seguridad de la herramienta eléctrica. -
Página 5: Símbolos
All manuals and user guides at all-guides.com SÍMBOLOS Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. �na correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la herramienta. - Página 6 Llame al departamento de idénticas. atención al consumidor de Ryobi, y le brindaremos asistencia. ADVERTENCIA: Cualquier herramienta eléctrica en funcionamiento puede lanzar objetos hacia los ojos, lo cual puede causar serios daños a los mismos.
-
Página 7: Aspectos Eléctricos
All manuals and user guides at all-guides.com ASPECTOS ELÉCTRICOS DOBLE AISLAMIENTO CORDONES DE EXTENSIÓN El doble aislamiento es una característica de seguridad de las Al utilizar una herramienta eléctrica a una distancia herramientas eléctricas, la cual elimina la necesidad de usar considerable de la fuente de voltaje, asegúrese de utilizar el típico cordón eléctrico de tres conductores con conexión un cordón de extensión con la suficiente capacidad para... -
Página 8: Características
All manuals and user guides at all-guides.com CARACTERÍSTICAS ESPECIFICACIONES DEL PRODUCTO Profundidad de corte........51 mm ( pulg.) Velocidad en vacío ......5 000 r/min (RPM) Portaherramienta........6,4 mm (1/4 pulg.) Corriente de entrada ..10 V, 60 Hz, 8,5 A, sólo corr. alt. Potencia máxima ............. -
Página 9: Armado
Si hay piezas dañadas o faltantes, le suplicamos llamar al una condición peligrosa, y como consecuencia posibles 1-800-55-579, donde le brindaremos asistencia. lesiones serias. LISTA DE EMPAQUETADO R163 Fresadora ADVERTENCIA: Bolsa Llave No conecte la unidad al suministro de corriente sin haber terminado de armarla. -
Página 10: Funcionamiento
Desconecte la fresadora. Coloque la fresadora en posición invertida, con la etiqueta Ryobi en el lado lejos de usted. Afloje la palanca de fijación de la base. NOTA: si se ha apretado la palanca de fijación y se ha instalado correctamente el motor en cualquiera de sus bases, no debe ser posible mover el motor de la fresadora. - Página 11 All manuals and user guides at all-guides.com FUNCIONAMIENTO TUERCA DEL ADVERTENCIA: PORTAhERRAMIENTAS Si la tuerca del portaherramientas no está apretada firmemente, puede desprenderse la fresa durante el uso y puede causar lesiones graves. PARA AfLOJAR ADVERTENCIA Nunca use fresas de diámetro superior a la abertura de la base inferior de la fresadora.
-
Página 12: Selección De La Profundidad De Corte
All manuals and user guides at all-guides.com FUNCIONAMIENTO SELECCIÓN DE LA PROFUNDIDAD DE CORTE PERILLA DE AJUSTE DE La profundidad de corte apropiada depende de varios PROfUNDIDAD factores: la potencia del motor de la fresadora, el tipo de PARA fresa y el tipo de madera. �na fresadora liviana de baja AUMENTAR LA potencia es para efectuar un fresado poco profundo;... - Página 13 All manuals and user guides at all-guides.com FUNCIONAMIENTO NOTA: Para ajustar la profundidad de corte cuando la fresadora está instalada en una mesa de fresadora, desconecte la fresadora, afloje la palanca de fijación, gire la perilla de ajuste de profundidad hasta que la fresa alcance la INTERRUPTOR profundidad de corte deseada y vuelva a apretar la palanca DE ENCENDIDO...
- Página 14 All manuals and user guides at all-guides.com FUNCIONAMIENTO UTILIZACIÓN DE LA FRESADORA Al fresar en línea recta por la pieza de trabajo, sujete con prensas una pieza recta (regla) a la pieza de trabajo para PIEZA RECTA usarla como guía. NOTA: También hay disponibles guías para cantos para la fresadora.
- Página 15 All manuals and user guides at all-guides.com FUNCIONAMIENTO ADVERTENCIA: No utilice fresas grandes para fresado a pulso. El empleo de fresas grandes para fresar a pulso podría causar la posible pérdida del control o crear otras condiciones peligrosas que a su vez podrían causar lesiones graves. Si va a utilizar una mesa para fresadora, las fresas grandes deben usarse para fresado de cantos únicamente.
- Página 16 All manuals and user guides at all-guides.com FUNCIONAMIENTO DIRECCIÓN DE AVANCE Y EMPUJE Vea las figuras 12 y 13. El motor de la fresadora y la fresa giran a la derecha. Esto brinda a la herramienta una leve tendencia a girar hacia la izquierda, especialmente cuando el motor comienza a girar.
- Página 17 All manuals and user guides at all-guides.com FUNCIONAMIENTO AVANCE DEMASIADO RÁPIDO Vea la figura 14. El fresado y moldurado, limpio y suave únicamente se logra cuando la fresa gira a velocidades relativamente altas y corta trozos muy pequeños para producir virutas minúsculas y bien cortadas.
-
Página 18: Ajustes
All manuals and user guides at all-guides.com FUNCIONAMIENTO PROFUNDIDAD DEL CORTE Vea las figuras 16 y 17. PROfUNDIDAD La profundidad de corte es importante porque afecta la DE CORTE velocidad de avance, la cual, a su vez, afecta la calidad del ANChO DE corte y con la posibilidad de dañar el motor de la herramienta CORTE... -
Página 19: Mantenimiento
All manuals and user guides at all-guides.com MANTENIMIENTO conmutadores, etc. Por consiguiente, no recomendamos el ADVERTENCIA: uso de esta herramienta durante períodos prolongados de trabajo en estos tipos de materiales. Sin embargo, si usted Para el servicio de la unidad sólo utilice piezas de trabaja con cualquiera de estos materiales, es sumamente repuesto idénticas. - Página 20 Al pedir piezas de repuesto siempre proporcione la siguiente información: R163 • NÚMERO DE MODELO • NÚMERO DE SERIE Ryobi es una marca comercial registrada de Ryobi Limited y es empleada mediante autorización. ® ONE WORLD TECHNOLOGIES, INC. 148 Pearman Dairy Road, Anderson, SC 965 Tel. 1-800-55-579 www.ryobitools.com...
