Manuales relacionados para TRENDnet TEW-455APBO
Resumen de contenidos para TRENDnet TEW-455APBO

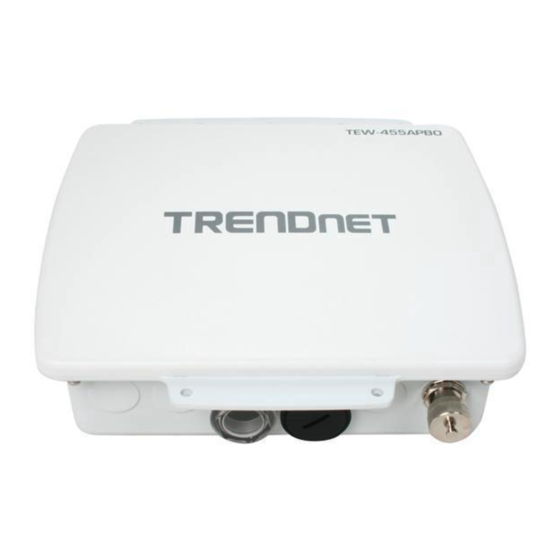

- Página 1 Quick Installation Guide TEW-455APBO...
-
Página 2: Tabla De Contenido
Table of Contents Español ........................1 1. Antes de iniciar ....................Instalación del Hardware ................3. Montaje ......................4. Conectar una antena externa de TRENDnet ..........5. Configuración del Punto de Acceso ............... Troubleshooting ..................... Version 09.18.2007... -
Página 3: Español
Un conmutador o Hub de red con puerto LAN de red disponible 2 cables de red RJ-45 RJ-45 Crimper Pelacables Destornillador Antena externa con conector hembra tipo N (opcional) TEW-ASAL1 (opcional) Nota: El TEW-455APBO no es compatible con IEEE 802.3af. El adaptador PoE suministrado debe utilizarse junto con el TEW-455APBO. Español... -
Página 4: Aplicación
Aplicación 9dBi High Power Wireless Outdoor PoE Access Point (TEW-455APBO) 14 dBi Outdoor High-Gain Directional Antenna (TEW-OA14D) Internet Cable PoE Power Adapter (TEW-ASAL1) Cable/DSL Modem PoE Power Adapter Cable/DSL Advanced 10/100Mbps VPN Firewall Router Multi-Port Print Server (TW100-BRV304) 16-Port 10/100Mbps... -
Página 5: Instalación Del Hardware
2. Instalación del Hardware Nota: Conecte el PC mientras configura el TEW-455APBO al mismo conmutador/hub. 1. Extraiga el tornillo y la arandela del orificio de la toma a tierra con un destornillador. 2. Haga que un extremo del conductor de conexión a tierra esté... - Página 6 9. Introduzca la junta en el extremo frontal del conector. Luego, vuelva a colocar la tuerca de fijación. 10. Conecte el anillo de la abrazadera y la tuerca de fijación al puerto PoE de la parte posterior del TEW-455APBO. Español...
- Página 7 11. Conecte el otro extremo del cable Ethernet al puerto LAN + DC del adaptador PoE. 12. Conecte la otra punta del cable Ethernet al puerto LAN. 13. Conecte el otro extremo del cable Ethernet al puerto LAN de su red. 14.
-
Página 8: Montaje
3. Montaje Para montaje en pared 1. Alinee el soporte de sujeción con los orificios de la parte inferior de la unidad y fíjelo con los tornillos y las arandelas suministrados. 2. Utilice el soporte de sujeción a pared como molde y marque la correcta posición del tornillo/pieza de sujeción en la pared. -
Página 9: Para Montaje En Torre
6. Inserte el soporte de fijación en el soporte de sujeción a pared y fíjelo con las arandelas y tornillos suministrados. 7. Ajuste la orientación de la antena según sea necesario. 8. Una vez que ha colocado la unidad correctamente, apriete todos los tornillos. - Página 10 3. Fije el soporte de sujeción al soporte de de sujeción de la torre usando las tuercas y arandelas suministradas. 4. Ajuste la orientación de la antena según sea necesario. Español...
-
Página 11: Conectar Una Antena Externa De Trendnet
4. Conectar una antena externa de TRENDnet Nota: Para conectar una antena externa de TRENDnet al TEW-455APB necesita el TEW-ASAL1 1. Extraiga la tapa de metal del conector etiquetado con EXT. 2. Fije un extremo del TEW-ASAL1 al conector EXT del TEW-455APBO. -
Página 12: Configuración Del Punto De Acceso
5. Configuración del Punto de Acceso Nota: Puede configurar el punto de acceso a través de la herramienta o de un navegador Web. Para los que no son usuarios de Windows, la dirección IP del PC debe cambiarse a 192.168.10.x (donde x es una dirección disponible de 1- 254). - Página 13 4. Haga clic en el icono Find (buscar) para detectar su punto de acceso. Cambie la IP para que esté en la misma subred que su red. 5. Haga clic en View (Visualizar) y luego en Update (Actualizar) para guardar los cambios. 6.
-
Página 14: La Instalación Ha Sido Completada
La instalación ha sido completada Para obtener información más detallada sobre la configuración del así como de las configuraciones avanzadas del TEW-455APBO, por favor consulte la sección de resolución de problemas, el CD-ROM de la Guía del Usuario, o el sitio Web de Trendnet en http://www.trendnet.com. -
Página 15: Troubleshooting
Press on the white reset button. Plug the power back in without letting go of the reset button. Wait 10 seconds, then let go of the reset button. The default user name and password is admin. If you still encounter problems or have any questions regarding the TEW-455APBO, please contact TRENDnet’s Technical Support Department. - Página 16 Certifications This equipment has been tested and found to comply with FCC and CE Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation.
- Página 17 English/Espanol - 24/7 Francais/Deutsch - 11am-8pm, Monday - Friday MET Product Warranty Registration Please take a moment to register your product online. Go to TRENDnet’s website at http://www.trendnet.com/register 20675 Manhattan Place Torrance, CA 90501 Copyright ©2007. All Rights Reserved. TRENDnet.
