1
2

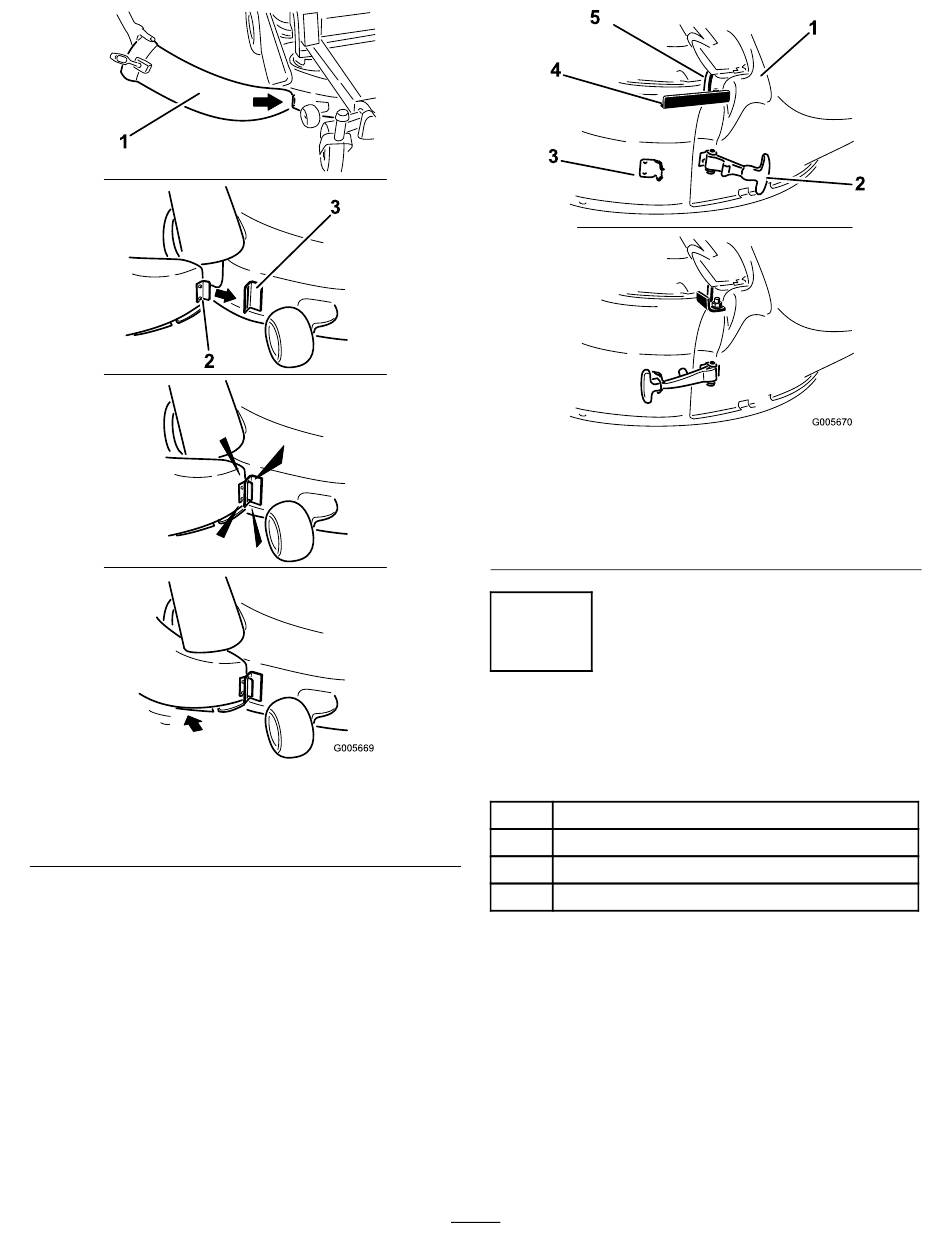

Figura 11
1. Conducto
2. Pasador de bloqueo
3. Gancho trasero
5. Gire el conducto hacia atrás y hacia la plataforma
de modo que el conducto quede enrasado con la
plataforma del cortacésped (Figura 11).
Nota: Asegúrese de que el gancho de retención del
conducto de 42 pulgadas queda libre y que el orificio
del conducto encaje bien contra la plataforma.
6. Sujete el conducto a la plataforma de 42 pulgadas.
Enganche el cierre flexible del conducto en el
soporte de retención soldado a la plataforma del
cortacésped, detrás del orificio (Figura 12). Conecte
la pletina de retención alrededor de la varilla de
pivote para sujetar el conducto.
3
G005669
4. Varilla del deflector
5. Cierre flexible
6. Soporte muescado
5
4
3
1. Conducto para
plataformas de 42
pulgadas
2. Cierre flexible
3. Soporte de retención
6
Instalación de conducto en la
plataforma de 50 pulgadas
Piezas necesarias en este paso:
1
Tabique
1
Clip (plataformas de 50 pulgadas solamente)
2
Contratuerca, (5/16 pulgada)
1
Conducto para plataformas de 50 pulgadas
Procedimiento
Utilice este procedimiento para instalar el Kit de
ensacador doble en máquinas que tengan plataformas
de 50 pulgadas.
1. Levante el deflector de hierba. Instale el clip en los
dos taladros situados en el borde del orificio de la
plataforma.
2. Instale el tabique en las clavijas del clip. Figura 13.
Sujete el tabique al cortacésped con dos contratuercas
(5/16 pulgada).
9
1
G005670
Figura 12
4. Pletina de retención
5. Varilla de pivote
2
