6.5

Auswertung

 Registerkarte Auswertung wählen.
Bildschirm zeigt grafische Auswertung der aufgezeichneten Mess-
werte aus PV-Monitor-Datenbank.

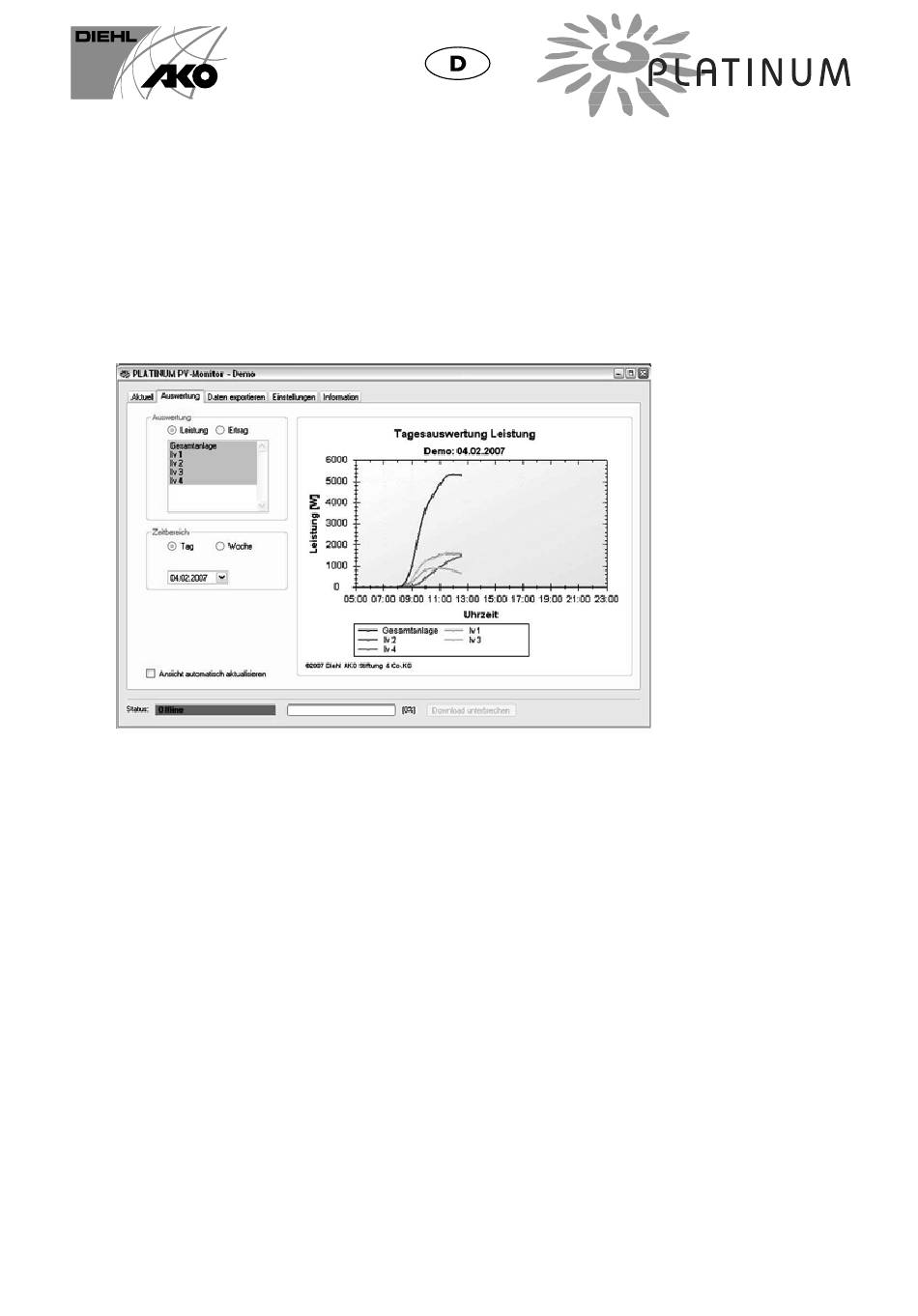

Abb. 4 Bildschirm Auswertung
Werte der einzelnen Wechselrichter und der Gesamtanlage werden in
unterschiedlichen Farben gezeigt. Legende unter der Grafik zeigt
Zuordnung der Farben. Ändern der Farben siehe 6.7 Einstellungen.
Wenn Mauszeiger auf einen Messpunkt zeigt:
Î
Messwert wird gezeigt.
Um Maßstab und Nullpunkt der Diagrammachsen zu ändern:
 Mauszeiger auf Diagramm positionieren.
 Mit linker Maustaste auf Diagramm klicken.
 Maßstab und Nullpunkt mit Mausrad ändern.
- oder -
 Mauszeiger auf Diagramm positionieren.
 Mit linker Maustaste auf Diagramm klicken und Maustaste
gedrückt halten.
 Durch Verschieben der Maus Anzeigebereich wählen.
Installations- und Bedienungsanleitung: PLATINUM PV-Monitor
Stand 02/2009
Mat.-Nr. 717 553
PLATINUM PV-Monitor
Bedienung
Hinweis
13
