Entes SSRC-04 Manual Del Usuario

Codigo de producto
SSRC-04 Relé de nivel de líquido
LLS-01 Relé de nivel de líquido del electrodo
LLS-02 Relé de nivel de líquido del electrodo
LLS-01
NOTA: Este controlador no se puede utilizar con líquidos inflamables
LLS-02
Modelo
Especificaciones
Parametros electricos
Voltaje de funcionamiento (U )
n
Rango de funcionamiento
Sensivilidad
Luz de advertencia
Contactos de salida
Parametros mecanicos
Temperatura ambiente de funcionamiento
Grado de proteccion
Tamaños
Peso / de cada uno
Cantida en un paquete
Rondizzoni 1532, Santiago, CHILE - Tel. (56) 2-554 8520 - Fax (56) 2-554 8479
Tanque simple
•
80 mm
SSRC - 04
130 mm
230 VAC ± 10% ; 50/60 Hz
(0,9 - 1,1) x Un
5 - 50 kΩ (Ajustable)
Led en frente del panel
1 C/O, 8 A, 2000 VA
-5ºC, +50ºC
IP20
PK25
0,25 Kg
24 pc
Controladores de nivel de liquidos

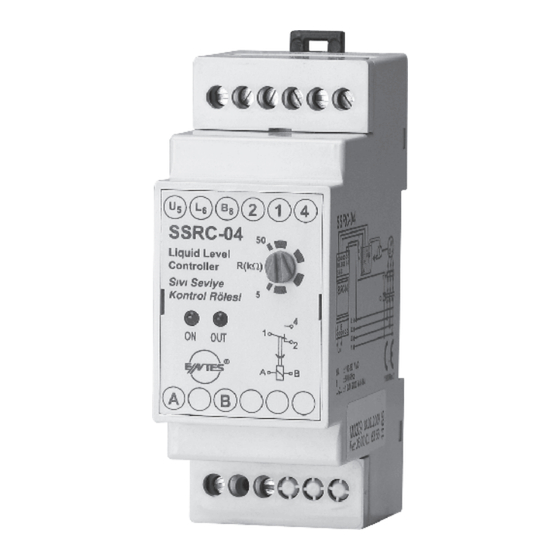

Controlador SSRC-04
Detalles generales
Los controladores de nivel de líquido son comunmente usados para el nivel y
control de descarga de liquidos conductivos en contenedores localizados en
plantas industriales o en el uso domestico.
5-50 KΩ Electrodo
ajustable pequeño
•
•
Diagrama de conexion
Principio de trabajo
El interruptor de contacto de salida se enciende cuando el líquido alcanza la
sonda de nivel superior (U). El interruptor de contacto de salida se apaga cuando
el electrodo de nivel inferior (L) ya no está en contacto con el líquido (con el fin
de evitar que el sistema trabaje en contenedores vacíos).
B (terminal 8) tiene que estar conectado al contenedor a fin de determinar con
Precisión el nivel inferior. Si el envase está hecho de un material no conductor,
un electrodo adicional conectado a B (terminal 8) debe ser utilizado. R (kW) (es
decir, la impedancia entre los electrodos) se puede ajustar a 5 a 50 kW para
diferentes líquidos por medio de la perilla en el panel frontal. La salida del LED
en el panel frontal se ilumina cuando el relé está en posición ON.
R
Electrodo largo PCS / Carton
10
100
• 100
