2.2.

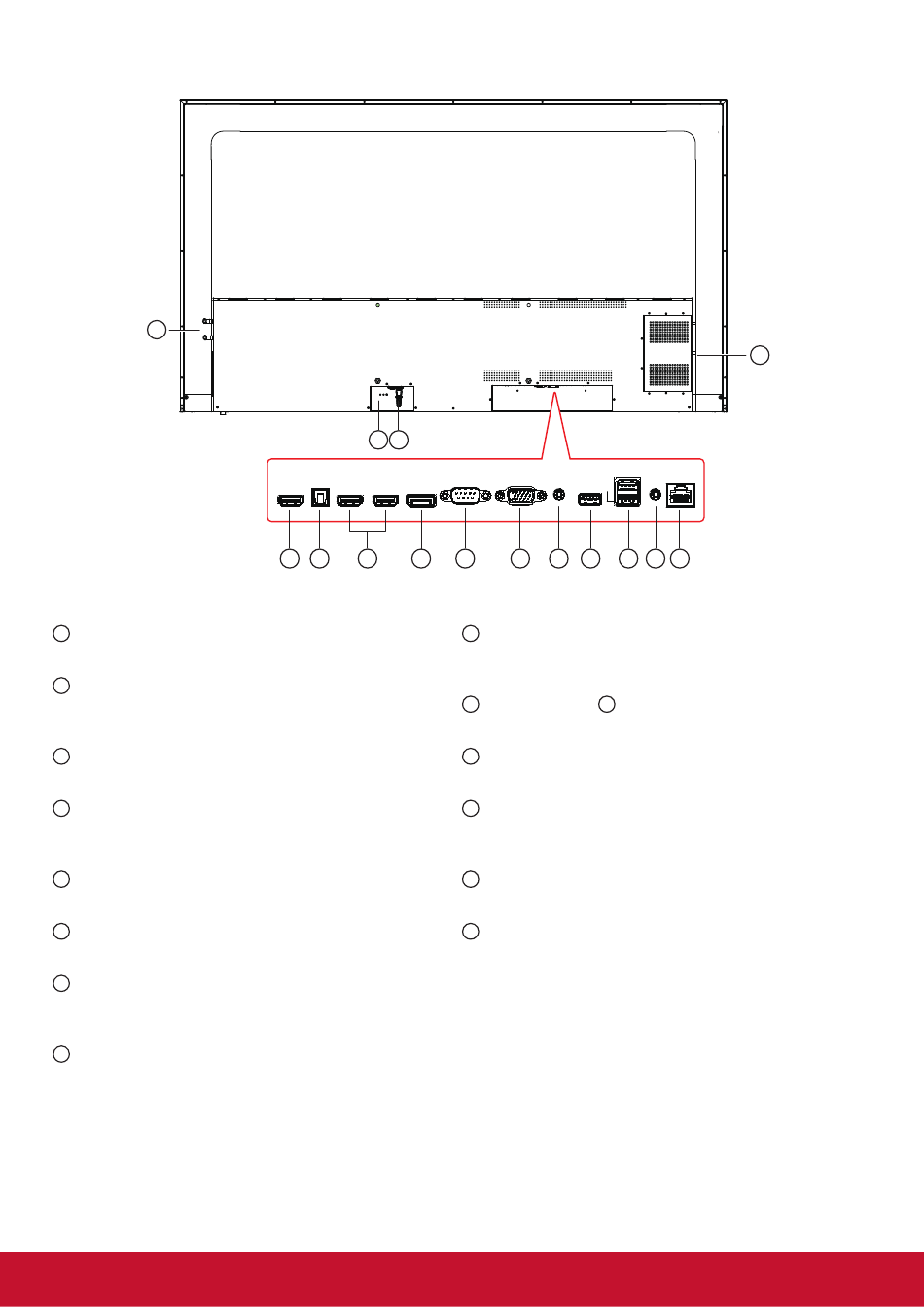

Terminales de entrada y salida

15
CONMUTADOR DE ALIMENTACIÓN PRINCIPAL
1
Encienda o apague la alimentación principal.
AC IN
2
Entrada de alimentación de CA de la toma de
corriente.
HDMI OUT
3
Salida de audio y vídeo HDMI.
SPDIF OUT
4
Salida de señal de audio digital para conectar el
dispositivo de AV externo.
HDMI 1(ARC)/HDMI 2 IN
5
Entrada de audio y vídeo HDMI.
DisplayPort IN
6
Entrada de audio y vídeo DisplayPort.
RS232 IN
7
Control RS232 para el uso de una señal de control
remota desde el centro de control.
VGA IN (D-Sub)
8
Entrada de vídeo VGA.
1 2
HDMI OUT SPDIF HDMI 1 (ARC) HDMI 2 DisplayPort
3 4 5 6
RS232 VGA PC LINE IN USB 3.0 USB 1
USB 2
7 8 9 10 11 12 13
PC LINE IN
9
Entrada de audio desde la fuente VGA (conector
estéreo de 3,5 mm).
USB PORT 3.0/ USB 2.0 PORT
10 11
Conecte su dispositivo de almacenamiento USB.
AUDIO OUT
12
Salida de audio al dispositivo de AV externo.
LAN
13
Función de control LAN para el uso de una señal de
control remota desde el centro de control.
Ranura OPS
14
Ranura para instalar el modulo opcional OPS.
RANURA DEL MÓDULO WiFi
15
Ranura para el módulo WiFi LB-WIFI-001.
5
14
AUDIO OUT LAN
