Bühler technologies EMIDos Guía Rápida página 34

EMIDos

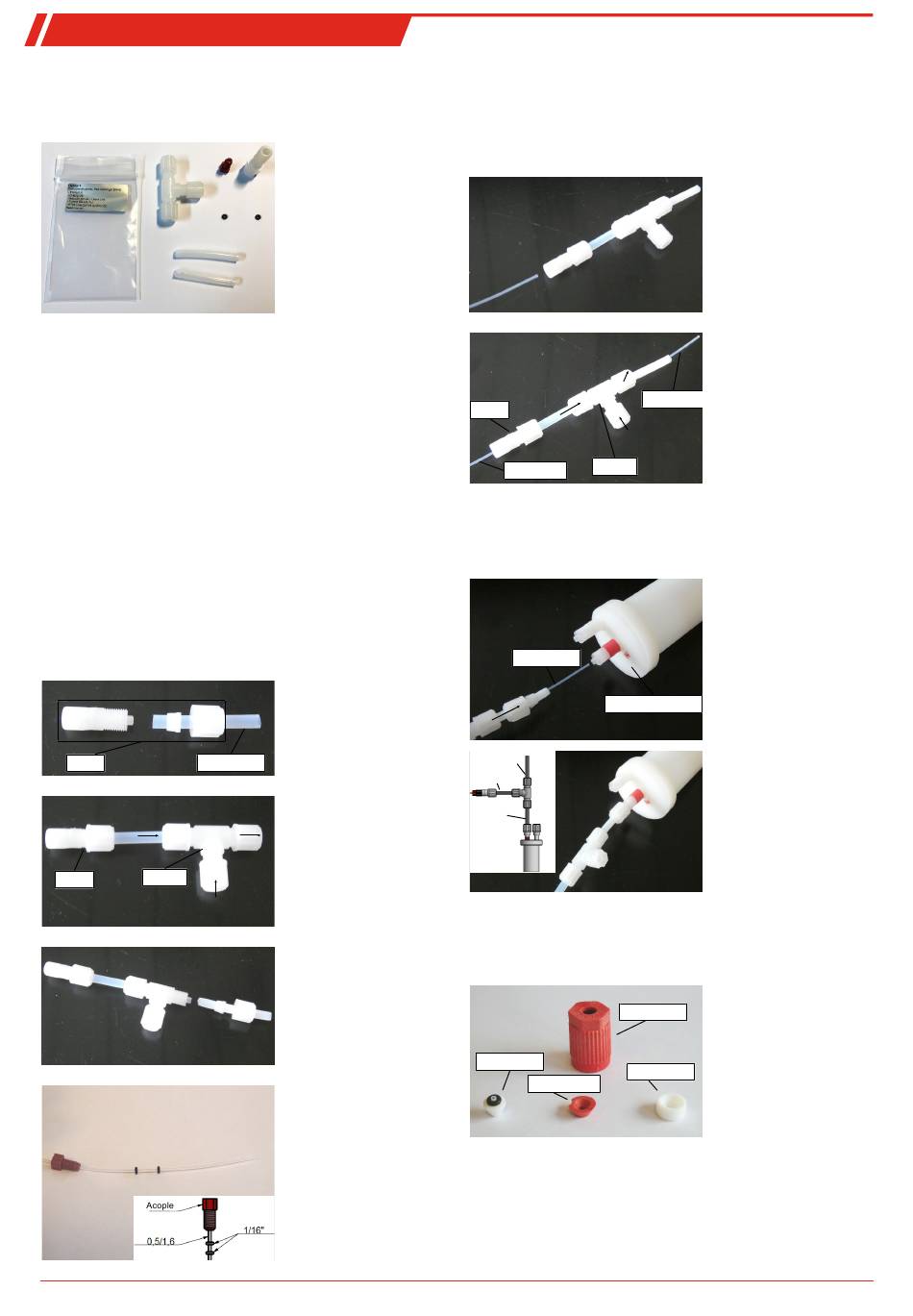

4.12 Conexión de bomba de dosificación e
intercambiador de calor tipo 1 con entrada de gas DN
4/6
Reductor Manguera PTFE
Entrada de ácido
Pieza en T
Reductor
Entrada de gas
Manguera PFA
34 Bühler Technologies GmbH
Saque los siguientes ele-
mentos del volumen de
suministro:
• Bolsa de cierre a pre-
sión con identifica-
ción de paquete 4
• Bolsa de cierre a pre-
sión con identifica-
ción de paquete 4.1
(en paquete 4)
Paquete 4: Acople (1x),
junta tórica (2x), reductor
DN 4/6 – 1,6 mm (1x), ra-
cor en T DN 4/6 (1x), man-
guera PTFE DN 4/6 (0,05
m) (2x)
¡Tenga en cuenta que en
la variante fraccional la
bolsa de cierre a presión
presenta la identificación
paquete 5! ¡En este caso
las conexiones cambian
de DN 4/6 a 1/6"-1/4"!
A continuación comience
a seguir los pasos de
montaje.
Conecte la primera man-
guera PTFE (paquete 4)
con los empalmes DN 4/6
del reductor (paquete 4).
A continuación conecte
Salida de ácido
la primera manguera PT-
FE con la pieza en T DN
4/6 (paquete 4).
Después, conecte la se-
gunda manguera PTFE
DN 4/6 (paquete 4) con la
pieza en T DN 4/6.
Pase primero el acople y
después ambas juntas
tóricas por el extremo
abierto de la manguera
que sale de la salida de la
bomba de dosificación
(paquete 4).
Junta tórica
Salida ácido/gas
Entrada de ácido
Reductor
Entrada de gas
Pieza en T
Manguera PFA
Manguera PTFE
Salida ácido/gas
Intercambiador de calor
Entrada de ácido
Entrada de gas
Salida
ácido/gas
4.13 Conexión de bomba de dosificación e
intercambiador de calor del prerefrigerador PC1
(opcional)
Tuerca de unión
Pieza de sellado
Placa de sellado
Anillo de sujeción
Los componentes deben
introducirse por la man-
guera lo suficiente para
que no se caigan al le-
vantarla (ver imagen).
Después, pase el extremo
abierto de la manguera
por el orificio del reduc-
tor.
Lleve el extremo abierto
de la manguera recto por
la pieza en T. La longitud
de manguera sobrante
Manguera PFA
puede variar según el ti-
po de intercambiador de
calor. Enrosque entonces
el acople con las juntas
tóricas en la rosca del re-
ductor. Asegúrese de no
pasar la manguera al en-
roscar.
Una después la mangue-
ra PTFE DN 4/6 con la en-
trada de gas DN 4/6 del
intercambiador de calor
correspondiente. La cone-
xión abierta de la pieza
en T DN 4/6 funciona
ahora como nueva entra-
da de gas DN 4/6 para el
intercambiador de calor.
Las siguientes piezas es-
tán disponibles opcional-
mente y no se incluyen
en el volumen de sumi-
nistro:
• Unión roscada de la-
boratorio para la co-
nexión al prerefrige-
rador PC1 (GL 14)
A continuación comience
a seguir los pasos de
montaje.
