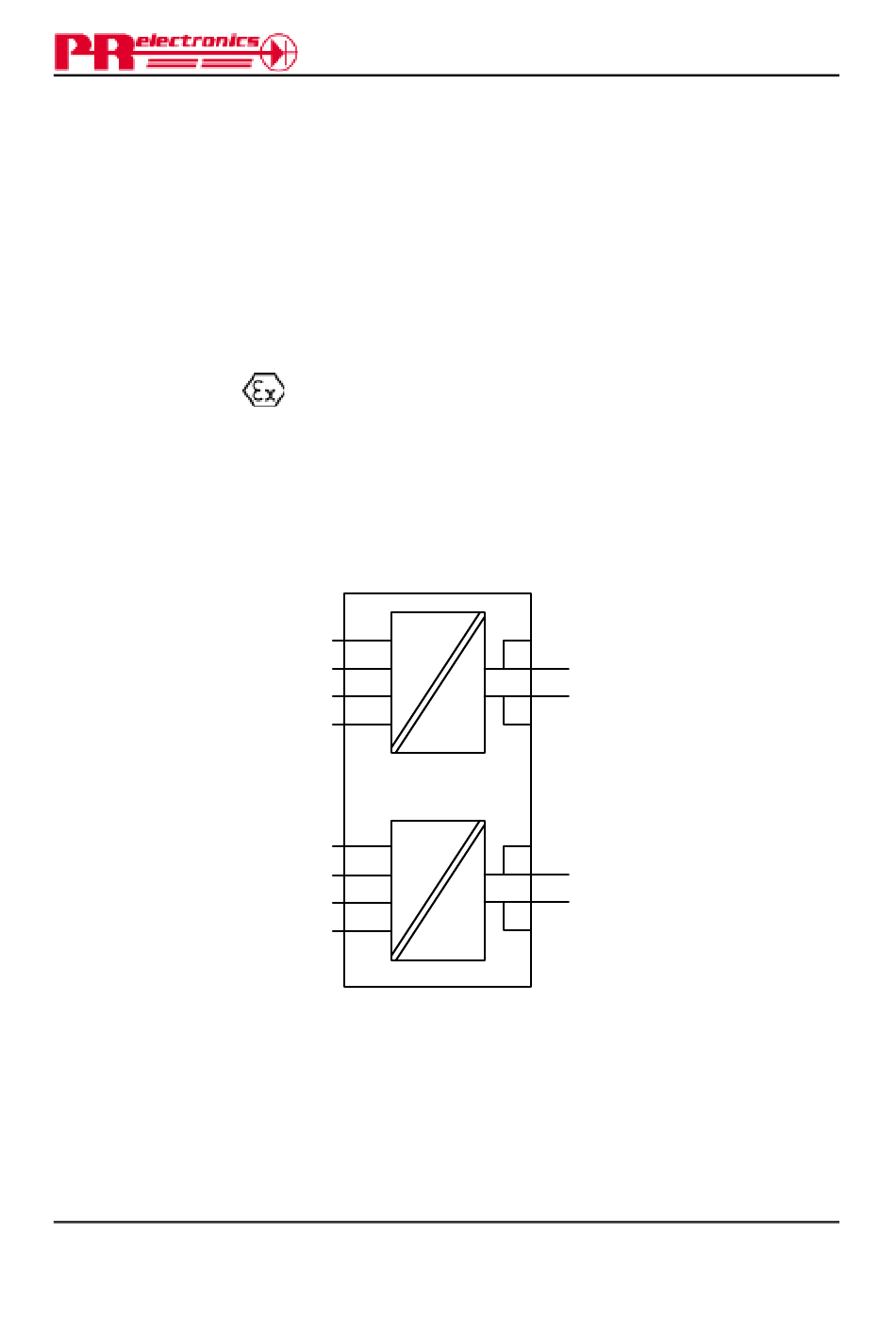

Esquema de instalación ATEX
Para una instalación segura del 6335A, deberán seguirse las siguientes normas. El módulo deberá
ser instalado solamente por personal cualificado, personal que esté familiarizado con las normas,
directivas y estándares, nacionales e internacionales, que se aplican en estas zonas.
Los dos primeros dígitos del número de serie muestran el año de fabricación.
Certificado ATEX
Marcado
Estándares
T5: -40ºC a 60 ºC
T6: -40ºC a 40 ºC
Terminal:
41,42,43,44 /
51,52,53,54
Ex nA [nL]
Uo: 9,6 VCC
Io: 28 mA
Po: 67 mW
Lo: 35 mH
Co: 3,5 μF
Condiciones especiales para un uso seguro:
Para el uso en atmósferas potencialmente explosivas causadas por gases inflamables, vapores o
nieblas, el transmisor debe ser montado en una pastilla que dispone de un nivel de protección
contra la intergridad de, al menos, IP54, conforme con la EN 60529.
Revision date:
2009-11-17
KEMA 10ATEX 0006X
II 3 G Ex nA [nL] IIC T6..T5
II 3 G Ex nL IIC T6..T5
II 3 G Ex nA [ic] IIC T6..T5
II 3 G Ex ic IIC T6..T5
EN 60079-0 : 2006, EN 60079-11 : 2007, EN 60079-15 : 2005
44
43
42
41
CH1
54
53
52
51
CH2
Version Revision
V1R0-ES01
WWW.PRELECTRONICS.COM
Area peligrosa - Zona 2
14
Terminal:
13
+
11-13 / 21-23
12
-
Ex nA
11
U ≤ 35 VCC
I = 4 - 20 mA
Ex nL ó Ex ic
24
Ui = 35 VCC
23 +
Li = 10 μH
22
-
Ci = 2,0 nF
21
6335
6335QA02
Page:
1/1
