Tarjeta secundaria de E/S
Dell™ Latitude™ E6500 Manual de servicio
Extracción de la tarjeta secundaria de E/S
Colocación de la tarjeta secundaria de E/S
Extracción de la tarjeta secundaria de E/S
Antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se entregan con el equipo. Para obtener información acerca de las mejores
prácticas, consulte la página principal de cumplimiento de normativas en www.dell.com/regulatory_compliance.
1. Siga los procedimientos que se indican en el apartado
2. Cierre la pantalla y dé la vuelta al equipo.
3. Quite la parte inferior del ensamblaje de la base (consulte Extracción de la parte inferior del ensamblaje de la base).
4. Retire la cubierta de las bisagras (consulte Extracción de las cubiertas de las bisagras).
5. Retire el ensamblaje del reposamanos (consulte Extracción del ensamblaje del reposamanos).
6. Extraiga la placa base (consulte Extracción del ensamblaje de la placa base).
7. Extraiga el módem (consulte Extracción del módem).

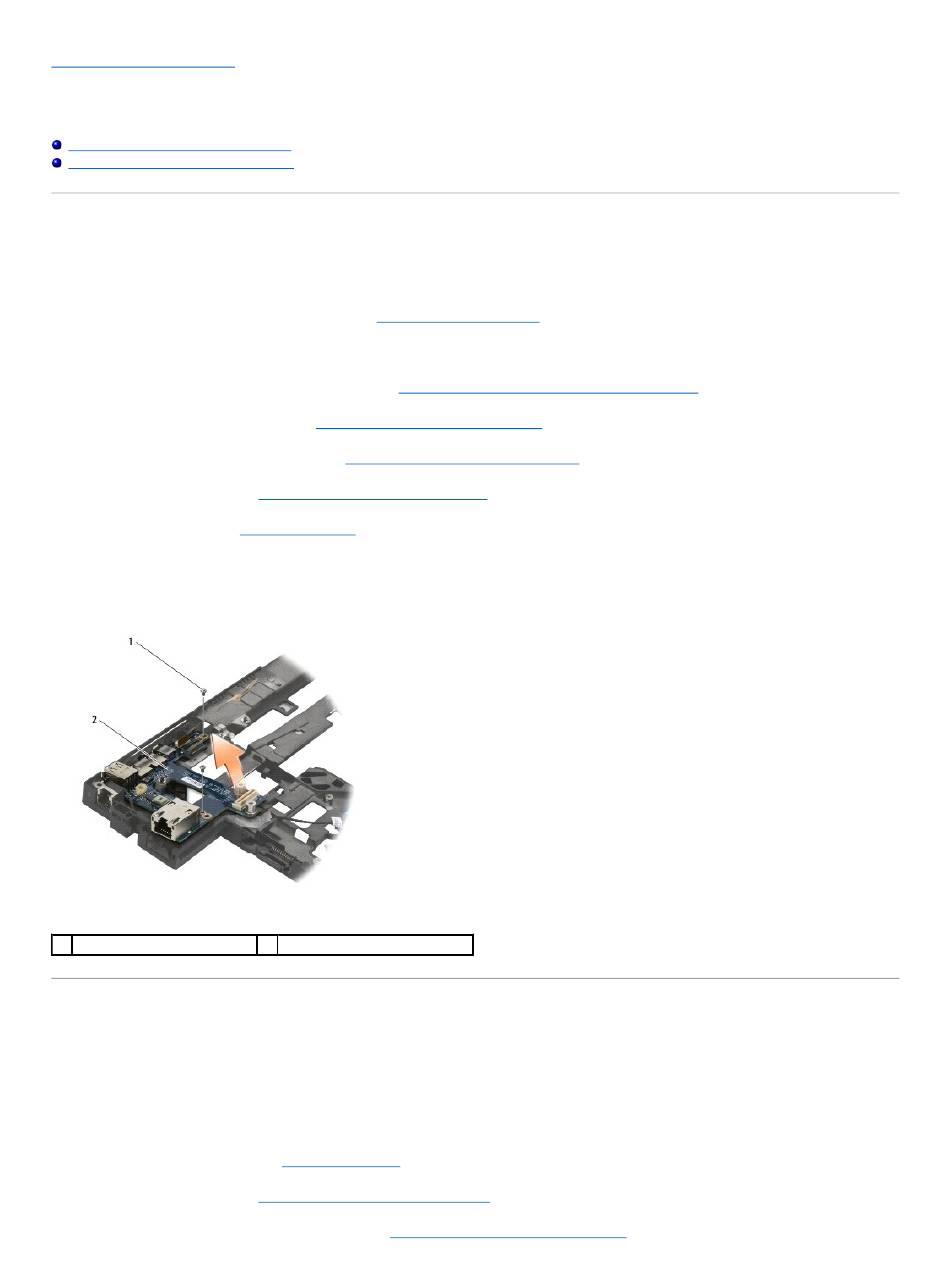

8. Quite los dos tornillos M2 de 3 mm de la tarjeta secundaria de E/S.
9. Quite la tarjeta secundaria de E/S.
1 tornillos M2 de 3 mm (2)
Colocación de la tarjeta secundaria de E/S
Antes de iniciar este procedimiento, siga las instrucciones de seguridad que recibió con el equipo.
1. Coloque la tarjeta secundaria de E/S en el ensamblaje de la base.
2. Coloque los dos tornillos M2 de 3 mm para fijar la tarjeta secundaria de E/S en el ensamblaje de la base.
3. Vuelva a colocar el módem (consulte Colocación del módem).
4. Coloque la placa base (consulte Colocación del ensamblaje de la placa base).
5. Vuelva colocar el ensamblaje del reposamanos (consulte Colocación del ensamblaje del reposamanos).
Antes de trabajar en el
2

tarjeta secundaria de E/S

equipo.
