Aplicaciones
Recipiente de alma-
cenamiento/de
aumento de presión
OFS
Página 16

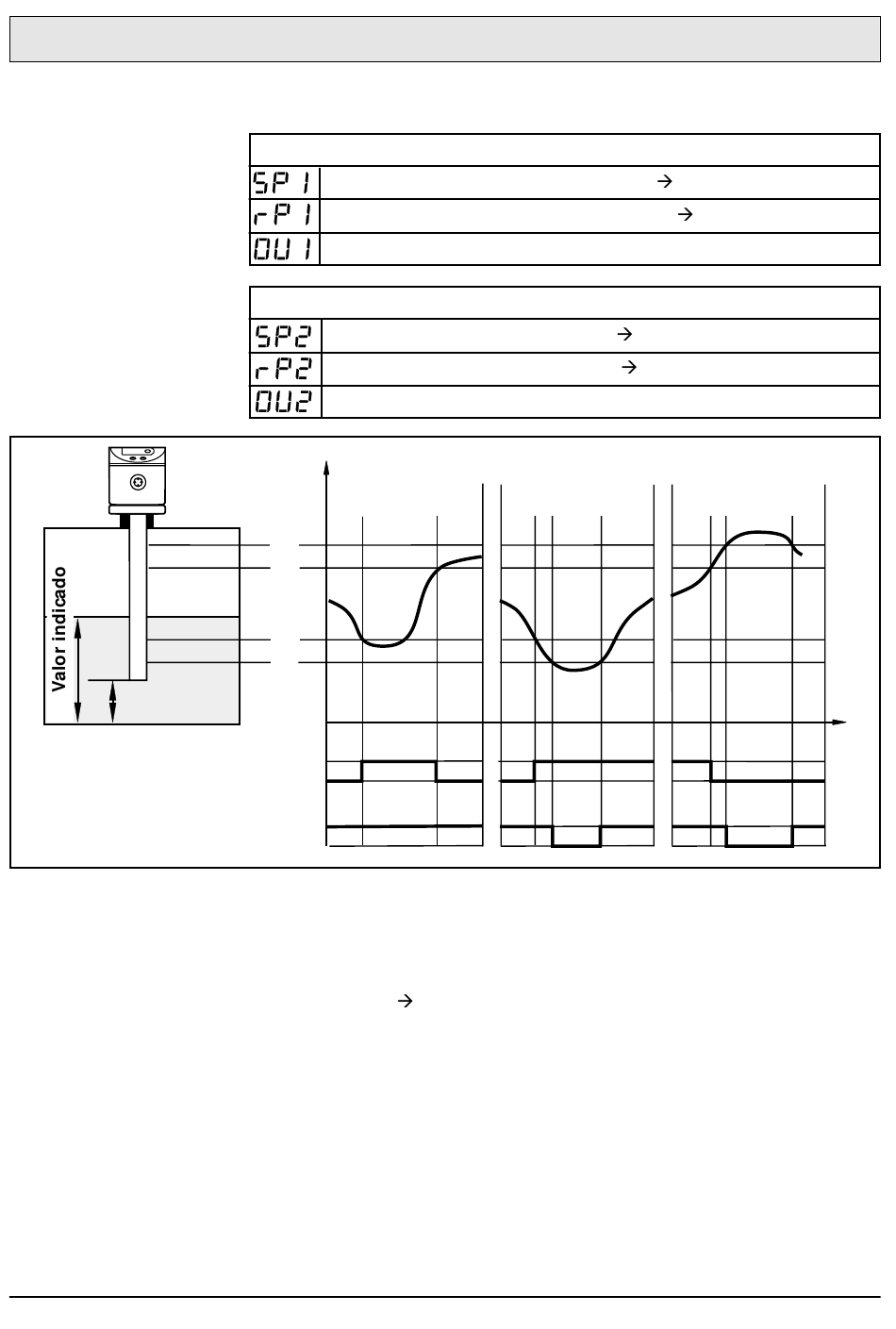

Supervisión de la región de aceptación (alarma) y regulación del nivel de llena-
do
Salida de conmutación 1: Rellenar
Se ha alcanzado el valor teórico superior
No se ha alcanzado el valor teórico inferior
Funzione isteresi, normalmente chiuso (Hnc)
Salida de conmutación 2: Función de seguridad mínimo-máximo
Se ha sobrepasado el valor máximo
No se ha alcanzado el valor mínimo
Función ventana, contacto de cierre (Fno)
L
Rellenar
SP2
SP1
rP1
rP2
OUT1
1
Hnc
0
OUT2
1
Fno
0
Si el nivel de llenado no alcanza rP1, la salida 1 emite señal, hasta que se relle-
ne con un líquido. Si se vuelve a alcanzar SP1, la salida 1 vuelve a su posición
inicial.
En caso que no se alcance rP2, se sobrepase SP2 o de rotura de alambre, la sali-
da 2 se desactiva (
La conexión lógica entre las salidas 1 y 2 muestra si hay rebose o si se está por
debajo del nivel de llenado mínimo:
•
Rebose: Salida 1 desconectada y salida 2 desconectada.
•
No se ha alcanzado el valor mínimo: Salida 1 con señal (ON) y la salida 2 des-
conectada (OFF).
Supervisión del
mínimo
aviso de alarma).
finalizar el rellenado
comenzar el rellenado
alarma
alarma
Supervisión del
máximo
t
