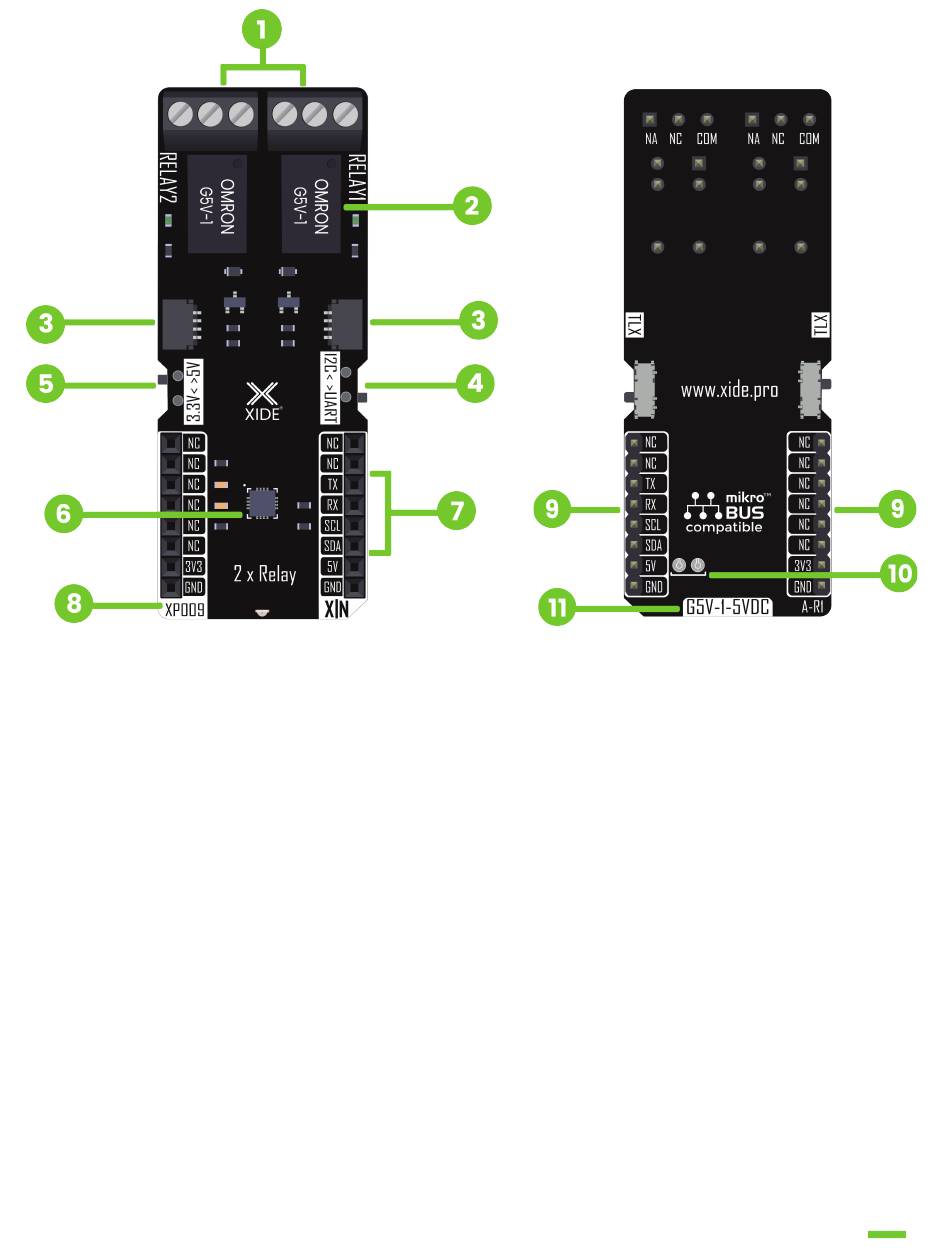

III. Descripción del hardware
1.
Clemas de conexión a los contactos de salida de (NA, NC, COM) de los relevadores
2. Relevador
3. Conectores JST compatibles con el estándar TLX
4. Selector de protocolo de comunicación UART <> I2C
5. Selector de voltaje 3.3V <> 5V
6. Controlador en hardware
7. Puertos de comunicación UART <> I2C (Conectados al controlador en hardware)
8. Modelo de X-NODE
9. Conectores estándar mikroBUS™
10. Jumpers para deshabilitar y separar el protocolo UART del protocolo I2C en los
conectores JST (es necesario quitar los puntos de soldadura)
11. Número de parte del componente principal en el X-NODE
5
