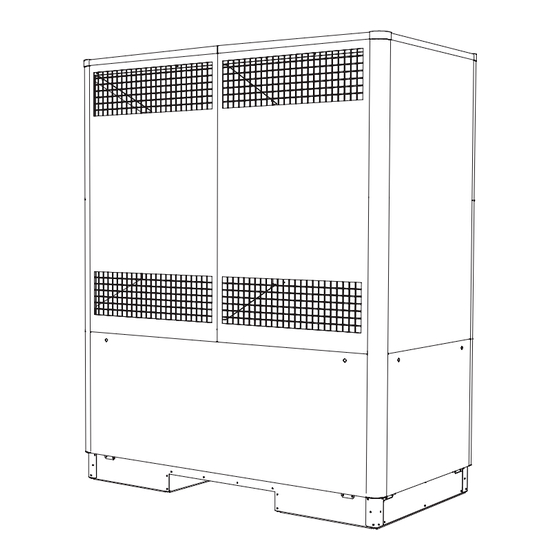

LA 60TU
Bomba de calor
aire/agua para
instalación exterior
N° de referencia : 452163.66.23
Instrucciones de
montaje y uso
FD 9012

Publicidad

Capítulos

Tabla de contenido
loading

Resumen de contenidos para Dimplex LA 60TU

  • Página 1 LA 60TU Instrucciones de montaje y uso Bomba de calor aire/agua para instalación exterior N° de referencia : 452163.66.23 FD 9012...
  • Página 3: Tabla De Contenido

    8.2 Limpieza del lado de calefacción......................ES-7 8.3 Limpieza del lado de aire........................ES-7 8.4 Mantenimiento ............................ES-8 Averías / diagnóstico de fallas....................ES-8 10 Puesta fuera de servicio / eliminación del equipo ..............ES-8 11 Informaciones de equipo......................ES-9 Anexo ..............................A-I www.dimplex.de ES-1...
  • Página 4: Leer Inmediatamente

    Leer inmediatamente ¡ATENCIÓN! Para evitar sedimentos (p. ej. óxido) en el condensador de la bomba de calor recomendamos utilizar un sistema de protección anticorrosión 1.1 Informaciones importantes adecuado. Por lo tanto, se recomienda equipar las instalaciones de calefacción abiertas a la difusión con un dispositivo electrofísico anticorrosivo (p.
  • Página 5: Utilización De La Bomba De Calor Con Ahorro De Energía

    (disponible como accesorio). Evaporador ¡ATENCIÓN! Condensador El equipo no es apto para el funcionamiento con un convertidor de Ventilador frecuencia. Caja de distribución Compresor 1 Compresor 2 Secador del filtro Válvula de expansión www.dimplex.de ES-3...
  • Página 6: Caja De Distribución

    3.2 Caja de distribución ¡ATENCIÓN! Antes de la puesta en servicio debe retirarse el protector que se utiliza La caja de distribución se encuentra en la bomba de calor. Para durante el transporte. abrir la caja de distribución primero se debe retirar la cubierta frontal inferior y aflojar el tornillo de sujeción ubicado en la parte superior derecha.
  • Página 7: Tubo De Agua Condensada

    Una vez finalizado el montaje en el lado de la calefacción, la instalación de calefacción se debe llenar, desairear y finalmente se debe llevar a cabo una prueba hidráulica de presión. www.dimplex.de ES-5...
  • Página 8: Conexión Eléctrica

    Puesta en servicio 6.3 Conexión eléctrica La conexión de potencia de la bomba de calor se realiza con un 7.1 Información general cable estándar de 4 hilos. El cliente debe suministrar el cable y además elegir la sección Para garantizar una puesta en servicio correcta debe del conductor con base en el consumo de potencia de la bomba encomendarse a un servicio de atención al cliente autorizado por de calor (véase el anexo "Información del equipo") y conforme a...
  • Página 9: Limpieza Y Cuidado

    Los ácidos se deben utilizar con precaución y se deben cumplir las prescripciones de las asociaciones profesionales. ¡En caso de duda póngase en contacto con el fabricante del detergente! www.dimplex.de ES-7...
  • Página 10: Mantenimiento

    10 Puesta fuera de servicio 8.4 Mantenimiento / eliminación del equipo Según el reglamento (CE) Nº 842/2006 el usuario tiene la obligación de verificar una vez al año la estanqueidad de todos los circuitos frigoríficos que contengan como mínimo de 3 kg de Antes de desmontar la bomba de calor se debe desconectar la refrigerante (6 kg en caso de circuitos frigoríficos "sellados tensión eléctrica y se deben cerrar todas las válvulas.
  • Página 11: Informaciones De Equipo

    11 Informaciones de equipo Modelo y designación comercial LA 60TU Diseño Modelo / Regulador Universal / externo Conteo de calor integrado Lugar de instalación / modo de protección según norma EN 60529 exterior / IP24 Protec. anticongelam. bandeja agua condensada / agua de caldeo con calefacción / sí...
  • Página 12 ES-10...
  • Página 13: Anexo

    Anexo Dibujos acotados ......................... A-II 1.1 Dibujo acotado LA 60TU........................A-II Diagramas ............................ A-III 2.1 Curvas características LA 60TU ......................A-III Esquemas de circuitos eléctricos ..................... A-IV 3.1 Control ..............................A-IV 3.2 Carga ..............................A-V 3.3 Esquema de conexiones ........................A-VI 3.4 Leyenda ..............................A-VII Esquemas hidráulicos básicos....................
  • Página 14: Dibujos Acotados

    1 Dibujos acotados 1.1 Dibujo acotado LA 60TU A-II...
  • Página 15: Diagramas

    2 Diagramas 2.1 Curvas características LA 60TU www.dimplex.de A-III...
  • Página 16: Esquemas De Circuitos Eléctricos

    3 Esquemas de circuitos eléctricos 3.1 Control A-IV...
  • Página 17: Carga

    3.2 Carga www.dimplex.de...
  • Página 18: Esquema De Conexiones

    3.3 Esquema de conexiones A-VI...
  • Página 19: Leyenda

    Bomba de calor - Controlador< 25 V X13.2 Enchufe línea de conexión Bomba de calor - Controlador< 25 V Válvula de inversión de cuatro vías Número de hilo _____ Cableado en fábrica _ _ _ _ Conexión por parte del cliente, de ser necesario www.dimplex.de A-VII...
  • Página 20: Esquemas Hidráulicos Básicos

    4 Esquemas hidráulicos básicos 4.1 Instalación monoenergética con distribuidor doble sin presión diferencial A-VIII...
  • Página 21: Instalación Monoenergética Con Un Circuito De Calefacción Y Preparación De Agua Caliente

    4.2 Instalación monoenergética con un circuito de calefacción y preparación de agua caliente www.dimplex.de A-IX...
  • Página 22: Leyenda

    4.3 Leyenda Válvula de corte Válvula de desbordamiento Combinación de válvulas de seguridad Colector de suciedad Bomba de circulación Recipiente de expansión Válvula controlada por la temperatura ambiente Válvula de corte con válvula de retención Válvula de corte con desagüe Consumidor de calor Sensor de temperatura Manguera de conexión flexible...
  • Página 23: Declaración De Conformidad

    5 Declaración de conformidad Declaración de conformidad de la UE El signatario Glen Dimplex Deutschland GmbH División comercial Dimplex Am Goldenen Feld 18 D - 95326 Kulmbach constata mediante este documento que el (los) aparato (s) indicado (s) a continuación corresponden con las siguientes prescripciones pertinentes de la UE.
  • Página 24: Trabajos De Mantenimiento

    6 Trabajos de mantenimiento Usuario: Nombre: __________________________________________ Dirección: __________________________________________ __________________________________________ Número de teléfono: __________________________________________ Circuito frigorífico: Tipo de refrigerante: __________________________________________ Peso de relleno en kg: __________________________________________ Sellado herméticamente: sí Se han realizado los siguientes trabajos de mantenimiento y pruebas de estanqueidad según el reglamento (CE) Nº 842/2006: Fecha extraído / rellenado Nombre de la empresa especializada:...
  • Página 25 A-XIII...
  • Página 26 A-XIV...
  • Página 27 A-XV...
  • Página 28 Glen Dimplex Deutschland GmbH Sujeto a cambios y susceptible de contener errores Geschäftsbereich Dimplex Am Goldenen Feld 18 +49 (0) 9221 709 565 D-95326 Kulmbach www.dimplex.de...
