Resumen de contenidos para Toshiba RAV-DXC010

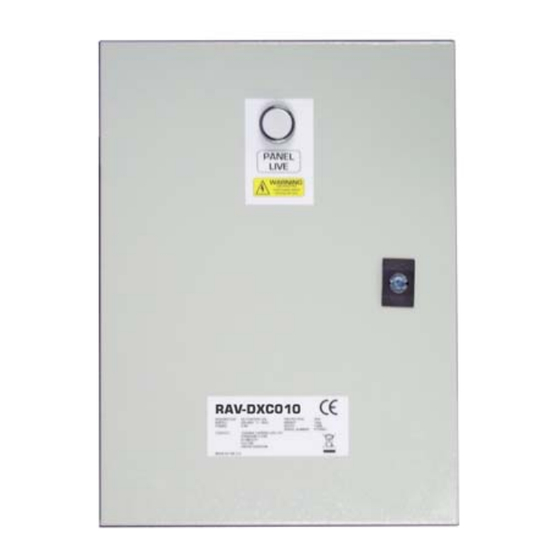

- Página 1 R32 o R410A Interfaz LC DX Manual de instalación Para uso comercial Model name: RAV-DXC010 Interfaz LC DX ESPAÑOL...
-
Página 2: Tabla De Contenido
Este Manual describe el método de instalación del interfaz LC DX. También se debe consultar el Manual de Instalación adjunto a la unidad exterior Toshiba. Por favor, siga el/los manual(es) para su Unidad de Tratamiento de Aire (suministro local). - Página 3 Interfaz LC DX Manual de instalación...
- Página 4 Interfaz LC DX Manual de instalación...
- Página 5 Interfaz LC DX Manual de instalación...
-
Página 6: Piezas Suministradas
El interfaz LC DX está diseñado para permitir la conexión con una unidad de tratamiento de aire de un tercero (con una bobina R32 o R410A DX) a una unidad exterior Toshiba LC (DI / SDI / DI-Big). El interfaz se compone de un controlador LC DX, incluyendo sensores (TC, TCJ y TA) y accesorios que incluyen piezas que el instalador tiene que montar (incluyendo la soldadura). -
Página 7: Instalación
Modo de calefacción DX bobina "de aire en" temp: Min: 15°CDB ~ Max: 28°CDB unidad Consulte las especificaciones de la unidad outdor outdor Utilice la siguiente tabla para el tamaño AHU / DX bobina: - Potencia Total 10,0 RAV-DXC010 Velocidad de flujo 1320 1600 2100 2720 3600... - Página 8 Interfaz LC DX Manual de instalación Potencia Total 10,0 0,8 SM 0,8 SM 1,5 SM 1,5 SM 3,0 SM 3,0 SM 2,4 SM 9,8 SM8 9,8 SM8 3,0 SM8 3,0 SM8 1,5 SP 0,9 SP 1,3 SP 2,4 SP 2,4 SP 2,4 SP8 2,4 SP8 2,4 SP8...
- Página 9 Interfaz LC DX Manual de instalación Número recomendado de circuitos de refrigeración versos DX-bobina diámetro de la U-tubería y DX tamaño de la bobina (HP) U-tubería Número de circuitos diámetro 8,00 9,52 12,70...
- Página 10 Interfaz LC DX Manual de instalación INTERFAZ LC DX El controlador DX no debe ser instalado en el exterior. Para evitar daños, cuando sen practiquen agujeros para conectar cables, se debe retirar primero la placa del conector del Interfaz LC DX. Para preservar la integridad de impermeabilización IP65, se deben usar conectores IP65 a través de la placa del conector.
- Página 11 Interfaz LC DX Manual de instalación PREPARACIÓN DE BOBINA DX Los soportes de sensor deben ser soldados al tubo de la bobina DX para asegurar un sensor de temperatura fiable. Hay dos sensores de bobinas que están introducidas en los soportes de sensores y fijadas con la placa de fijación del sensor.
-
Página 12: Funcionamiento Eléctrico
Interfaz LC DX Manual de instalación FUNCIONAMIENTO ELÉCTRICO No active la corriente de la unidad interior hasta ADVERTENCIA que se haya completado el aspirado de los tubos de refrigerante. 1. Mediante los cables especificados, asegúrese de conectar los cables y sujete firmemente los Cableado del controlador remoto cables para que la tensión externa hacia los cables no afecte a la pieza de conexión de los... -
Página 13: Cableado Entre Las Unidades Interiores Y Exteriores
Interfaz LC DX Manual de instalación Cableado del controlador remoto El cable de dos núcleos sin polaridad usa para cablear las conexiones del controlador remoto y los controladores remotos en grupo (de 0,75 mm a 2,5 mm Quite la funda de aproximadamente 9 mm. del cable que se va a conectar. Cableado del controlador remoto Cableado entre unidades del controlador Tamaño del cable: De 0,75 mm a 2,5mm... -
Página 14: Cableado Del Interfaz Lc Dx
Interfaz LC DX Manual de instalación Cableado del interfaz LC DX ... - Página 15 Interfaz LC DX Manual de instalación DIAGRAMA DE CABLEADO...
-
Página 16: Controles Aplicables
Interfaz LC DX Manual de instalación CONTROLES APLICABLES REQUISITO Cambiar los ajustes para controles aplicables Cuando usa este sistema de aire acondicionado por primera vez se tardan aprox. 5 minutos hasta Procedimiento básico para cambiar los ajustes que el controlador remoto está disponible después Cambiar los ajustes mientras el sistema de aire de su encendido. -
Página 17: Configuración Del Interfaz Lc Dx
Interfaz LC DX Manual de instalación Procedimiento 2 Procedimiento 5 Pulsar el botón . Cuando la pantalla cambia de parpadeo Cada vez que pulse el botón , los números de la a encendida, se ha completado la configuración. unidad interior del grupo de control cambiar cíclicamente. ... -
Página 18: Para Garantizar Un Mejor Efecto Del Calentamiento
Interfaz LC DX Manual de instalación Para garantizar un mejor efecto Control de grupo del calentamiento En caso de control de grupo para un sistema de unidades múltiples Cuando es difícil obtener calentamiento debido al lugar de la instalación de la unidad interior o a la estructura de la Un controlador remoto puede controlar hasta un habitación, se puede elevar la temperatura de detección del máximo de 8 unidades interiores como grupo. - Página 19 Interfaz LC DX Manual de instalación Ejemplo de procedimiento Se muestra el Nº unidad interor antes del cambio de ajuste. Procedimiento de ajuste manual de dirección Mientras la operación se para, cambia la configuración. (Asegúrese de para la operación de la unidad). Procedimiento 4 Usando los botones de configuración temperatura, especifiqye CODE No.
- Página 20 Interfaz LC DX Manual de instalación Procedimiento 6 Si hay otra unidad interior que se cambia, repetir el procedimiento de 2 a 5 para cambiar el ajuste. Cuando haya acabado el ajuste anterior, pulse para seleccionar el Nº de unidad interior antes de cambiar el ajuste, especificar CODE No.
-
Página 21: Función De Monitorización Del Interruptor Del Controlador Remoto
Interfaz LC DX Manual de instalación Función de monitorización del interruptor del controlador remoto Esta función está disponible para llamar al modo de monitorización de servicio desde el controlador remoto durante una ejecución de pruebas para adquirir las temperaturas de los sensores del controlador remoto, unidad interior y unidad exterior. -
Página 22: Ejecución De Pruebas
Interfaz LC DX Manual de instalación EJECUCIÓN DE PRUEBAS En caso de controlador remoto por cable. Antes de la ejecución de pruebas Antes de activar la toma de corriente, se debe realizar el siguiente procedimiento. 1) Usando 500V-Megger, comprobar que existe una resistencia de 1MΩ... -
Página 23: Resolución De Problemas
Interfaz LC DX Manual de instalación 7 RESOLUCIÓN DE PROBLEMAS Confirmación y verificación Procedimiento 1 Cuando se pulsan los botones al mismo Cuando ocurre un problema en el sistema de aire tiempo durante 4 o más segundos, aparece la acondicionado, en la parte de la pantalla del siguiente pantalla. -
Página 24: Códigos De Comprobación Y Componentes Que Se Deben Comprobar
Interfaz LC DX Manual de instalación Códigos de comprobación y componentes que se deben comprobar Componentes Dispositivo en Estado de aire Indicación defectuosos Componentes que se deben comprobar / descripción de error juicio acondicionado principales Sin controlador remoto Configuración incorrecta de controlador remoto --- No se ha configurado el controlador de cabecera remoto de cabecera (incluyendo dos controladores remotos). - Página 25 Interfaz LC DX Manual de instalación Componentes Dispositivo en Estado de aire Indicación defectuosos Componentes que se deben comprobar / descripción de error juicio acondicionado principales Error en sistema de Corriente, circuito de interruptor de alta presión, placa exterior P.C. --- Se ha Parada baja presión en Exterior...
-
Página 26: Piezas Opcionales
Interfaz LC DX Manual de instalación PIEZAS OPCIONALES ▼ Controladores remotos RBC-AMT32E Controlador remoto cableado (recomendado para LC DX interfaz). TCB-EXS21TLE Programar y accesorios temporizador semanal. RBC-AS21E2 Controlador remoto por cable simplificado para aplicaciones domésticas y en hotel. RBC-AMS41E Controlador remoto por cable con temporizador semanal. RBC-AMS51E Lite-Vision y controlador remoto. -
Página 27: Declaración De Conformidad
Interfaz LC DX Manual de instalación DECLARACIÓN DE CONFORMIDAD Traducción (versión original en Inglés manual de instalación) DECLARACIÓN DE CONFORMIDAD Fabricante: Sarum Electronics Limited Clump Farm Industrial Estate Shaftesbury Lane Blandford DORSET DT11 7TD Reino Unido De acuerdo con las directrices de la directiva sobre compatibilidad electromagnética (2004/108/CE) y la directiva de baja tensión (2006/95/EC), declaramos que el producto se describe a continuación: Denominación genérica: Acondicionador de aire... -
Página 28: Componentes En Servicio
Interfaz LC DX Manual de instalación COMPONENTES EN SERVICIO Interfaz LC DX - RAV-DXC010 009, 010, 011 Cantida Nº de ubicación Nº de componente Descripción 43158187 Transformador 4316V247 Sub PCB MCC-1520-01 4316V418 Control PCB MCC-1403-05 43DX0004 KP1/KP2 Relé y Base 43DX0002 KP3 Relé... -
Página 29: Apéndice
Interfaz LC DX Manual de instalación APÉNDICE... - Página 30 Interfaz LC DX Manual de instalación...
- Página 31 Interfaz LC DX Manual de instalación Nota:...
- Página 32 Toshiba Carrier (UK) Ltd Porsham Close Belliver Industrial Estate Plymouth Devon United Kingdom PL6 7DB +44 (0) 1752 753200 +44 (0) 1752 753222 1402285701R04-ES...
