Indicadores de estado de interruptores
Panel de control Select2 Valley
Descripción general
Pantalla del panel de control

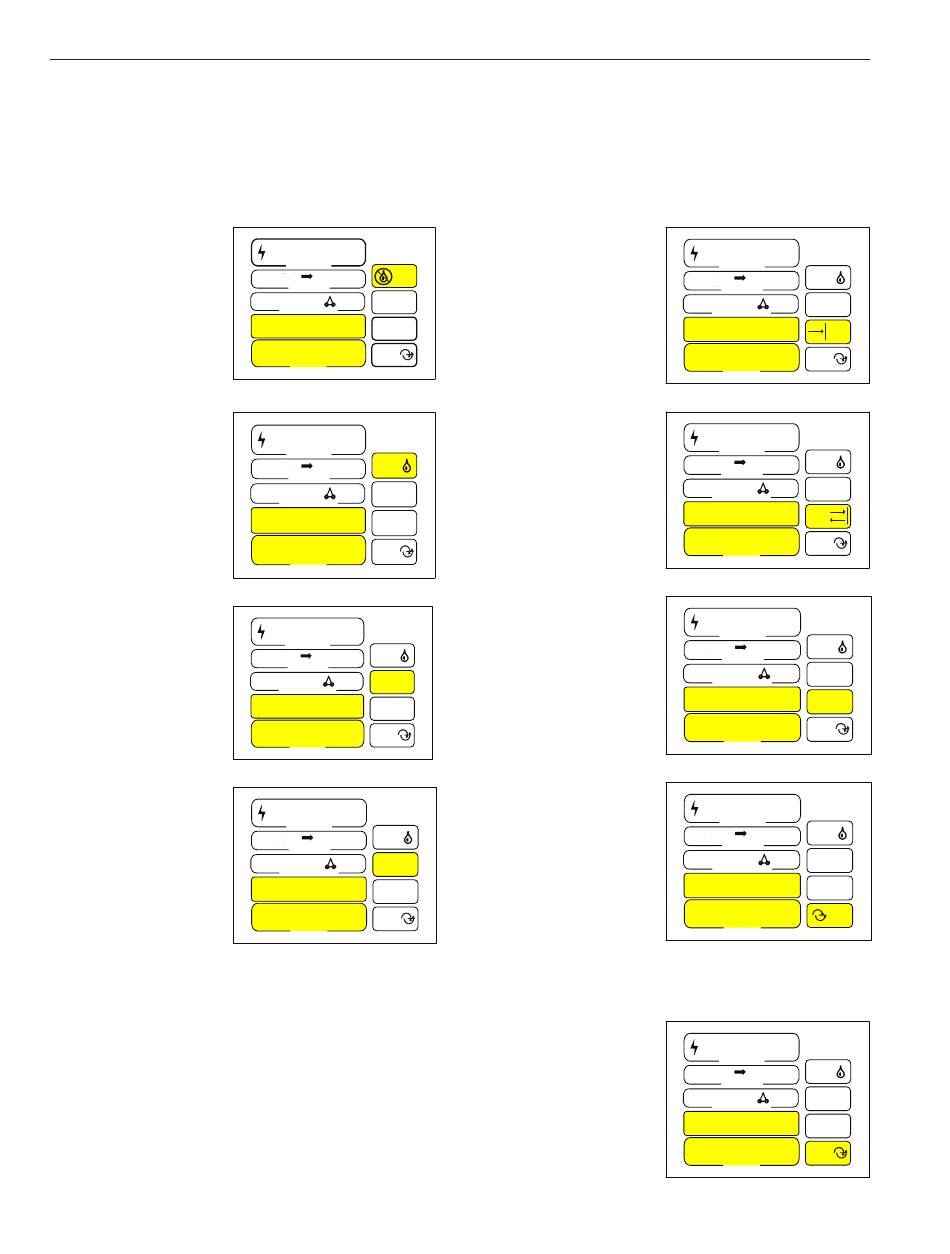

Indicadores de estado de interruptores - Artículo 7
Indican el estado de los interruptores. Cada uno de los indicadores de estado de interruptores aparece en la indicación de datos múltiples
por 2 segundos luego de haberse activado un interruptor antes de que la indicación retorne a su vista predeterminada.
Agua no
La indicación de la Figura 26-1
se activa luego de haberse
pulsado el interruptor WATER
OFF. El estado de interrupto-
res de la hilera 1 permanece
iluminado como se muestra en
la figura cuando el agua está
desactivada.
Agua sí
La indicación de la Figura 26-2
se activa luego de haberse
pulsado el interruptor WATER
ON. El estado de interruptores
de la hilera 1 permanece
iluminado como se muestra en
la figura cuando el agua está
activada.
Autoarranque
activado
La indicación de la Figura 26-3
se activa luego de haberse
pulsado el interruptor AUTO
RESTART ON. El estado de
interruptores de la hilera 2
permanece iluminado como se
muestra en la figura cuando el
autoarranque está activado.
Autoarranque
desactivado
La indicación de la Figura 26-4
se activa luego de haberse
pulsado el interruptor AUTO
RESTART OFF. El estado de
interruptores de la hilera 2
permanece iluminado como se
muestra en la figura cuando el
autoarranque está desactiva-
do.
26
480
ESTADO DE
INTERRUPTOR
VOLTAJE
ESTADO
REARRAN-
QUE
DESACT.
AUTOMÁTICO
DIAGNÓSTICO
AGUA
DESACT.
Figura 26-1
480
ESTADO DE
INTERRUPTOR
VOLTAJE
ESTADO
REARRAN-
QUE
DESACT.
AUTOMÁTICO
DIAGNÓSTICO
AGUA
ACT.
Figura 26-2
480
ESTADO DE
INTERRUPTOR
VOLTAJE
ESTADO
REARRAN-
QUE
ACTIV.
AUTOMÁTICO
DIAGNÓSTICO
AtoAr
ACT.
Figura 26-3
480
ESTADO DE
INTERRUPTOR
VOLTAJE
ESTADO
REARRAN-
QUE
DESACT.
AUTOMÁTICO
DIAGNÓSTICO
AtoAr
DESACT.
Figura 26-4
Autoparada
La indicación de la Figura 26-5
se activa luego de haberse
pulsado el interruptor AUTO
STOP. El estado de interrupto-
res en la hilera 3 permanece
iluminado mientras la
autoparada está activada.
Autoreversa
La indicación de la Figura 26-6
se activa luego de haberse
pulsado el interruptor AUTO
REVERSE. El estado de
interruptores en la hilera 3
permanece iluminado mientras
la autoreversa está activada.
AR/AP desactivadas
La indicación de la Figura 26-7
muestra "INHABIL" cuando
AR-AP (auto-reversa/
autoparada) se desactiva en el
Grupo 4 de configuración.
Parada en posición
activada
La indicación de la Figura 26-8
se activa luego de haberse
pulsado el interruptor SIS ON.
Para volver a indicar el punto
de parada en posición, pulse de
modo alternado los botones
SIS ON y SIS OFF. El estado
de interruptores de la hilera 4
permanece iluminado como se
muestra en la figura cuando la
función de parada en posición
está activada.
Parada en posición
desactivada
La indicación de la Figura 26-9
se activa luego de haberse
pulsado el interruptor SIS OFF.
El estado de interruptores de la
hilera 4 permanece iluminado
como se muestra en la figura
cuando la función de parada en
posición está desactivada.
480
ESTADO DE
INTERRUPTOR
VOLTAJE
ESTADO
REARRAN-
QUE
DESACT.
AUTOMÁTICO
DIAGNÓSTICO
AUTO
PARADA
Figura 26-5
480
ESTADO DE
INTERRUPTOR
VOLTAJE
ESTADO
REARRAN-
QUE
DESACT.
AUTOMÁTICO
DIAGNÓSTICO
AUTO
ATRÁS
Figura 26-6
480
ESTADO DE
INTERRUPTOR
VOLTAJE
ESTADO
REARRAN-
QUE
ACTIV.
AUTOMÁTICO
DIAGNÓSTICO
ARAP
INHABIL
Figura 26-7
480
ESTADO DE
INTERRUPTOR
VOLTAJE
ESTADO
REARRAN-
QUE
DESACT.
AUTOMÁTICO
DIAGNÓSTICO
P-E-P
ACT 270
Figura 26-8
480
ESTADO DE
INTERRUPTOR
VOLTAJE
ESTADO
REARRAN-
QUE
DESACT.
AUTOMÁTICO
DIAGNÓSTICO
P-E-P
DESACT.
Figura 26-9
