E
PARA VERJAS
E
PARA VERJAS
6893
Dib. Núm.

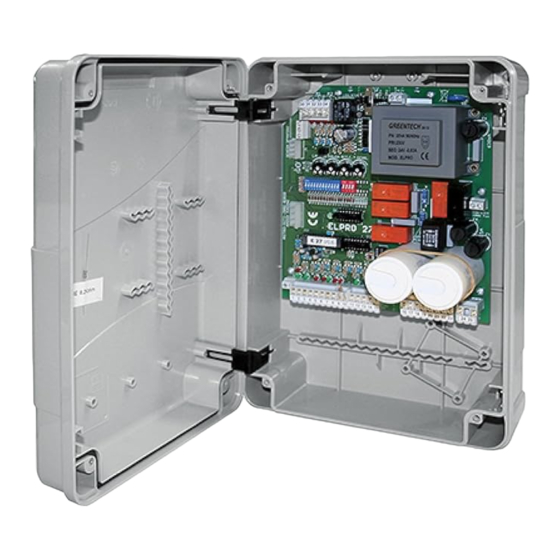

Programador eléctronico con condensadores motor incorporados;
27
adecuado para puertas batientea a una o dos hojas, con o sin final
E
de carrera y por nvarjas corredizasa una o dos hojas (máx. 0,5 CV
con embracue mecánico).
pág. 2, 3, 4, 5, 6, 7
MONOFASICO 230V 50/60Hz
pág. 2, 8, 9, 10, 11, 12
meccanica
FADINI
MONOFASICO 230V 50/60Hz
Via Mantova 177/A - 37053 Cerea (VR) Italy
Tel. +39 0442 330422 r.a. - Fax. +39 0442 331054
e-mail: info@fadini.net - www.fadini.net
DIP-SWITCH B
ON
OFF
1
DIP-SWITCH B
ON
OFF
1
®
e l a b r e v e r j a s
Publicidad
Manuales relacionados para fadini ELPRO 27
Resumen de contenidos para fadini ELPRO 27
- Página 1 PARA VERJAS MONOFASICO 230V 50/60Hz pág. 2, 8, 9, 10, 11, 12 DIP-SWITCH B Via Mantova 177/A - 37053 Cerea (VR) Italy meccanica 6893 Dib. Núm. Tel. +39 0442 330422 r.a. - Fax. +39 0442 331054 FADINI e-mail: info@fadini.net - www.fadini.net...
- Página 2 - El programador debe ser instalado en un lugar seco y protegido, se proporciona agujeros de fijación sobre el contenedor universal FADINI y sobre la caja comercial - Asegurarse que la alimentación al programador sea de 230V ±10%...
- Página 3 PROGRAMADOR ELECTRONICO UNIVERSAL meccanica FADINI MONOFASICO 230V 50/60Hz DIP-SWITCH - B PARA ABREVERJAS DESLIZANTE CON FINAL DE CARRERA: posicionar el Dip Switch B N°1= ON 2 3 4 DIP-SWITCH - A Fotocélula parada en abertura Radio no invierte en abertura Cierre en automático...
- Página 4 PROGRAMADOR ELECTRONICO UNIVERSAL meccanica FADINI MONOFASICO 230V 50/60Hz COSTAS DE SEGURIDAD Las dos entradas proporcionadas a la gestión de los bordes sensibles, se separan para la fase de apertura y la fase de cierre. También puede elegír el tipo de contacto con ellos conectados, entre el mecánico NC y el resistivo 8,2 k a través de los puentes JA1 y JA2.
- Página 5 PROGRAMADOR ELECTRONICO UNIVERSAL meccanica FADINI MONOFASICO 230V 50/60Hz CONEXIONES ELECTRICAS A LOS BORNES PARA LA APERTURA DESLIZANTE - Dip Switch B n°1=ON Accesorio Conexiones electricas Dip-Switch y señalización LED de varias funciónes Salida 24V: 12 13 Electrocerradura: Salida alimentación 12Vac/dc o 24Vac/dc...
- Página 6 PROGRAMADOR ELECTRONICO UNIVERSALE meccanica FADINI MONOFASICO 230V 50/60Hz CONEXIONES ELECTRICAS A LOS BORNES PARA LA ABERTURA DESLIZANTE - Dip Switch B n°1=ON Accesorio Conexiones electricas Señalización LED de las varias funciones Conexión led borne para la conexión de los leds...
- Página 7 : ante de cada movimiento de la OFF: Desactiva el control de seguridades DSA verja, se esta función está habilidada, el Elpro 27 comprueba que todos los dispositivos fotocélulas conectados están libre da obstaculos mpresentes, y corectamente funcionantes, en caso contrario la verja no sale.
- Página 8 PROGRAMADOR ELECTRONICO UNIVERSAL meccanica FADINI MONOFASICO 230V 50/60Hz DIP-SWITCH - B PARA VERJAS BATIENTES: posicionar el Dip Switch B N°1= OFF 2 3 4 DIP-SWITCH - A Fotocélula parada en apertura Golpe de ariete en apertura Radio no invierte en apertura Elimina retraso hoja en apertura, los motores salgan Cierre en automático...
- Página 9 PROGRAMADOR ELECTRONICO UNIVERSAL meccanica FADINI MONOFASICO 230V 50/60Hz COSTILLA DE SEGURIDAD Las dos entradas proporcionadas a la gestión de losbordes sensibles, se separan para la fase de apertura y la fase de cierre. También es posible elegir el tipo de contacto con ellos conectado, entre lo mecánico NC y el resistivo 8,2 k a través de dos puentes JA1 y JA2.
- Página 10 PROGRAMADOR ELECTRONICO UNIVERSAL meccanica FADINI MONOFASICO 230V 50/60Hz CONEXIONES ELECTRONICAS A LOS BORNES PARA LA APERTURA A BATIENTE - Dip Switch B n°1=OFF Dip-Switch y señalización LED de varias funciónes Accesorio Conexiones electricas Salida 24V: 12 13 Electrocerradura: Salida alimentación 12Vac/dc o 24Vac/dc por...
-
Página 11: Final De Carrera
PROGRAMADOR ELECTRONICO UNIVERSAL meccanica FADINI MONOFASICO 230V 50/60Hz CONEXIONES ELECTRONICAS A LOS BORNES PARA LA APERTURA A BATIENTE - Dip Switch B n°1=OFF Accesorio Conexiones electricas Señalación LED de varias funciónes Final de carrera: si los final de carrera , se hace un puente para = se apaga a Fc Apertura M1 las entradas 30 - 31 - 32 - 33 - 34. - Página 12 OFF: Desactiva control de las seguridades DSA : ante de cada movimiento de la verja, se esta función es habilitada, el Elpro 27 comprueba que todos los dispositivos fotocélulas conectados están libre da obstáculos presentes, y corectamente funcionantes, en caso contrario la verja no sale.
