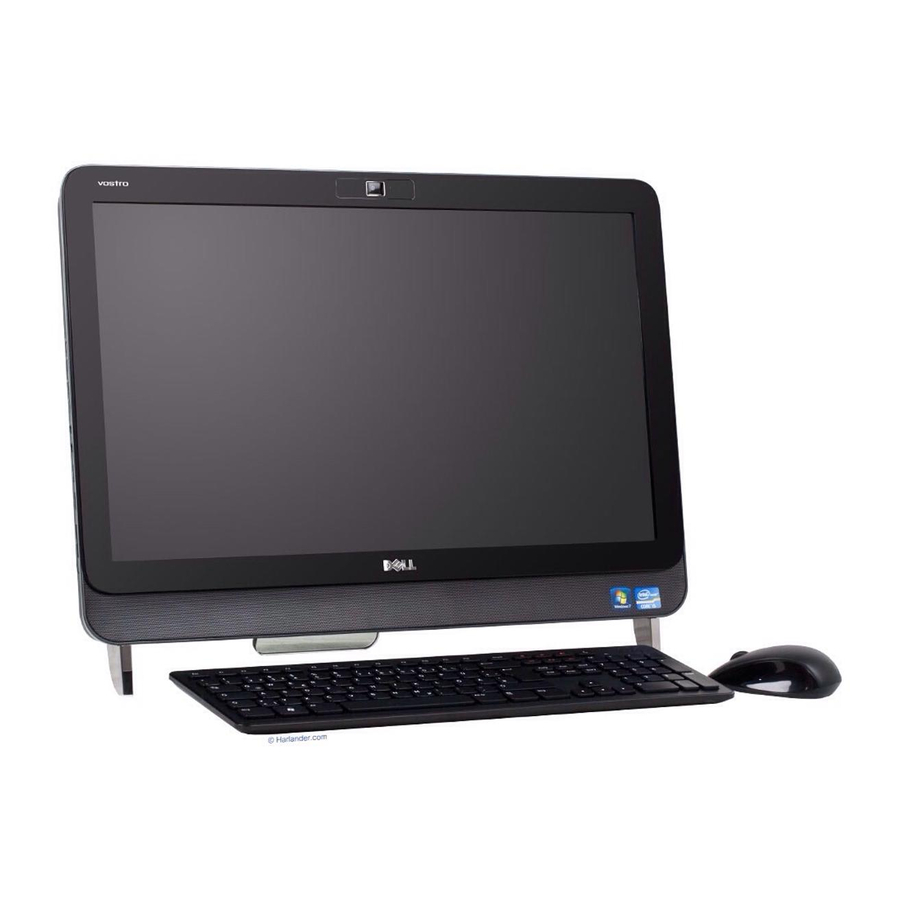

- Página 1 Dell Vostro 360 Manual del propietario Modelo reglamentario: W03C Tipo reglamentario: W03C001...
-
Página 2: Notas, Precauciones Y Avisos
Bluetooth ® ® SIG, Inc. y todo uso de dicha marca por parte de Dell Inc. se realiza bajo licencia. Wi-Fi es una marca ® comercial registrada de Wireless Ethernet Compatibility Alliance, Inc. -
Página 3: Tabla De Contenido
Tabla de contenido Notas, precauciones y avisos..............2 Capítulo 1: Manipulación del equipo............7 ..............7 Antes de trabajar en el interior de su equipo ...................8 Herramientas recomendadas ......................9 Apagado del equipo ..................9 Después de trabajar en el equipo Capítulo 2: Extracción de la cubierta trasera.........11 ...................12 Instalación de la cubierta trasera Capítulo 3: Extracción de la base trasera..........13... - Página 4 Capítulo 9: Extracción del ensamblaje de la unidad de disco duro..29 ................31 Instalación de la unidad de disco duro Capítulo 10: Extracción del panel de entrada/salida......33 ................33 Instalación del panel de entrada/salida Capítulo 11: Extracción del protector de la placa base......35 ..............36 Instalación del protector de la placa base Capítulo 12: Extracción de la tarjeta WLAN..........37...
- Página 5 Capítulo 20: Extracción del ventilador de la CPU........57 ................58 Instalación del ventilador de la CPU Capítulo 21: Extracción del disipador de calor........61 ..............62 Instalación del disipador de calor de la CPU Capítulo 22: Extracción del procesador...........63 .....................64 Instalación del procesador Capítulo 23: Extracción de la placa base..........65 ...................66 Instalación de la placa base...
- Página 6 Exit (Salir) Capítulo 32: Mensajes de error de diagnósticos........95 ................97 Códigos de sonidos de diagnóstico ..................98 Códigos de LED de diagnósticos Capítulo 33: Especificaciones técnicas...........99 Capítulo 34: Cómo ponerse en contacto con Dell........105 ................105 Cómo ponerse en contacto con Dell...
-
Página 7: Capítulo 1: Manipulación Del Equipo
La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se suministran con el producto. -
Página 8: Herramientas Recomendadas
PRECAUCIÓN: Al desconectar un cable, tire del conector o de la lengüeta de tiro, no tire directamente del cable. Algunos cables tienen conectores con lengüetas de bloqueo; si va a desconectar un cable de este tipo, antes presione las lengüetas de bloqueo. -
Página 9: Apagado Del Equipo
Conecte los cables telefónicos o de red al ordenador. Conecte el ordenador y todos los dispositivos conectados a la toma eléctrica. Encienda el equipo. Ejecute Dell Diagnostics para comprobar que el ordenador funciona correctamente. -
Página 11: Capítulo 2: Extracción De La Cubierta Trasera
Extracción de la cubierta trasera Antes de manipular el interior del Siga los procedimientos que se describen en equipo . Quite los tornillos que fijan la cubierta trasera. Quite la cubierta del equipo. Levante y extraiga la cubierta del equipo. -
Página 12: Instalación De La Cubierta Trasera
Instalación de la cubierta trasera Coloque la cubierta trasera sobre el chasis. Presione la cubierta trasera hasta que encaje en su sitio. Coloque los tornillos que fijan la cubierta trasera en el equipo. Después de manipular el interior del Siga los procedimientos que se describen en equipo . -
Página 13: Capítulo 3: Extracción De La Base Trasera
Extracción de la base trasera Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la Extraiga los tornillos que fijan la base trasera al equipo. Tire hacia arriba de la base trasera y sáquela del chasis. -
Página 14: Instalación De La Base Trasera
Instalación de la base trasera Alinee la base trasera en el chasis y asegúrese de que encaja en su sitio. Apriete los tornillos que fijan la base trasera al equipo. cubierta trasera . Coloque la Después de manipular el interior del Siga los procedimientos que se describen en equipo . -
Página 15: Capítulo 4: Extracción Del Pie Frontal
Extracción del pie frontal Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la Quite los tornillos que fijan el pie frontal izquierdo. Extraiga el pie frontal izquierdo. Quite los tornillos que fijan el pie frontal derecho. -
Página 16: Instalación De Los Pies Frontales
Extraiga el pie frontal derecho. Instalación de los pies frontales Alinee los pies frontales en la parte inferior izquierda y derecha del chasis. Apriete los tornillos que fijan los pies frontales izquierdo y derecho. cubierta trasera . Coloque la Después de manipular el interior del Siga los procedimientos que se describen en equipo . -
Página 17: Capítulo 5: Extracción De La Cubierta De La Base Trasera
Extracción de la cubierta de la base trasera Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la Quite los tornillos que fijan la parte superior y el interior de la cubierta de la base trasera. -
Página 18: Instalación De La Cubierta De La Base Trasera
Instalación de la cubierta de la base trasera Alinee la la cubierta de la base trasera sobre el chasis. Apriete los tornillos que fijan la parte exterior y la interior de la cubierta de la base trasera. la base trasera . Coloque cubierta trasera . -
Página 19: Capítulo 6: Extracción De La Cubierta De E/S Posterior
Extracción de la cubierta de E/S posterior Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la Quite los tornillos que fijan la cubierta de E/S posterior. Afloje la cubierta de E/S posterior del chasis y quítela. -
Página 20: Instalación De La Cubierta De Entrada/Salida (E/S) Posterior
Instalación de la cubierta de entrada/salida (E/S) posterior Alinee y fije la cubierta de E/S posterior sobre el chasis. Apriete los tornillos que fijan en su sitio la cubierta de E/S posterior. la base trasera . Coloque cubierta trasera . Coloque la Después de manipular el interior del Siga los procedimientos que se describen en... -
Página 21: Capítulo 7: Extracción De La Unidad Óptica
Extracción de la unidad óptica Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la Desconecte el cable SATA de la unidad óptica. Extraiga el tornillo que fija la unidad óptica al chasis. Extraiga la unidad óptica del equipo. - Página 22 Quite los tornillos que fijan el soporte de la unidad óptica. Retire el soporte del módulo de la unidad óptica.
-
Página 23: Instalación De La Unidad Óptica
Instalación de la unidad óptica Vuelva a colocar el soporte en la unidad óptica y apriete el tornillo que la sujeta. Vuelva a colocar la unidad óptica deslizándola en el equipo. Apriete el tornillo que fija la unidad óptica al chasis. Conecte el cable SATA a la unidad óptica. -
Página 25: Capítulo 8: Extracción Del Módulo De Memoria
Extracción del módulo de memoria Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la Levante la cubierta de la memoria y extráigala del equipo. Suelte los ganchos de retención del módulo de memoria para que salte. Saque el módulo de memoria de su conector en el equipo. - Página 26 Suelte los ganchos de retención del segundo módulo de memoria para que salte. Saque el segundo módulo de memoria de su conector en el equipo.
-
Página 27: Instalación Del Módulo De Memoria
Instalación del módulo de memoria Inserte el módulo de la memoria en el zócalo de la memoria. Presione los ganchos que sujetan el módulo de la memoria. cubierta trasera . Coloque la Después de manipular el interior del Siga los procedimientos que se describen en equipo . -
Página 29: Capítulo 9: Extracción Del Ensamblaje De La Unidad De Disco Duro
Extracción del ensamblaje de la unidad de disco duro Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la cubierta de E/S posterior . Extraiga la base trasera . Extraiga la Retire el tornillo que fija el soporte de la unidad de disco duro al chasis. - Página 30 Desconecte el cable de la unidad de disco duro. Saque el soporte de la unidad de disco duro del chasis. Quite los tornillos que sujetan la caja del disco duro a éste.
-
Página 31: Instalación De La Unidad De Disco Duro
Saque el disco duro de la caja. Instalación de la unidad de disco duro Introduzca el disco duro en el soporte. Coloque los tornillos que fijan la unidad de disco duro a su soporte. Deslice y presione el soporte del disco duro en el chasis para fijarlo. Apriete el tornillo que fijan el soporte del disco duro al chasis. -
Página 33: Capítulo 10: Extracción Del Panel De Entrada/Salida
Extracción del panel de entrada/ salida Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la protector de la placa base . Extraiga el Saque el panel de E/S del chasis. - Página 34 Después de manipular el interior del Siga los procedimientos que se describen en equipo .
-
Página 35: Capítulo 11: Extracción Del Protector De La Placa Base
Extracción del protector de la placa base Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la panel de E/S . Saque el Quite los tornillos que fijan el protector de la placa base. -
Página 36: Instalación Del Protector De La Placa Base
Instalación del protector de la placa base Coloque el protector de la placa base en el chasis. Apriete los tornillos que fijan el protector de la placa base. panel de E/S . Instale el cubierta de E/S posterior . Coloque la la base trasera . -
Página 37: Capítulo 12: Extracción De La Tarjeta Wlan
Extracción de la tarjeta WLAN Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la protector de la placa base . Extraiga el Desconecte los cables de antena de la tarjeta WLAN. -
Página 38: Instalación De La Tarjeta Wlan
Instalación de la tarjeta WLAN Coloque la tarjeta WLAN en su ranura. Apriete los tornillos que fijan la tarjeta WLAN. Conecte los cables de la antena de acuerdo con el código de color de la tarjeta WLAN. protector de la placa base . Coloque el cubierta de E/S posterior . -
Página 39: Capítulo 13: Extracción De Los Altavoces
Extracción de los altavoces Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la protector de la placa base . Extraiga el Desconecte el cable del altavoz de la placa base. -
Página 40: Instalación De Los Altavoces
Extraiga los altavoces del equipo. Instalación de los altavoces Coloque los altavoces en el chasis. Apriete los tornillos que fijan los dos altavoces. Conecte el cable del altavoz a la placa base. protector de la placa base . Coloque el cubierta de E/S posterior . -
Página 41: Capítulo 14: Extracción De La Carcasa Intermedia
Extracción de la carcasa intermedia Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la pie frontal . Extraiga el unidad óptica . -
Página 42: Instalación De La Carcasa Intermedia
Extraiga la carcasa intermedia del equipo. Instalación de la carcasa intermedia Coloque la carcasa intermedia en el chasis. Fije los ganchos hasta que todos ellos encajen en el chasis. Apriete los tornillos que fijan la carcasa intermedia. unidad óptica . Instale la pies frontales . -
Página 43: Capítulo 15: Extracción De La Placa De Control Táctil
Extracción de la placa de control táctil Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la Desconecte los cables del conector de la placa de control táctil. NOTA: La placa de control táctil y el cable forman parte del ensamblaje del panel de la pantalla. -
Página 44: Instalación De La Placa De Control Táctil
Levante la placa de control táctil para extraerla del chasis. Instalación de la placa de control táctil Coloque la placa de control táctil en el chasis. Apriete los tornillos que fijan la placa de control táctil. Conecte los cables del conector en su sitio de la placa de control táctil. cubierta trasera . -
Página 45: Extracción Del Soporte Del Interruptor De Alimentación
Extracción del soporte del interruptor de alimentación Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la Quite el tornillo que fija el soporte del interruptor de alimentación al chasis. Desconecte el soporte del interruptor de alimentación de la placa base. -
Página 46: Instalación Del Soporte Del Interruptor De Alimentación
Suelte el cable de los ganchos del chasis y extraiga el soporte del interruptor de alimentación. Instalación del soporte del interruptor de alimentación Coloque soporte del interruptor de alimentación en el chasis. Conecte el cable del soporte del interruptor de alimentación en la placa base y enganche los cables en los ganchos del chasis. - Página 47 Después de manipular el interior del Siga los procedimientos que se describen en equipo .
-
Página 49: Capítulo 17: Extracción De La Batería De Tipo Botón
Extracción de la batería de tipo botón Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la protector de la placa base . Extraiga el Desprenda las lengüetas que fijan la batería de tipo botón a la placa base. -
Página 50: Instalación De La Batería De Tipo Botón
Instalación de la batería de tipo botón Inserte la batería de tipo botón en la ranura. protector de la placa base . Coloque el cubierta de E/S posterior . Coloque la la base trasera . Coloque cubierta trasera . Coloque la Después de manipular el interior del Siga los procedimientos que se describen en equipo . -
Página 51: Capítulo 18: Extracción Del Ventilador Del Disipador De Calor
Extracción del ventilador del disipador de calor Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la protector de la placa base . Extraiga el Quite los tornillos que sujetan el ventilador al chasis. -
Página 52: Instalación Del Ventilador Del Disipador De Calor
Levante el ventilador del disipador de calor y retírelo del equipo. Instalación del ventilador del disipador de calor Coloque el ventilador del disipador de calor en el chasis. Apriete los tornillos que fijan el ventilador del disipador de calor al chasis. Conecte el conector del ventilador del disipador de calor a su zócalo de la placa base. -
Página 53: Capítulo 19: Extracción De La Tarjeta Del Conversor
Extracción de la tarjeta del conversor Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la cubierta de la base trasera . Extraiga la protector de la placa base . - Página 54 Quite los tornillos que fijan la tarjeta del conversor. 10. Levante y extraiga la tarjeta del conversor del equipo.
-
Página 55: Instalación De La Tarjeta Del Conversor
Instalación de la tarjeta del conversor Coloque los tornillos que fijan la tarjeta del conversor. Inserte el cable blanco en el conector de la tarjeta del conversor. protector de la placa base . Coloque el cubierta de la base trasera . Coloque la cubierta de E/S posterior . -
Página 57: Capítulo 20: Extracción Del Ventilador De La Cpu
Extracción del ventilador de la CPU Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la cubierta de la base trasera . Extraiga la protector de la placa base . -
Página 58: Instalación Del Ventilador De La Cpu
Quite la cinta que sirve para unir el ventilador de la CPU al disipador de calor y saque el ventilador del sistema. Instalación del ventilador de la CPU Coloque los tornillos que sujetan el ventilador de la CPU al chasis. Coloque la cinta que une el ventilador de la CPU al disipador de calor. - Página 59 Después de manipular el interior del Siga los procedimientos que se describen en equipo .
-
Página 61: Capítulo 21: Extracción Del Disipador De Calor
Extracción del disipador de calor Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la cubierta de la base trasera . Extraiga la protector de la placa base . -
Página 62: Instalación Del Disipador De Calor De La Cpu
Instalación del disipador de calor de la CPU Coloque el disipador de calor de la CPU en el chasis. Apriete los tornillos que fijan el disipador de calor de la CPU a la placa base y apriete también el tornillo que lo sujeta al chasis. ventilador de la CPU . -
Página 63: Capítulo 22: Extracción Del Procesador
Extracción del procesador Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la cubierta de la base trasera . Extraiga la protector de la placa base . -
Página 64: Instalación Del Procesador
Instalación del procesador Inserte el prcesador en el zócalo del procesador. Asegúrese de que quede asentado de forma correcta. Baje la cubierta del procesador. Presione la palanca de liberación y muévalo hacia dentro para fijarlo con el gancho de retención. disipador de calor de la CPU . -
Página 65: Capítulo 23: Extracción De La Placa Base
Extracción de la placa base Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la cubierta de la base trasera . Extraiga la protector de la placa base . -
Página 66: Instalación De La Placa Base
15. Levante la placa base del chasis y extráigala del equipo. Instalación de la placa base Alinee y coloque la placa base en el chasis. Coloque los tornillos que fijan la placa base al chasis. Conecte los cables a la placa base. procesador . - Página 67 cubierta de la base trasera . 11. Coloque la cubierta de E/S posterior . 12. Coloque la base trasera . 13. Coloque la cubierta trasera . 14. Coloque la Después de manipular el interior del 15. Siga los procedimientos que se describen en equipo .
-
Página 69: Capítulo 24: Extracción De La Placa Tempan
Extracción de la placa tempan Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la carcasa intermedia . - Página 70 18. Quite los tornillos plateados que fijan la placa tempan al chasis. 19. Suelte los cables de los ganchos del chasis. 20. Deslice y saque la placa tempan del chasis.
-
Página 71: Instalación Del La Placa Tempan
Instalación del la placa tempan Coloque la placa tempan en el chasis. Vuelva a colocar los cables en su sitio y asegúrese de que queden sujetos con los ganchos del chasis. Apriete los tornillos de color plateado y negro que sujetan la placa tempan al chasis. -
Página 73: Capítulo 25: Extracción De La Cubierta Del Altavoz
Extracción de la cubierta del altavoz Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la pie frontal . -
Página 74: Instalación De La Cubierta Del Altavoz
Instalación de la cubierta del altavoz Coloque la cubierta del altavoz en el chasis. Apriete los tornillos que fijan la cubierta del altavoz al chasis. altavoces . Instale los unidad óptica . Instale la carcasa intermedia . Coloque la pies frontales . Coloque de los cubierta de E/S posterior . -
Página 75: Capítulo 26: Extracción Del Embellecedor Frontal
Extracción del embellecedor frontal Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la cubierta de la base trasera . Extraiga la carcasa intermedia . -
Página 76: Instalación Del Embellecedor Frontal
17. Levante el chasis del embellecedor frontal. Instalación del embellecedor frontal Coloque el embellecedor frontal en el chasis. Sujete todo el ensamblaje. Apriete los tornillos que fijan el embellecedor frontal al panel de la pantalla. cubierta de los altavoces . Instale la altavoces . -
Página 77: Capítulo 27: Extracción Del Cable De Señalización Del Diferencial De Baja Tensión (Lvds)
Extracción del cable de señalización del diferencial de baja tensión (LVDS) Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la cubierta de la base trasera . - Página 78 15. Quite la cinta de plástico que sujeta el conector. 16. Desconecte el cable LVDS de su conector y extráigalo del equipo.
-
Página 79: Instalación Del Cable De Señalización Del Diferencial De Baja Tensión (Lvds)
Instalación del cable de señalización del diferencial de baja tensión (LVDS) Conecte el cable LVDS al conector. Fije la cinta de plástico que conecta el cable LVDS al chasis. placa tempan . Coloque la placa base . Coloque la disipador de calor de la CPU . Instale el ventilador de la CPU . -
Página 81: Capítulo 28: Extracción Del Panel De La Pantalla
Extracción del panel de la pantalla NOTA: La placa de control táctil y el cable forman parte del ensamblaje del panel de la pantalla. Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . -
Página 82: Instalación Del Panel De La Pantalla
Instalación del panel de la pantalla NOTA: Al sustituir el panel de la pantalla, quite los soportes del ensamblaje del panel de la pantalla antiguo y colóquelo en el ensamblaje nuevo. Coloque los tornillos de los dos raíles que conectan el panel de la pantalla. Fije de nuevo el embellecedor frontal y el cable LVDS al panel de la pantalla. -
Página 83: Capítulo 29: Extracción De La Cámara Web
Extracción de la cámara Web Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la cubierta de la base trasera . Extraiga la carcasa intermedia . -
Página 84: Instalación De La Cámara Web
18. Saque la cámara Web junto con su cable. Instalación de la cámara Web Coloque la cámara Web en el chasis. Apriete los tornillos que fijan la cámara Web al chasis. Conecte el cable de la cámara Web a la placa base después de la instalación. placa tempan . -
Página 85: Capítulo 30: Extracción De La Antena
Extracción de la antena Antes de manipular el interior del Siga los procedimientos que se describen en equipo . cubierta trasera . Extraiga la base trasera . Extraiga la cubierta de E/S posterior . Extraiga la cubierta de la base trasera . Extraiga la carcasa intermedia . - Página 86 18. Quite los tornillos que fijan cada antena. 19. Levante la antena con sus cables.
-
Página 87: Instalación De La Antena
Instalación de la antena Coloque las dos antenas en el chasis. Coloque los tornillos que fijan cada antena. Coloque la cinta de fijación sobre cada antena. Coloque los cables en los ganchos del chasis. placa tempan . Coloque la cubierta de los altavoces . Instale la altavoces . -
Página 89: Capítulo 31: Aspectos Generales Del Programa De Configuración Del Sistema
Acceso al programa de configuración del sistema Encienda (o reinicie) el equipo. Cuando se muestre el logotipo azul de DELL, espere a que aparezca la solicitud de Cuando aparezca la indicación de F2, pulse <F2> inmediatamente. NOTA: La solicitud de F2 indica que el teclado se ha inicializado. Este mensaje puede aparecer muy rápido, por lo que tiene que estar bien atento, y presionar F2. -
Página 90: Pantallas Del Programa De Configuración Del Sistema
Pantallas del programa de configuración del sistema Menu (Menú): aparece en la parte superior de la ventana del programa configuración del sistema. Este campo ofrece un menú para acceder a las opciones del programa de configuración del sistema. Pulse las teclas < flecha izquierda > y < flecha derecha> para navegar. -
Página 91: Opciones Del Programa De Configuración Del Sistema
Pulsación de tecla Acción <F2> Muestra información sobre cualquier elemento seleccionado en el programa de configuración del sistema. <Esc> Sale de la vista actual o cambia la vista actual a la página Exit (Salir) en el programa de configuración del sistema. <... -
Página 92: Advanced (Avanzadas)
Service Tag (Etiqueta de servicio) Muestra la etiqueta de servicio del ordenador. Asset Tag (Etiqueta de propiedad) Muestra la etiqueta de propiedad del ordenador. Processor Information (Información del procesador) Processor Type (Tipo de procesador) Muestra el tipo de procesador. L2 Cache size (Tamaño del caché L2) Muestra el tamaño de la memoria caché... - Página 93 Configuración de la CPU Limit CPUID Value (Límite Activa o desactiva la Valor predeterminado: de valor CPUID) función del límite de valor activado. CPUID. CPU XD Support Activa o desactiva la Valor predeterminado: (Compatibilidad con CPU función CPU XD. activado. Intel Virtualization Activa o desactiva la Valor predeterminado:...
-
Página 94: Security (Seguridad)
Power Management (Gestión de la energía) Remote Wake Up Permite al equipo Valor predeterminado: (Reactivación remota) encenderse de forma activado. remota. Auto Power On (Encendido Activa o desactiva el Valor predeterminado: automático) encendido automático del desactivado equipo. POST Behavior (Comportamiento durante la POST) NumLock Key (Tecla Bloq Activa o desactiva la luz de Valor predeterminado:... -
Página 95: Capítulo 32: Mensajes De Error De Diagnósticos
Dell). Fallo del ventilador del sistema. Posible fallo del ventilador. CPU fan failure (Error del ventilador de la... - Página 96 SYSTEM has reported that a parameter unidad de disco duro. has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem (AVISO: el SISTEMA DE AUTOSEGUIMIENTO de la unidad de disco duro ha informado de que un parámetro ha...
-
Página 97: Códigos De Sonidos De Diagnóstico
Mensajes de error de diagnósticos Descripción seguridad de los datos regularmente. Un parámetro que se halle fuera del margen puede indicar o no un problema potencial de la unidad de disco duro.) Códigos de sonidos de diagnóstico Ninguna POST con tres sonidos está acompañada de un indicador de luz ámbar intermitente. -
Página 98: Códigos De Led De Diagnósticos
Códigos de LED de diagnósticos LED de encendido Estado de la alimentación Apagado El equipo está apagado o el sistema está en estado S4 (hibernación) o S5 (apagado). El LED está vacío. Blanco fijo El equipo está encendido. Ámbar fijo La placa base no puede iniciarse. -
Página 99: Capítulo 33: Especificaciones Técnicas
Especificaciones técnicas NOTA: Las ofertas pueden variar según la región. Las especificaciones siguientes son únicamente las que deben incluirse por ley con el envío del equipo. Para obtener más información sobre la configuración del equipo, haga clic en Inicio → Ayuda y soporte técnico y seleccione la opción para ver información sobre el equipo. - Página 100 Vídeo Tipo de vídeo: Integrada Gráficos Intel HD / HD 2000 / HD 3000 (dependiendo del tipo de procesador) Discreto NVIDIA GeForce GT 525M Memoria de vídeo: Integrada Hasta 384 MB de memoria de vídeo compartida Discreto Hasta 1 GB Pantalla Tipo WLED HD de 23 pulgadas...
- Página 101 Comunicación Wireless (Inalámbrico) Red de área local inalámbrica interna (WLAN), WiFi y Bluetooth Bus de expansión Tipo de bus PCIE2.0 Velocidad del bus 5 Gb/s Tarjetas de expansión Módulo Mobile PCI Express Módulo WLAN & TVT Mini PCIE Unidades Accesible externamente Un compartimiento para unidades de 5,25 pulgadas Accesible internamente...
- Página 102 Conectores de la placa base Memoria Dos So-DIMM Ventilador del procesador Un conector de 4 patas Ventilador del sistema Un ventilador GPU de 3 patas (con GPU discretos) Procesador Zócalo CPU LGA 1155 patas Indicadores luminosos de control y de diagnóstico Indicador luminoso de alimentación •...
- Página 103 Adaptador de CA Tensión nominal de salida 19,5 +/-1 V CC Batería de tipo botón Dimensiones: 150 W 180 W Altura 25,40 mm (1 pulg.) 30 mm (1,18 pulg.) Anchura 154,70 mm (6,10 pulg.) 155 mm (6,10 pulg.) Profundidad 76,20 mm (3 pulg.) 76,20 mm (3 pulg.) Intervalo de temperatura: En funcionamiento...
- Página 104 Aspectos ambientales Impacto máximo: En funcionamiento 40 G durante 2 ms con un cambio en la velocidad de 51 cm/s (20 pulg./s) Sin funcionamiento 40 G durante 22 ms con un cambio en la velocidad de 609 cm/s (240 pulg./s) Altitud: En funcionamiento De –15,2 a 3048 m (de –50 a 10 000 pies)
-
Página 105: Capítulo 34: Cómo Ponerse En Contacto Con Dell
área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio al cliente: Vaya a support.dell.com.
