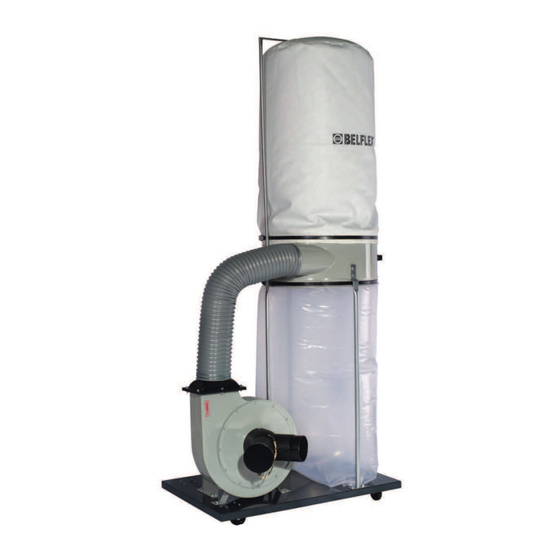

- Página 1 MANUAL DE INSTRUCCIONES ASPIRADOR DE VIRUTA PARA MADERA MODELO BF 2300 DC LEA Y CONSERVE CUIDADOSAMENTE ESTE MANUAL C/ Severo Ochoa, 40-42 P.I. Font del Radium 08403 GRANOLLERS (BCN) Tlf.: 93 861 60 76 – Fax: 93 840 43 08...
- Página 2 CONTENIDO 1. DESEMBALADO Y REVISIÓN DE COMPONENTES. 2. MONTAJE 3. NORMAS DE SEGURIDAD 4. LISTADO DE RECAMBIOS 5. DESPIECE ________________________________________________________ 1. DESEMBALADO Y REVISIÓN DE COMPONENTES. Abra la caja, revise la máquina y compruebe las siguientes partes: A. TUBO B. CUERPO DEL ASPIRADOR Y CONJUNTO VENTILADOR/MOTOR C.
-
Página 3: Montaje
2. MONTAJE Coloque la placa base e instale las cuatro ruedas en los agujeros previstos y apriételas con la llave, (fig.1). Instale el cuerpo del aspirador y el conjunto ventilador/motor utilizando los tornillos y arandelas suministrados, (fig.2). - Página 4 A continuación, instale la salida (L) y embalaje (I) al cuerpo del aspirador según las Fig.3 y 4.
- Página 5 Instale el soporte del colector en la placa base según se indica en la Fig.5 y Fig.6. Al mismo tiempo, debe instalar el soporte superior de bolsa en el soporte del colector según la Fig.7.
- Página 6 Ahora instale un extremo del tubo (A) en el cuerpo del aspirador y el otro extremo al agujero lateral del colector y fíjelo con las 2 abrazaderas (M), según las Fig.8 y 9. Su aspirador de viruta, ahora debe presentar el aspecto de la fig.10. Coloque el colector y las bolsas de filtro (H) sobre el colector y asgúrelo con las bridas según la Fig.11.
-
Página 7: Toma De Tierra
El obturador puede ahora ser instalado en el orificio de entrada del conjunto ventilador/motor según la Fig.13. El aspirador está listo para su puesta en marcha. Antes de conectarlo a la red, compruebe que el voltaje es el adecuado, así como el amperaje, y si se dispone de toma de tierra. -
Página 8: Instrucciones De Seguridad
INSTRUCCIONES DE SEGURIDAD Lea todas las instrucciones y consérvelas para su uso futuro. Asegúrese de que quien utilice la herramienta lea y entienda estas instrucciones. Lea el manual con atención para conocer las aplicaciones y limitaciones de la misma, así como los riesgos potenciales. No abuse del cable. -
Página 9: Declaración
APORTADA FABRICANTE SOBRE SU MODELO FM300 DECLARAMOS QUE: ASPIRADOR DE VIRUTA PARA MADERA MARCA BELFLEX MODELO BF-2300-DC Descrito en la documentación adjunta está conforme a la Directiva de maquinas 2006/42/EC. Y para que así conste firma la presente en Granollers a, 12/03/2020. -
Página 10: Garantía
ABRATOOLS,S.A. Pol.Ind.Font del Radium – Cl/Severo Ochoa, 40-42 08403 Granollers (Barcelona) – Spain Tel: 938616076 * Fax: 938404308 GARANTÍA Modelo (Model) BF-2300-DC Número (Number) FECHA DE VENTA (DATE OF SALE) DÍA (DAY): MES (MONTH): AÑO (YEAR): En caso de avería adjúntese a esta garantía el justificante de compra (albarán, factura), al objeto de evitar pérdidas de tiempo de comprobación. -
Página 11: Despiece Aspirador Viruta Para Madera Bf-2300-Dc
DESPIECE ASPIRADOR VIRUTA PARA MADERA BF-2300-DC... -
Página 12: Lista Recambios Aspirador Viruta Para Madera Bf-2300-Dc
LISTA RECAMBIOS ASPIRADOR VIRUTA PARA MADERA BF-2300-DC... -
Página 13: Servicio Asistencia Técnica / Technical Assistance Services
SERVICIO ASISTENCIA TÉCNICA / TECHNICAL ASSISTANCE SERVICES IBIZA MÚRCIA ALBACETE CIUDAD REAL VALENCIA TALLERES RIGO IBIZA, C.B. RELESUR, S.L.L. JOSE GONZALEZ TEBAR, S.L. BELDA S.A.T. SERVIALFARA, S.L.U. LORENZO BELDA CALVO REP. ELECT. DEL SUROESTE, S.C.L. SR. JOSE GONZALEZ SR. PERE PUERTA AVDA.
