circuitos de detección. Recíprocamente, las sondas de conductividad que se encuentran arriba del nivel del
agua no proporcionan un circuito eléctrico debido a las propiedades relativamente no conductoras del vapor
de agua en comparación con el agua líquida.
La unidad de mando contiene los circuitos de detección. Cuando estos circuitos perciben la
presencia de agua líquida, accionan contactos de control dentro de los módulos del detector que activan
funciones de indicación y control.
El Sistema Eye-Hye proporciona singulares circuitos 'de trayecto múltiple' en donde cada sonda de
conductividad está conectada a sus propios circuitos de detección, contactos de control y mecanismos de
accionamiento de los indicadores visuales, todos ellos dedicados. Cada circuito está encerrado en su propio
gabinete del módulo detector. El suministro eléctrico de cada módulo detector está dotado de fusibles
individuales para evitar que la falla de algún circuito individual afecte a demás canales del sistema. Además
de brindar seguridad operacional, esto facilita el mantenimiento, ya que se puede reparar o remplazar un
canal sencillo sin necesidad de cortar el suministro a todo el sistema. Se dispone de una diversidad de
configuraciones de circuitos de abastecimiento eléctrico para apoyar el tipo y el número de fuentes de
suministro que requiera el usuario.
La indicación del nivel de agua detectado es proporcionada por los indicadores remotos que se
encienden. Típicamente, se usan dos tipos de indicadores: un conjunto vertical de lámparas de un solo color
en el que una lámpara roja encendida indica agua líquida y una lámpara apagada indica vapor de agua; o
bien, podría ser un indicador visual bicolor en el que una lámpara verde indica agua líquida y una lámpara roja
indica vapor de agua. Típicamente, estos indicadores se encuentran en la estación de la unidad de mando, la
estación del agua de alimentación o la estación de purga, así como también en la sala de control.

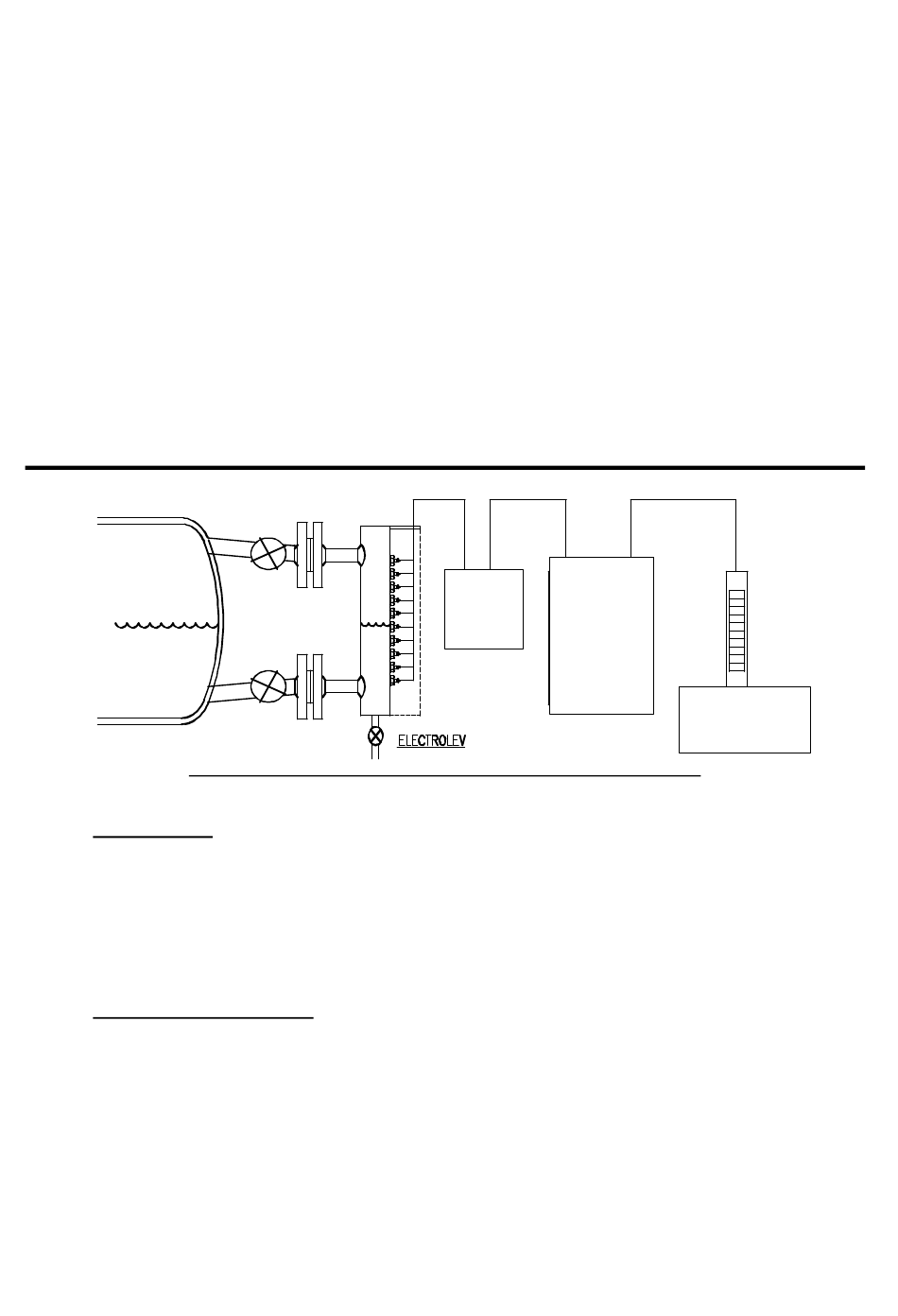

Figura 1.- COMPONENTES E INSTALACIÓN TÍPICA DEL SISTEMA EYE-HYE
3.)
Componentes:
El Sistema Electro-Eye-Hye está integrado por tres elementos principales, a saber:
1.)
La columna de agua y las sondas de conductividad de la Columna Electrolev.
2.)
La unidad de mando que contiene los circuitos electrónicos del sistema Electro-Eye-Hye.
3.)
El indicador o indicadores locales y remotos (el tipo y el número pueden variar de acuerdo con
los requerimientos del sistema).
C.)
Desempaque e inspección:
Al recibir el Sistema Eye-Hye revise los empaques para verificar que no presenten ningún daño.
Reporte a la empresa de transporte en cuanto sea posible, cualquier condición que le produzca desconfianza,
a fin de evitar que se acepte mercancía averiada. Clark-Reliance no será responsable de ninguna mercancía
dañada durante el tránsito o almacenamiento, ni de ninguna pérdida o daño posterior atribuible al
almacenamiento indebido o a la exposición a los elementos como resultado del daño causado a los
recipientes de embarque.
Verifique que todos los materiales estén presentes como figuran en la Guía de carga de embarque
que se proporciona con cada envío. Reporte inmediatamente cualquier discrepancia a Clark-Reliance. Al
momento de llamar, tenga a la mano el número del pedido y la guía de carga de embarque de
Clark-Reliance.
Spanish CE 539XCR1.doc
2
Caja
de
empal
2 de 12
Unidad
de
mando
Indicador
remoto
5/4/01
