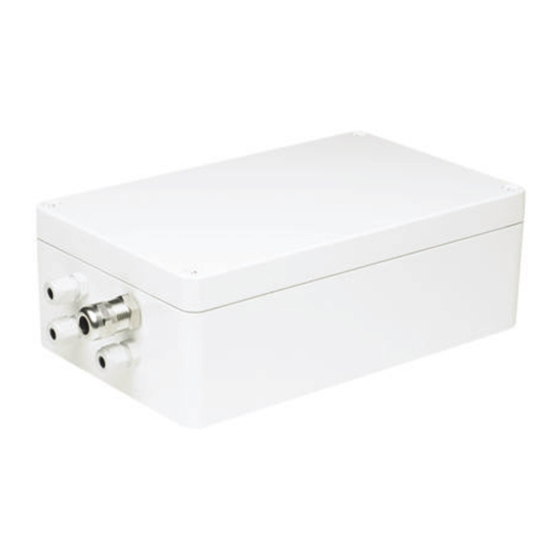

- Página 1 Fuentes de alimentación Serie MIC MIC Series Manual de instalación...
-
Página 3: Convenciones De Este Manual
El texto era completo y correcto en el momento de la impresión. Debido al desarrollo continuo de productos, el contenido del manual puede cambiar sin previo aviso. Bosch Security Systems no acepta responsabilidad alguna por los daños que resulten directa o indirectamente de fallos, procesos inacabados o discrepancias entre el manual y el producto que se describe. - Página 4 Caída de la unidad o daños en la carcasa de la misma; – el funcionamiento de la unidad presenta cambios notables; – la unidad no funciona con normalidad cuando el usuario sigue las instrucciones de funcionamiento. F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc.
-
Página 5: Avisos Importantes
13. Conexiones, cambios o modificaciones: únicamente se deben utilizar conexiones y accesorios especificados por el fabricante. Cualquier cambio o modificación del equipo que no haya sido aprobado expresamente por Bosch podrá invalidar la garantía o, en caso de contrato de autorización, la autoridad para utilizar el equipo. - Página 6 Sin embargo, no se garantiza la ausencia de interferencias en una instalación determinada. Si este equipo causa interferencias perjudiciales en la recepción de F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc.
- Página 7 UL solo ha probado lo relacionado con los riesgos de incendio, descarga o daños personales según aparece en el documento Standard(s) for Safety for Closed Circuit Television Equipment, UL Bosch Security Systems, Inc. Manual de instalación F.01U.265.804 | 1.0 | 2010.12...
- Página 8 Este producto cumple con las siguientes directivas CE: – Directiva (89/336/CE según enmiendas) – Directiva LV (73/23/CE) – RoHS (Restricción de uso de sustancias peligrosas) 2002/95/CE, EMC, CISPR B y CTIC F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc.
-
Página 9: Asistencia Al Cliente Y Reparaciones
Correo electrónico: customer.service@cn.bosch.com Garantía e información adicional Si tiene alguna consulta sobre la garantía o desea obtener más información, póngase en contacto con el representante de Bosch Security Systems o visite nuestro sitio Web en www.boschsecurity.com. Bosch Security Systems, Inc. -
Página 10: Instalación
[MIC-ALM]) – Una preinstalación para una tarjeta de interfaz de señales (MIC-BP4) para conectar la telemetría al equipo bifásico de Bosch – Un terminal atornillado para todos los cables (compuestos, de telemetría y auxiliares) dentro y fuera de la carcasa –... -
Página 11: Herramientas Suministradas Por El Usuario
Conducto metálico adecuado para contener cables de alimentación externos a la carcasa de la fuente de alimentación 2.1.2 Herramientas suministradas por el usuario – Herramienta de enroscamiento de anillo (modelo Davico DHCR15 o equivalente) – Destornillador de cabeza Phillips Bosch Security Systems, Inc. Manual de instalación F.01U.265.804 | 1.0 | 2010.12... -
Página 12: Conexión A Tierra En La Tarjeta De Circuitos Impresa
MIC-IR-24PSU-UL) tienen cinco (5) fusibles de 20 mm (resaltados en azul en la Figura 2.2). La siguiente tabla muestra los valores de fusible que se deben instalar para una protección correcta de las fuentes de alimentación. F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc. - Página 13 Sustituya los fusibles solo por otros del mismo tipo y potencia para evitar riesgos de incendio, daños o lesiones. Instalar fusibles distintos a los descritos invalida la garantía del producto y podría ocasionar daños en los equipos o lesiones al técnico. Bosch Security Systems, Inc. Manual de instalación F.01U.265.804 | 1.0 | 2010.12...
-
Página 14: Fuentes De Alimentación Mic Para Cámaras Mic Sin Infrarrojos
(Vídeo conmutado) CN1 ( Conexión coaxial Toma BNC Salida de vídeo) Encabezado de la tarjeta auxiliar Conector Conexión a tierra Conexión a tierra Fusible 2: protección del primario F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc. - Página 15 Tipo de conexión/ terminal en la terminal terminal tarjeta de circuitos impresa Fusible 1: protección de cámara MIC -- Fusible 3: protección del calefactor Fusible 5: protección del calefactor Bosch Security Systems, Inc. Manual de instalación F.01U.265.804 | 1.0 | 2010.12...
-
Página 16: Fuentes De Alimentación Mic Para Cámaras Mic De Infrarrojos
(conexiones a la cámara) USB a convertidor de RS-485 Terminal atornillado o conector Molex Control de RS-485 [Opcional] auxiliar, lámparas de Terminal atornillado infrarrojos Unidad de limpieza Terminal atornillado F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc. - Página 17 Conexión a tierra tierra Fusible 2: protección del primario Fusible 4: unidad de limpieza Fusible 3: lámparas de infrarrojos Fusible 1: protección de cámara Fusible 5: protección de cámara Bosch Security Systems, Inc. Manual de instalación F.01U.265.804 | 1.0 | 2010.12...
- Página 18 [NEC] de EE. UU.), con el Código Eléctrico Canadiense, parte I (también denominado CE Code o CSA C22.1) y con todos los códigos locales aplicables. Bosch Security Systems Inc. no acepta responsabilidad alguna por daños ni pérdidas ocasionados por una instalación incorrecta o inadecuada.
- Página 19 Para instalar la fuente de alimentación, siga estos pasos: Seleccione el lugar para montar la fuente de alimentación MIC de forma que no se pueda manipular intencionada ni accidentalmente. Bosch recomienda usar un armario con cierre. Localice los cuatro (4) orificios de montaje de la carcasa de la fuente de alimentación.
- Página 20 HD1 según estén identificados en la siguiente tabla y en la tarjeta de circuito impresa. Tenga en cuenta la polaridad y tensión. Marca en la Descripción tarjeta de circuitos impresa Directo F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc.
- Página 21 (elemento 2, Figura 2.6). Figura 2.6 Carcasa de la fuente de alimentación MIC con prensas identificadas Referen Descripción Tamaño de la prensa Salida óptica de vídeo Cable de vídeo compuesto Bosch Security Systems, Inc. Manual de instalación F.01U.265.804 | 1.0 | 2010.12...
- Página 22 E/S de telemetría a RS-422/485 [Tx +] Violeta TxB de dúplex completo HD3-8 Vídeo Salida de vídeo de cámara óptica Principal a la sala de control (coaxial, BNC CN1) F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc.
- Página 23 Consulte el manual de instalación de MIC612 para obtener más información. 25. Pase el cable de telemetría a través de la prensa M12 de la parte inferior derecha (elemento 4, Figura 2.6). Bosch Security Systems, Inc. Manual de instalación F.01U.265.804 | 1.0 | 2010.12...
- Página 24 24 VCA está instalado en el fusible FS4 (con potencia nominal de 2,5 A). Realice las siguientes conexiones de bomba limpiadora al bloque de terminales HD7 (marcado como "Washer Drive" en la tarjeta de circuitos impresa): F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc.
- Página 25 32. Verifique que los siguientes LED están encendidos (según el modelo de fuente de alimentación MIC): Referen Descripción Modelos MIC sin infrarrojos LED 2 Suministro de 18 VCA activo para la cámara LED 4 Suministro activo para calefactor opcional Bosch Security Systems, Inc. Manual de instalación F.01U.265.804 | 1.0 | 2010.12...
- Página 26 33. Vuelva a colocar la tapa de la carcasa y apriete los cuatro (4) tornillos prisioneros de la misma para asegurarse de que la carcasa quede herméticamente cerrada. F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc.
-
Página 27: Puesta En Funcionamiento De La Cámara Con La Opción De Calefactor Instalada
Los calefactores tienen control termostático y pueden encenderse automáticamente a +5 °C (+41 °F) y apagarse a +15 °C (+59 °F). Compruebe todas las conexiones. Bosch Security Systems, Inc. Manual de instalación F.01U.265.804 | 1.0 | 2010.12... - Página 28 | Instalación Fuentes de alimentación Serie MIC Cierre la carcasa de la fuente de alimentación. 10. Vuelva a conectar la fuente de alimentación a la toma de corriente. F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc.
- Página 29 Fuentes de alimentación Serie MIC Planos de dimensiones | es Planos de dimensiones 288 mm (11.3 in.) 260 mm (10.2 in.) 240 mm (9.5 in.) Bosch Security Systems, Inc. Manual de instalación F.01U.265.804 | 1.0 | 2010.12...
- Página 30 | Planos de dimensiones Fuentes de alimentación Serie MIC F.01U.265.804 | 1.0 | 2010.12 Manual de instalación Bosch Security Systems, Inc.
- Página 32 Bosch Security Systems, Inc. 850 Greenfield Road Lancaster, PA 17601 U.S.A. www.boschsecurity.com © Bosch Security Systems, Inc., 2011...
