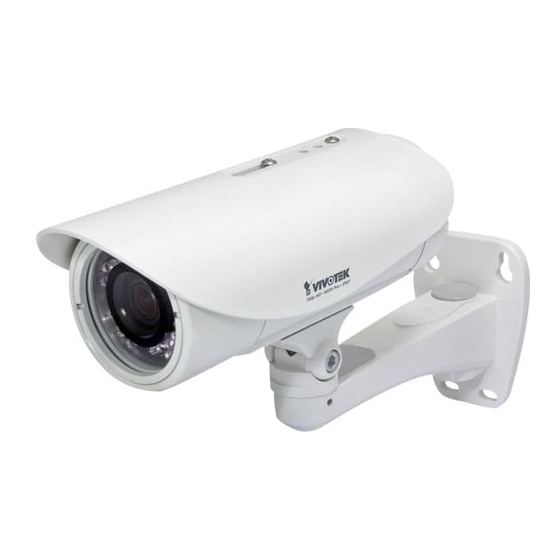

Vivotek IP8335H Guía De Instalación Rápida
Ocultar thumbs Ver también para IP8335H:

Publicidad

Enlaces rápidos

720p HD WDR Pro IP67
Quick Installation Guide
Deutsch
Italiano
Türkçe
English
Français
Español
Português
Polski
Русский
Česky
Svenska
繁中
簡中
日本語
IP8335H
This guide describes the basic functions of IP8335H. More
details can be found in the User Manual.
IP Sur veillance

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Vivotek IP8335H

  • Página 1 720p HD WDR Pro IP67 Quick Installation Guide Deutsch Italiano Türkçe English Français Español Português Polski Русский Česky Svenska 繁中 簡中 日本語 IP8335H This guide describes the basic functions of IP8335H. More details can be found in the User Manual. IP Sur veillance...
  • Página 2: Advertencia Antes De La Instalación

    Advertencia antes de la instalación Apague la cámara de red si aparece Consulte el manual del usuario humo o algún olor no habitual. para ver la temperatura de funcionamiento. Póngase en contacto con su distribuidor si ocurriera esto. No toque la cámara de red si hubiera No coloque la cámara de red tormentas.
  • Página 3: Compruebe El Contenido Del Embalaje

    Compruebe el contenido del embalaje IP8335H Adhesivo de alineación Visera Llave inglesa / Conector hembra RJ45 / Conectador hembra / Cinta de doble cara / Tornillos Adaptador de alimentación Soporte de montaje en la pared Conector impermeable (para copia Gel de sílice de seguridad) Guía rápida de instalación / Tarjeta...
  • Página 4: Descripción Física

    Descripción física Detector de luz Objetivo LED IR Control de enfoque Botón Reset Control de zoom Bloque de terminales de E/S generales Socket Ethernet Ranura de tarjetas 10/100 RJ45 SD/SDHC Toma para el cable de alimentación Fuente de alimentación alterna CA AC 24V + AC 24V - ES-53...
  • Página 5: Instalación Del Hardware

    Instalación del hardware 1. Fije a la pared el adhesivo de alineación. Taladre los tres orificios en la pared. Introduzca a continuación los tacos de plástico suministrados en los orificios y asegure la placa con los tornillos suministrados. 2. Inserte el cable RJ45 a través de la abertura frontal del soporte para el montaje en la pared. (Si desea utilizar dispositivos externos, como sensores y alarmas, consulte los pasos de montaje en la siguiente página).
  • Página 6 Conector impermeable Componentes del conector impermeable Arandela (A) Tuerca de los tornillos (B) Cierre hermético (C) Cierres herméticos (D) Carcasa (E) Tuerca hermética (F) Definición de las clavijas (Pin) El bloque terminal es accesible cuando se abra la cubierta posterior. Ranura Micro SD Ethernet Encendido...
  • Página 7 Pasos de ensamblaje 1. Desmonte los componentes del conector impermeable en la parte (A) – (F), tal y como se muestra en la imagen superior. 2. Extraiga el tapón de goma de la parte inferior de la cámara de red y fije adecuadamente la arandela (A) y la tuerca del tornillo (B).
  • Página 8: Implementación De La Red

    Implementación de la red Power over Ethernet (PoE) Si se utiliza un conmutador con capacidad para PoE La cámara es compatible con PoE, lo que permite la transmisión de alimentacióny datos a través de un único cable de Ethernet. Consulte la siguiente ilustraciónpara conectar la cámara a un conmutador con capacidad para PoE mediante uncable de Ethernet.
  • Página 9: Asignación De La Dirección Ip

    Wizard 2 3. El programa buscará los receptores de vídeo, los servidores de vídeo o las cámaras de red de VIVOTEK situados en la misma red local. 4. Tras una breve búsqueda, aparecerá la ventana del instalador principal. Haga doble clic sobre la dirección MAC que coincida con la que está...
  • Página 10: Listo Para Su Uso

    Listo para su uso 1. Una sesión de navegación con la cámara de red debería aparecer como se muestra a continuación. 2. Debería visualizar el vídeo en directo proveniente de su cámara. También puede instalar el software de grabación de 32 canales que viene en el CD del software si realiza un despliegue de múltiples cámaras.
  • Página 11 5. Ajuste la carcasa de las lentes. 6. Sustituya el gel de sílice con uno nuevo si abra la carcasa posterior durante el procedimiento de la instalación. Nota Retire la lámina de aluminio de la bolsa al vacío y extraiga el gel de sílice. Fije el gel de sílice con la cinta de doble cara suministrada.
  • Página 12 P/N: 625015800G Ver.1.0 Copyright 2011 VIVOTEK INC. All right reserved. New Taipei City...
