Tabla de contenido
Manuales relacionados para Clemsa CLAS 6
Resumen de contenidos para Clemsa CLAS 6
-
Página 2: Tabla De Contenido
ÍNDICE 1.-ÍNDICE ......................1 2.-DESCRIPCIÓN ....................3 3.-CARACTERÍSTICAS PRINCIPALES ..............3 4.-CONEXIONADO ....................3 4.1.-ENTRADA DE SUMINISTRO ELÉCTRICO (BORNES 1, 2, 3 y 4) ....... 3 4.2.-TOMA DE TIERRA (BORNE 5).................. 4 4.3.-CONEXIONES DE MOTOR (BORNES 6, 7 y 8) ............4 4.4.-SALIDA 220 V. -
Página 3: Descripción

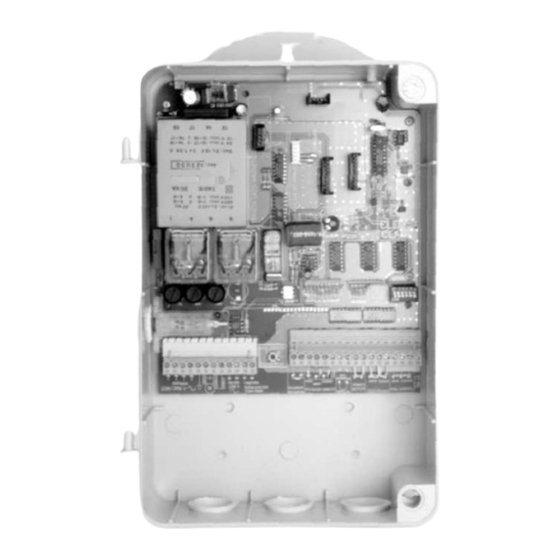

El modelo CLAS 6 es un Cuadro de Control de alta gama para accionamientos monofásicos de 220 V CA, y el modelo CLAS 6 T para accionamientos monofásicos de 220 V CA, trifásicos de 380 V CA y de hasta 1500 W de potencia. -
Página 4: Toma De Tierra (Borne 5)
- 220 V con/sin neutro: Conectando las fases a los bornes 2, 3, 4 y efectuando un puente entre los bornes 3 y 1. Monofásicos (modelo CLAS 6): - 220 V: Conectando uno de los polos al borne 1 y el otro al borne 2. Es necesario efectuar un puente entre los bornes 1 y 3. -
Página 5: Función Manual / Semiautomática (Bornes G Y H)
4.8.-FUNCIÓN MANUAL / SEMIAUTOMÁTICA (BORNES G y H) - FUNCIÓN MANUAL (cierre por pulsación) Cuando la puerta está abierta, el tiempo de pausa es infinito. Finaliza por pulsación de cerradura o telemando. Es decir, la puerta comienza a cerrarse al pulsar manualmente. Esta función se selecciona efectuando un puente entre los bornes G y H. -
Página 6: Seguridad Al Cerrar (Bornes L Y M)
4.12.-FINALES DE CARRERA (BORNES N, O, P y Q) El Cuadro CLAS 6 está equipado con bornes para la conexión de finales de carrera normalmente cerrados (N/C), sean éstos mecánicos (conectar en bornes N, O y P) o magnéticos (hacerlo en N, O, P y Q). -
Página 7: Funcionamiento. Instrucciones De Uso
3.- FRENO ELECTRÓNICO. (Sólo CLAS 6) ON: Activado. El freno electrónico funcionará cada vez que se pare la puerta, lo que le hace útil en puertas con inercia (sólo utilizable en cuadros monofásicos modelo CLAS 6). OFF: Desactivado. 4.- APERTURA SIN PARO. -
Página 8: Cierre Por Fin De Fotocélula
"golpe de inversión", la puerta comenzará a cerrarse, hasta que volvamos a pulsar, momento en que se detendrá el golpe de inversión y el Cuadro de Control CLAS 6 memorizará su tiempo de duración y la puerta iniciará la maniobra de apertura. -
Página 9: Antiaplastamiento
5º.- Al llegar la puerta al final del recorrido de cierre, si tiene final de carrera, la puerta para- rá y se habrá acabado la programación, apagando la luz de señalización de maniobra y los semáfo- ros. Si no tiene final de carrera, accione el telemando o el pulsador de prueba cuando la puerta haya llegado al final del recorrido. -
Página 10: Alarma Por Obstrucción
TLM (1 y 3) hasta la entrada de pulsador, o de orden directa de ABRIR del CLAS 6, según sus necesidades. - Página 11 Semáforos Sencillos: Indican la maniobra que realiza la puerta. Ámbar: Abriendo Verde: Puerta abierta. Rojo: Cerrando. Si se quiere ubicar en varios lugares, las conexiones se deben realizar poniendo en paralelo todas la lámparas. Puede ser de tres colores: Tarjeta TS 3.1 Tarjeta TS 2 o sólo dos colores: Semáforos con Regulación de Tráfico:...
-
Página 12: Accesorios Opcionales
13.-ACCESORIOS OPCIONALES Tarjetas Luz de garaje: Modelo TLG 2 (Tarjeta que dispone de una salida a 220 V CA (500 W), temporizada entre 2 y 140 segundos). Modelo TLG 3 (Tarjeta con una salida libre de potencial en forma de impulso, con una duración de 1 segundo).
