- Página 1 Manual del usuario IVA 7100 Dual IVA 7100 Quad IVA 7100 Hexa IVA 7100 Octa...

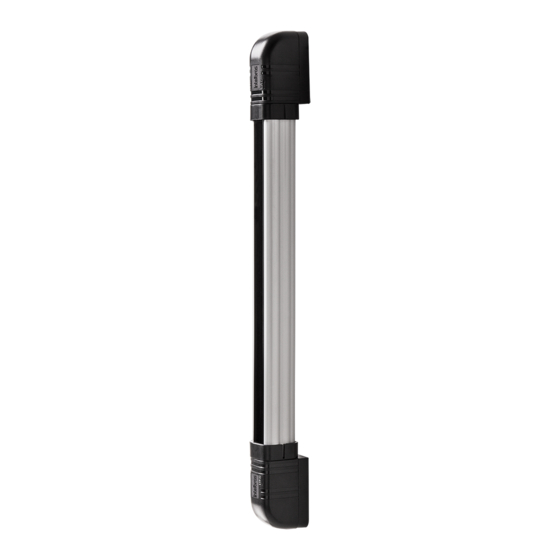

- Página 2 Felicitaciones, acaba de comprar un producto con la calidad y seguridad de Intelbras. La familia de sensores multihaces IVA 7100 Dual, Quad, Hexa y Octa se diseñó para proporcionar una barrera infrarroja capaz de cubrir un área más grande (altura × longitud de la barrera). Estos sensores se pueden instalar en ambientes interiores, semiabiertos y exteriores sin que se degrade el funcionamiento, es decir, sin provocar disparos no deseados.
-
Página 3: Cuidados Y Seguridad
» Instale el transmisor y el receptor de modo que estén alineados. » LGPD - Ley General de Protección de Datos Personales: Intelbras no accede, transfiere, captura ni realiza ningún otro tipo de procesamiento de datos personales de este producto. - Página 4 » Para instalar sensores en perímetros, siga siempre la siguiente disposición de sensores a continuación: CANAL A CANAL B CANAL B CANAL B CANAL A CANAL A CANAL B CANAL A » Para evitar interferencias entre sensores en el mismo canal, respete la distancia de protección lateral como se especifica a continuación: CANAL B CANAL B...
- Página 5 » La función de Sincronismo debe utilizarse para aumentar la robustez de la barrera de infrarrojos. Se habilita quitando el jumper J2 del RX y conectando los terminales SINC (Sincronismo) del RX y TX a través de un cable estándar para sistemas de alarma (no suministrado con el producto).
-
Página 6: Tabla De Contenido
Índice 1. Especificaciones técnicas 2. Producto 3. Instalación 4. Solución de problemas Póliza de garantía Término de garantía... -
Página 7: Especificaciones Técnicas
1,4 kg 1,6 kg En el modelo IVA 7100 DUAL, si el cable SINC (Sincronismo) no está conectado, se disparará si el haz superior se interrumpe individualmente tanto en el modo de alineación como en el modo continuo. 2. Producto... -
Página 8: Instalación
3. Instalación 1. Por razones de seguridad, es necesario abrir los sensores para identificar cuál es el transmisor y cuál es el receptor. A continuación, el paso a paso para abrir el gabinete del sensor y realizar la instalación necesaria: a. -
Página 9: Receptor (Rx)
Bornes LED - Alinhamento e Disparo LED - alineación y disparo Transmisor (TX) Canales de frecuencia Interruptor tamper Tamper Niveles de potencia RECEPTOR Receptor Receptor Con Jumper - Canal de frecuencia A - (predeterminado de fábrica) Canales de frecuencia Sin Jumper - Canal de frecuencia B Con Jumper - no se requiere cable de sincronización (predeterminado de fábrica) Sincronización Sin Jumper - Se requiere cable de sincronización... - Página 10 Siga los pasos a continuación para realizar esta configuración: 1. Tire de la base del tubo de aluminio; 2. Retire la placa y el Jumper del Buzzer (Jumper J6); 3. Coloque la placa de nuevo en el tubo de aluminio mientras observa la ranura y luego coloque la base del tubo de aluminio.
- Página 11 7. Con el sensor en el modo de Alineación , realice el procedimiento que se describe a continuación para alinear los sensores: Si el modelo IVA 7100 DUAL está en Función de Sincronismo (cable SINC conectado), seguirá el procedimiento de alineación estándar. Sin embargo, si el cable SINC no está conectado, la alineación solo debe realizarse interrumpiendo el haz inferior, ya que el buzzer siempre sonará...
-
Página 12: Solución De Problemas
Realice pruebas de caminada en varios puntos de la barrera para asegurarse de que no haya ningún reflejo de los rayos infrarrojos en el suelo, la pared u objetos reflectantes. Si se encuentra reflexión, baje la potencia al nivel más bajo y repita la prueba. Si la reflexión persiste incluso en el nivel de potencia C, retire el jumper de alimentación para obtener la potencia mínima. -
Página 13: Póliza De Garantía
Para las ciudades en donde no hay un centro de servicio, deberá solicitarse una recolección mediante el servicio de paquetería asignado por Intelbras, sin ningún costo adicional para el consumidor. El aparato defectuoso debe ser revisado en nuestro Centro de Servicio para evaluación y eventual cambio o reparación. Para instrucciones del envío o recolección favor comunicarse al Centro de Servicio:... -
Página 14: Término De Garantía
7. Intelbras no se hace responsable por la instalación de este producto, y también por eventuales intentos de fraudes y/o sabotajes en sus productos. Se recomienda que el Señor Consumidor mantenga las actualizaciones del software y aplicaciones utilizadas en día, si es el caso, así... - Página 15 Atención al cliente: +55 (48) 2106 0006 Soporte vía e-mail: soporte@intelbras.com Importado en Brasil por: Intelbras S/A – Indústria de Telecomunicação Eletrônica Brasileira Rodovia SC 281, km 4,5 – Sertão do Maruim – São José/SC – 88122-001 01.21 CNPJ 82.901.000/0014-41 – www.intelbras.com.br | www.intelbras.com...
