Manual de Instalación

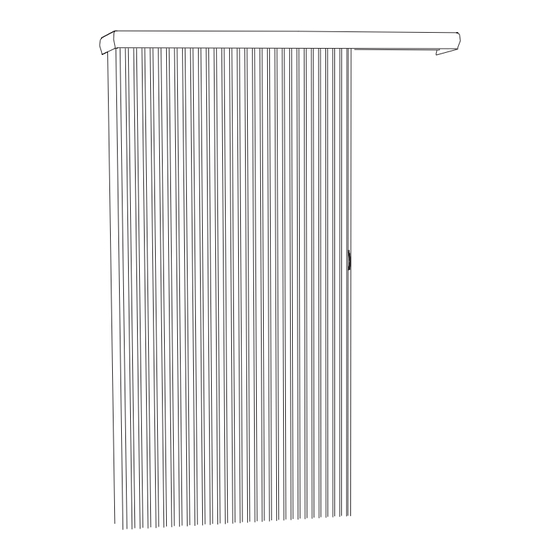

Duette
®
Vertiglide

Publicidad

Tabla de contenido
loading

Resumen de contenidos para HunterDouglas Duette

  • Página 1 Manual de Instalación Duette ® Vertiglide...
  • Página 2: Tabla De Contenido

    Indice Materiales y herramientas necesarias Vista del producto.................... Materiales requeridos..................Instalación Instalación por dentro del marco..............Montaje de los soportes de instalación............Instalación de los componentes en el riel superior.......... Instalación del tensor de cordón..............Instalación del riel superior................Instalación de rieles verticales fijos..............Ajuste de la cortina..................
  • Página 3: Materiales Y Herramientas Necesarias

    Comprueba el diagrama para asegurate que tengas las piezas necesarias para la instalación. El kit de instalación que recibiste con tus cortinas Duette se especificó al ® momento de hacer tu pedido, y está basado en tus necesidades específicas de instalación, puede incluir:...
  • Página 4: Vista Del Producto

    Materiales y herramientas necesarias Vista del producto Proyección de galería Soporte de instalación de galería Galería Esquinero para galería Placa final del Carro guía riel superior lado izquierdo Tensor Cordón Escuadras de cordón de instalación Carro porta tela Riel superior Clip porta tela Riel móvil...
  • Página 5: Materiales Requeridos

    Materiales y herramientas necesarias Carro guía lado izquierdo Soporte estacionario Soporte de instalación inferior Riel superior Riel vertical fijo Tornillo (Para placa final de riel superior) Sujetador de riel Carro porta tela Riel móvil Placa final de riel superior Imán riel superior Cordón Tensor de cordón •Nivel de gota...
  • Página 6: Instalación

    Instalación Instalación dentro de marco Lee y sigue los siguientes pasos para realizar la instalación. Determina el tipo de cortina Verifica que estas recibiendo la persiana que ordenaste, identificando si está es apertura a la izquierda, apertura a la derecha, agrupamiento al centro, apertura a ambos lados o Duolite.
  • Página 7: Soportes De Instalación

    Soportes de instalación Montaje de los soportes de instalación Se recomienda antes de hacer la instalación despejar el área de trabajo y cubrirla. 15 cm Espacio intermedio Espacio intermedio 15 cm Soporte de instalación Mide y marca los puntos donde quedarán fijos los soportes de instalación. Se recomienda colocar a 15 cm.
  • Página 8: Instalación De Los Componentes En El Riel Superior

    Instalación Instalación de los componentes en el riel superior Separa los clips por tela, torciendo el sujetador de carro, y sujetando el carro porta tela. Quita la placa final del riel superior del lado donde irá el soporte estacionario el cual es el mismo hacia donde abre la cortina.
  • Página 9: Instalación Del Tensor De Cordón

    Instalación Revisa las ilustraciones para colocar los componentes en el orden correcto según sea el caso. Agrupamiento central Apertura ambos lados y Duolite Carros porta tela Resorte Carro guía mano izquierda Carro guía mano derecha Carros porta tela Riel superior Placa de agarre central Carro guía mano derecha Carro guía lado izquierdo...
  • Página 10: Instalación Del Riel Superior

    Instalación Instalación del riel superior Coloca los soportes de instalación para la galería en el riel superior, teniendo cuidado de no asegurarlos por la parte de enfrente. Soporte de instalación Soporte de instalación para galería Coloca el riel superior sobre los soportes de instalación insertando primero la pestaña frontal y después empuja el riel hacia arriba y hacia atrás, hasta que escuches un clic.
  • Página 11: Instalación De Rieles Verticales Fijos

    Instalación Instalación del rieles verticales fijos Coloca el soporte de instalación estacionario dentro del riel vertical fijo con ayuda de un mazo de goma. Coloca el soporte estacionario dentro del canal posterior del riel superior, asegurándote que las ranuras coincidan con los canales del riel superior. Insértalo de manera paralela y posteriormente da un giro a 90 para que quede asegurado.
  • Página 12: Ajuste De La Cortina

    Instalación Una vez colocado el carro guía en su lugar coloca de nuevo el sujetador de riel. Coloca cada sujetador de carro ubicado en la parte superior de la tela en su correspondiente carro porta tela empujándolo hacia arriba. Carro porta tela Ajuste de la cortina Desata el nudo del tensor de cordón y jálalo hasta sentir tensión, una vez realizado esto, vuelve a anudar el cordón.
  • Página 13 Instalación Ajuste de la alineación vertical Localiza la palanca de ajuste en el carro guía. Tensor de cordón Riel superior Para ajustar el extremo inferior del riel móvil a la derecha, afloja el tornillo media vuelta a la izquierda, después aprieta el tornillo media vuelta a la derecha. Repite hasta que la cortina se alinee correctamente.
  • Página 14: Instalación De La Galería De Aluminio

    Instalación Instalación de la galería de aluminio Ajusta los soportes de instalación para la galería haciendo presión hacia abajo. Coloca la galería de aluminio en el diente superior del soporte para la galería y desliza la galería haciendo presión hacia abajo. Galería Soporte de instalación VISTA LATERAL...
  • Página 15: Instalación Fuera De Marco

    Instalación Instalación fuera de marco Lee y sigue los siguiente pasos para realizar la instalación. Determina el tipo de cortina Verifica que estés recibiendo la persiana que ordenaste, identificando si ésta es apertura a la izquierda, apertura a la derecha, agrupamiento al centro, apertura a ambos lados o Duolite.
  • Página 16: Montaje De Los Soportes De Instalación

    Instalación Montaje de los soportes de instalación Se recomienda antes de hacer la instalación despejar el área de trabajo y cubrirla. Mide y marca los puntos donde quedarán fijos los soportes de instalación. Se recomienda colocar a 15 cm los soportes de los extremos hacia adentro midiendo desde cada extremo de la persiana, los soportes adicionales deberán montarse a distancia iguales entre los extremos.
  • Página 17: Montaje De Los Rieles Verticales En El Riel Superior

    Instalación Coloca el riel sobre los soportes de instalación insertando primero la pestaña frontal y después empuja el riel hacia arriba y hacia atrás, hasta que escuches un clic. Instalación de los rieles verticales Coloca el soporte de instalación estacionario dentro del riel vertical fijo con ayuda de un mazo de goma.
  • Página 18: Instalación Del Tensor De Cordón

    Instalación Asegúrate de insertar los carros porta tela en el canal adecuado para tela ¾ ; inserta los ” carros en el canal posterior como se indica. Para tela ¼ inserte en el canal frontal. Posición para los carros Posición para los carros porta tela porta tela Coloca el soporte estacionario dentro del canal posterior del riel superior, asegurándote...
  • Página 19: Colocación Del Soporte De Instalación Inferior

    Instalación Desenreda el cordón de la placa final del riel superior. Desliza el tensor de cordón en el canal que se encuentra en la parte frontal del riel superior. Placa final de riel superior Frente del riel superior Tensor de cordón Coloca de nuevo las placas laterales del riel superior.
  • Página 20: Ajuste De La Alineación Vertical

    Instalación Ajuste de la cortina Desata el nudo del tensor de cordón y jálalo hasta sentir tensión, una vez realizado esto, vuelve a anudar el cordón. Corta el exceso de cordón. Abre y cierra la cortina para comprobar su operación. El carro guía debe deslizar fácilmente, disminuye la Tensor de cordón tensión del cordón si el carro guía no se mueve...
  • Página 21: Instalación De La Galería De Aluminio

    Instalación Instalación de la galería de aluminio Coloca los soportes de instalación para la galería, insertando en la parte superior del Galería Costado de riel las pestañas del soporte y haz presión (Frente de la cortina) galería Esquinero para hacia abajo. galería Si vas a realizar una instalación fuera de Galería...
