Briz B107-80 Instrucciones De Montaje

LISTA DE PEÇAS / LISTA DE PIEZAS
Item Caixa Qtd Descrição
01 1/2 01 Base/ Base
02 1/2 01 Lateral esq torre quente/ Lateral izquierda torre caliente
03 1/2 01 Lateral dir torre quente/ Lateral derecha torre caliente
04 2/2 01 Prateleira menor/ Estante menor
05 1/2 01 Travessa frontal paneleiro/ Marica travesaño delantero
06 1/2 01 Lateral balcão pia/ Lavabo mostrador Side
07 2/2 01 Pilastra balcão pia/ Lavabo mostrador pilastra
08 1/2 01 Prateleira balcão pia/ Lavabo mostrador estante
09 1/2 01 Trav lateral balcão pia/ Lavabo mostrador plato de acompañamiento
10 1/2 01 Trav frontal balcão pia/ Recepción Fregadero
11 1/2 01 Trav traseira balcão pia/ Lavabo mostrador travesaño trasero
12 1/2 01 Trav lateral sup balcão pia/ Contador de guarnición superior del fregadero
13 1/2 01 Tampo das gavetas/
14 2/2 01 Lateral esquerda superior/ Lateral izquierda superior
15 2/2 01 Lateral direita superior/ Lateral derecha superior
16 1/2 01 Base porta basculante/ Puerta basculante Base
17 2/2 01 Tampo paneleiro/ Marica superfi cie
18 2/2 01 Lateral esq aéreo 1050mm/ Aire lateral izquierda 1050mm
19 1/2 01 Lateral dir aéreo 1050mm/ Aire lateral derecha 1050mm
20 1/2 01 Base aéreo 1050mm/ Base aérea 1050mm
21 1/2 01 Prateleira aéreo 1050mm/ Estante aérea 1050mm
22 1/2 01 Pilastra aéreo 1050mm/ Pilastra aérea 1050mm
23 1/2 01 Tampo aéreo/ Aire de la superfi cie
24 1/2 01 Trav frontal aéreo/ traviesa delantera del aire
25 2/2 01 Lateral aéreo 600mm/ Aire lateral 600mm
26 1/2 01 Base aéreo basculante/ Aire Base del volquete
27 1/2 02 Fundo balcão pia/ Contador de fondo del fregadero
28 1/2 02 Fundo maior paneleiro/ Fondo grande marica
29 2/2 01 Fundo menor paneleiro/ Financiar menos marica
30 1/2 02 Fundo aéreo 1050mm/ Fondo Aire 1050mm
31 2/2 01 Fundo aéreo 600mm/ Fondo Aire 600mm
32 2/2 02 Porta balcão pia/ Lavabo mostrador puerta
33 2/2 01 Porta paneleiro/ Marica puerto
34 2/2 01 Porta basculante maior/ Mayor puerta basculante
35 2/2 02 Porta aéreo/ Puerto de aire
36 2/2 01 Porta basculante/ Puerta basculante
37 2/2 01 Tampo balcão pia/ Contador de la parte superior del fregadero
38 2/2 02 Frente de gaveta/ Frente del cajón
39 1/2 04 Lado de gaveta/ Lado del cajón
40 2/2 02 Ripa de trás/ Listón trasero
41 2/2 02 Fundo de gaveta/ Fondo del cajón
A B C
07 03 18
Paraf. 7,0x40mm CHT. Paraf. 5,0x50mm FLA. Paraf. 3,5x25mm FLA.
x x x
G H I
21
03 19
Proteção cantoneira Paraf. 3,5x12mm CHT. Paraf. 3,0x16mm CHT.
x x x
M N O
130 18 03
Prego 10x10 Fixador de fundo Bucha plástica 8mm
x
x x
S T U
02 07 03
Corrediça metal 300mm Pé 145mm x 42mm Suporte de fi xação
x x x
Y Z AA
4
01 01 01
Perfi l "I" 942mm Sachê de cola Etiqueta resinada Briz
x x x
B107-80
Medidas (mm)
Branco/Gris
1650x365x12 03292508
937x365x12 03152598
937x365x12 03152595
576x205x12 03221083
576x60x12 03301046
638x365x12 03152593
285x60x12 03250567
1038x205x12 03221082
578x60x12 03301044
1026x60x12 03301043
1026x60x12 03301021
365x60x12 03301045
602x365x15 03292507
Tapa de los cajones
779x365x12 03152599
779x365x12 03152596
576x365x12 03292510
600x382x12 03292581
517x265x12 03152597
517x265x12 03152594
1026x265x12 03292429
1026x205x12 03221081
435x60x12 03250566
1650x282x12 03292579
1026x70x12 03301042
276x265x12 03152592
600x265x12 03292509
1055x300x3 03111290
957x295x3 03111291
595x388x3 03111292
1042x228x3 03111288
604x298x3 03111289
590x517x15 03211682
590x590x15 03211685
586x370x15 03211740
450x517x15 03211681
596x280x15 03211742
1052x380x15 03292513
592x152x15 03130982
300x100x12 03140505
551x100x12 03240611
550x317x3 03120445
LISTA DE FERRAGENS
D E F
08 45 91
Paraf. 3,5x22mm CHT. Paraf. 3,5x40mm CHT. Paraf. 3,5x12mm FLA.
x x x
J K L
78 13 04
Cavilha 5x25mm Cantoneira plástica Prego 12x12 Anelado
x x x
P Q R
08 02 09
Parafuso união 15mm Kit pistão a gás Puxador 100 F192mm
x x x
V W X
13 04 17
Calço metal 5mm Calço metal 12mm Dobradiça metal 26mm
x x x
AB AC
07 38
Adesivo tapa parafuso 17mm Adesivo tapa parafuso 10mm
x x
ITM/B107- Rev.002
B107-84
Fendi/Moka
03292428
03152529
03152526
03221083
03301022
03152524
03250567
03221082
INSTRUÇÃO DE MONTAGEM / INSTRUCCIONES DE MONTAJE
03301019
03301018

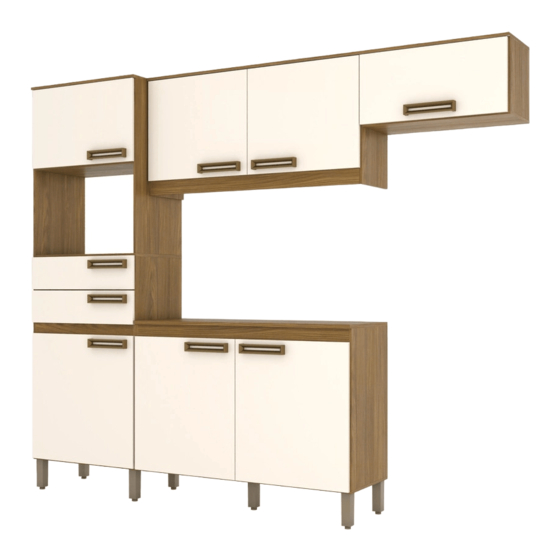

Kit Cozinha Compacta
03301021
03301020
03292427
03152530
03152527
17
03292431
03292588
03152528
03152525
16
03292429
15
14
03221081
03250566
13
03292586
39
40
03301017
39
38
03152523
03292430 05
02
03111290
04
03111291
03
03111292
01
03111288
03111289
03211624
03211627
AVISO
03211744
Para limpeza de seu móvel, use uma fl anela
03211623 seca ou umedecida, e não utilize produtos
químicos que possam danifi car seu produto.
03211746
03292434
03130955 SISTEMA DE MONTAGEM
03140505
O sistema de montagem dos produtos, funciona
03240611 de acordo com a ordem crescente dos números
indicados no desenho. Ex: 01, 02, 03, 04... até a
03120445
conclusão da montagem.
ADVERTENCIA
Para limpieza de su móvil, use una franela seca
o húmeda, y no utilice productos químicos que
puedan dañar su producto.
SISTEMA DE MONTAJE
El sistema de montaje de los productos
funciona de acuerdo con el orden creciente de
los números indicados en el dibujo. Ej.: 01, 02,
03, 04... hasta la conclusión del montaje.
 B107-80 - Branco/Gris
 B107-84 - Fendi/Moka
Opção 1
Opción 1
23
25
26
21
19
22
20
24
37
10
08
06
07
Opção 2
Opción 2
36
Pesos máximos recomendados com carga uniformemente distribuí
Peso máximo recomendado con la carga distribuida uniformemente.
REQUISITOS PARA MONTAGEM
REQUISITOS PARA EL MONTAJE
Imagens meramente ilustrativas / Imágenes meramente ilustrativas
36
35
35
34
32
32
33
34
35
35
33
32
32
das.
