Instrucciones Especiales Para El Conexionado - Endress+Hauser iTEMP TMT72 Manual De Instrucciones

iTEMP TMT72
Endress+Hauser
1
2-
1+

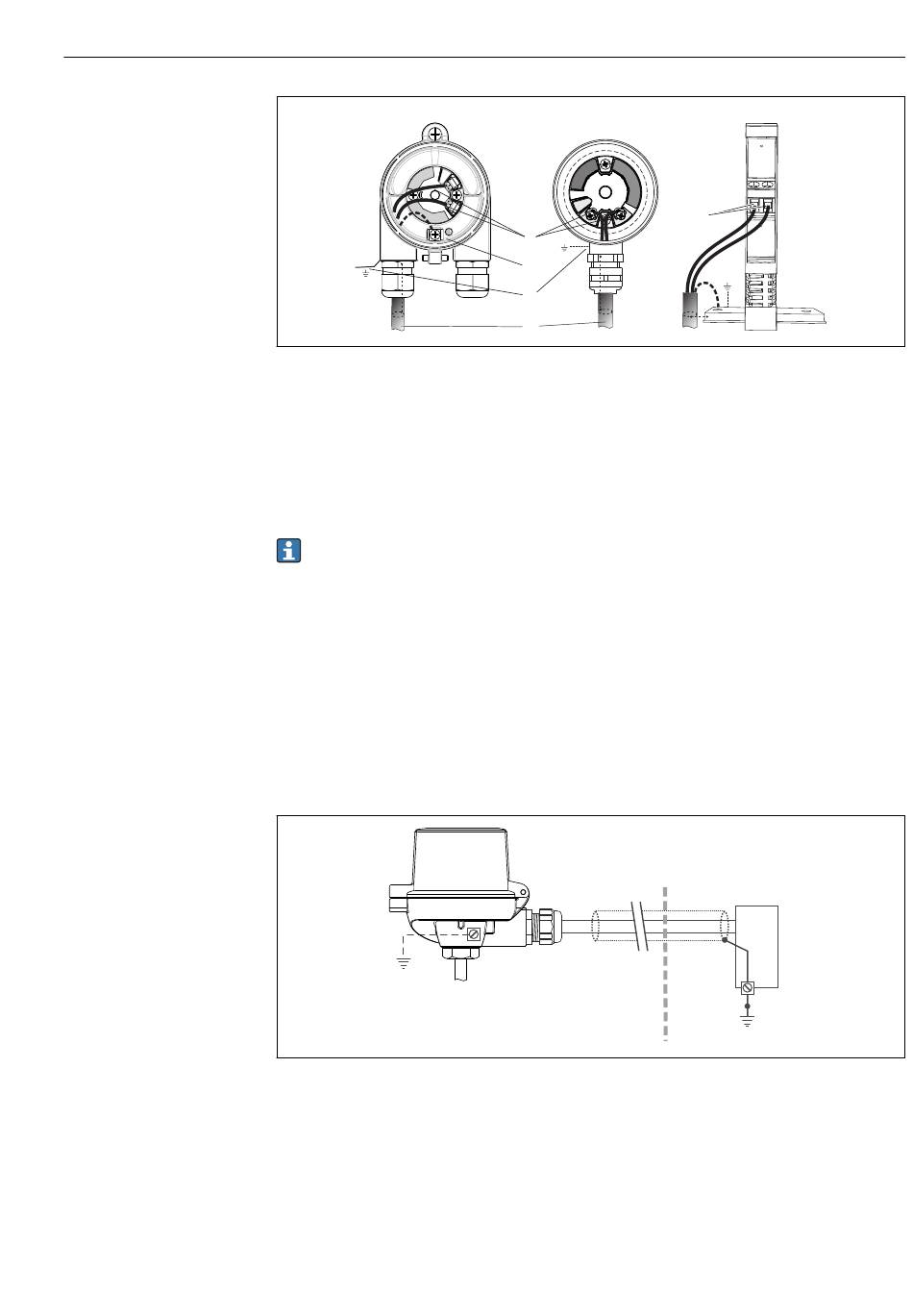

 12 Conexión de los cables de señal y la fuente de alimentación
1 Transmisor para cabezal instalado para montaje en campo
2 Transmisor para cabezal instalado para cabezal terminal
3 Transmisor para raíl DIN montado en raíl DIN
4
Terminales para protocolo HART
5 Puesta a tierra interna
6 Puesta a tierra externa
7
Cable de señal apantallado (recomendado para protocolo HART
• Los terminales para conectar la el cable de señal (1+ y 2-) están protegidos contra
polaridad inversa.
• Sección transversal del conductor:
• Máx. 2,5 mm 2 para terminales de tornillo
• Máx. 1,5 mm 2 para terminales push-in. Longitud mínima del pelado del cable
10 mm (0,39 in).
5.5

Instrucciones especiales para el conexionado

Blindaje y puesta a tierra
Es necesario respetar las especificaciones del Grupo HART
instalación de un transmisor HART®.
1
 13
Blindaje y puesta a tierra del cable de señal en un extremo con la comunicación HART
1 Puesta a tierra opcional del equipo de campo, aislado del blindaje del cable
2 Puesta a tierra del blindaje del cable en un extremo
3 Unidad de alimentación
4
Punto de puesta a tierra del blindaje del cable de comunicación HART
2
2- 1+
4
5
6
7
®
y fuente de alimentación
®
)
2
- .
Conexión eléctrica
3
2- 1+
4
7 5
® FieldComm durante la
3
4
®
®
A0039698
A0014463
