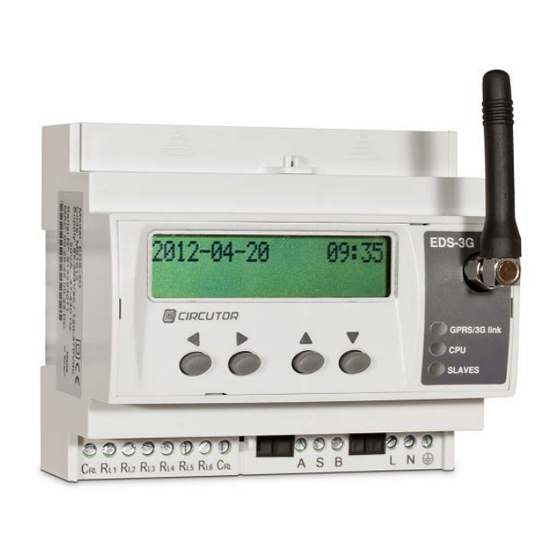

- Página 1 EDS - EDS·3G SERVICIO SOFIA2 MANUAL DE CONFIGURACIÓN (M079B01-01-17A)
- Página 2 EDS-EDS.3G SERVICIO SOFIA2 Manual de Configuración...
-
Página 3: Precauciones De Seguridad
/o las instalaciones CIRCUTOR, SA se reserva el derecho de modificar las características o el manual del producto, sin previo aviso. LIMITACIÓN DE RESPONSABILIDAD CIRCUTOR, SA se reserva el derecho de realizar modificaciones, sin previo aviso, del dispositivo o a las especificaciones del equipo, expuestas en el presente manual de instrucciones. -
Página 4: Tabla De Contenido
EDS-EDS.3G SERVICIO SOFIA2 CONTENIDO PRECAUCIONES DE SEGURIDAD ....................3 LIMITACIÓN DE RESPONSABILIDAD ..................... 3 CONTENIDO ............................4 HISTÓRICO DE REVISONES ......................5 1.- CONFIGURACIÓN PRIMARIA DEL SISTEMA ................6 2.- CONFIGURACIÓN SOFIA2 ......................7 2.1.- ACTIVACIÓN SERVICIO SOFIA2 ....................7 2.2.- CONFIGURACIÓN GENERAL .....................8 2.2.1.- Generación de la contraseña ....................8... -
Página 5: Histórico De Revisones
EDS-EDS.3G SERVICIO SOFIA2 HISTÓRICO DE REVISONES Fecha Revisión Descripción 04/15 M079B01-01-15A Versión inicia Modificaciones en los apartados: 01/17 M079B01-01-17A 2.2. – 2.3. – 2.4. Manual de Configuración... -
Página 6: Configuración Primaria Del Sistema
EDS-EDS.3G SERVICIO SOFIA2 1.- CONFIGURACIÓN PRIMARIA DEL SISTEMA El dispositivo EDS es un terminal remoto de captación de datos (en adelante RTU Remote Terminal Unit), que se configura mediante el programa de edición PowerStudio de CIRCUTOR. Este programa permite al usuario realizar la configuración de los equipos conectados al RTU de una forma fácil e intuitiva,... -
Página 7: Configuración Sofia2
EDS-EDS.3G SERVICIO SOFIA2 2.- CONFIGURACIÓN SOFIA2 Una vez que el RTU está correctamente configurado a nivel de aplicación PowerStudio e infraestructura, los datos están disponibles para ser exportados a la Plataforma SOFIA2. El usuario sólo debe seleccionar las variables y su formato, con la finalidad de darlas de alta, y generar su exportación hacia el... -
Página 8: Configuración General
EDS-EDS.3G SERVICIO SOFIA2 2.2.- CONFIGURACIÓN GENERAL El sistema de configuración del RTU dispone de protección por autenticación de usuario y contraseña para el acceso, importar o exportar datos de la configuración del sistema. El usuario de defecto es “ITACApp” y la contraseña debe ser la generada en la aplicación www.sha1-online.com... -
Página 9: 1.- Configuración Powerstudio
Los campos de configuración “Configuración PowerStudio”: Host: Dirección IP donde reside el motor PowerStudio. Normalmente PowerStudio reside en el propio EDS. En ese caso mantener la IP por defecto: 127.0.0.1. Port: Puerto IP de escucha del motor PowerStudio. Salvo casos especiales de prueba o instalaciones especificas mantener su valor por defecto: 80 Anonymous: seleccionando este campo, el sistema configura de forma automática los... -
Página 10: 2.- Configuración Sofia2 - Servidor Sib
EDS-EDS.3G SERVICIO SOFIA2 2.2.2.2.- Configuración SOFIA2 – Servidor SIB Dentro de los parámetros de configuración de la plataforma SOFIA2, el usuario configura todos los campos relativos al servidor remoto o SIB. Todos estos parámetros deben ser facilitados por el administrador del sistema. -
Página 11: Configuración Signals
EDS-EDS.3G SERVICIO SOFIA2 Las variables tipo MV corresponden al registro de variables incrementales (energía, gas, etcétera). El sistema realiza la exportación de dos tipos de variables: el valor del contador al inicio del período y valor del contador al final de período. - Página 12 EDS-EDS.3G SERVICIO SOFIA2 Figura 6: Pantalla de Edición de una señal. Signal ID: Identificador de la señal. El identificador se debe realizar en el siguiente formato: ID del lugar a medir . ID de la señal Descripción Descripción Edificio 01...
-
Página 13: Configuración Sistema
EDS-EDS.3G SERVICIO SOFIA2 2.4.- CONFIGURACIÓN SISTEMA La configuración de Sistema está diseñada para realizar la configuración de las principales variables relacionadas con el servidor, como la autenticación y puesta en marcha del servicio de exportación de datos. Figura 7: Detalle Web configuración Sistema Los campos de configuración son:... - Página 14 EDS-EDS.3G SERVICIO SOFIA2 o None: No se generan logs o Error: Solo se generan logs de error o Info: Se generan logs de error e informativos o Debug: Se generan errores de depuración además de todos los anteriores. Se recomienda deshabilitar este nivel en fase operacional utilizando uno de los anteriores para no acaparar los recursos del sistema.
-
Página 15: Herramientas De Gestión
EDS-EDS.3G SERVICIO SOFIA2 3.- HERRAMIENTAS DE GESTIÓN La plataforma dispone de una serie de herramientas Web que tienen como objetivo la configuración del sistema de una forma rápida e intuitiva, facilitando de esta manera la configuración de los parámetros de la instalación. -
Página 16: Mantenimiento Y Servicio Técnico
