Briz B117-107 Instrucciones De Montaje

ITM/B117- Rev.000

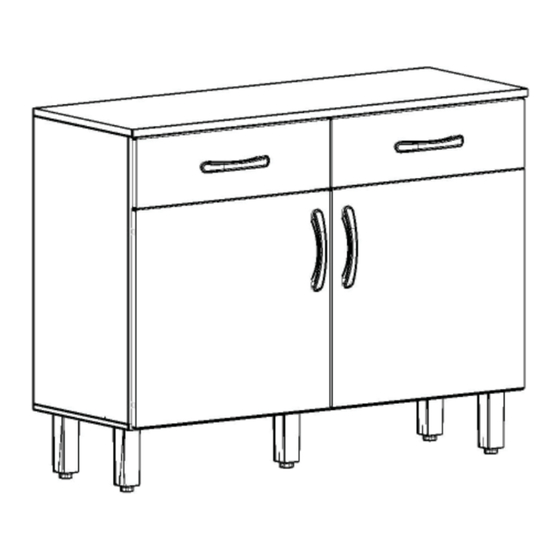

Balcão 02 Portas 02 Gavetas |
 B117-107 - Cristal/Duna
 B117-116 - Cristal/Branco
Requisitos para montagem
Requisitor para la montaje
Assembly Requirements
Imagens meramente ilustrativas
Imágenes meramente ilustrativas
Images for illustration only
Lista de Peças | Lista de piezas | List of parts
Caixa Qtd
Item Caja Ctd
Box Qty
01 1/1 01
02 1/1 01 Lateral Esquerda | Lateral Izquierda | Left Side
03 1/1 01 Lateral Direita | Lateral Derecha | Right side
04 1/1 01
05 1/1 01
06 1/1 01
07 1/1 02
08 1/1 02
09 1/1 02 Frente de gaveta | Frente de cajón | Front of drawer
10 1/1 04 Lado de gaveta | Lado del cajón | Side of drawer
11 1/1 02
12 1/1 02 Fundo de gaveta | Fondo del cajón | Drawer bottom
Ferragens | Herrajes | Hardware
A B
05
x
Parafuso 7,0x40mm CHT. Parafuso 5,0x50mm FLA.
Tornillo 7,0x40mm CHT. Tornillo 5,0x50mm FLA.
Screw 7,0x40mm CHT. Screw 5,0x50mm FLA.
H I
04
x
Prego 12x12mm Anelado Prego 10x10mm
Clavo 12x12mm Anillado Clavo 10x10mm
Ringed Nails 12x12mm
Nail 10x10mm
O P
02
x
Corrediça metal 300mm Calço metal 5mm
Corredera de metal 300mm Calzado metálico 5mm
Sliding metal 300mm
5mm metal shim
V W
02
x
Adesivo tapa parafuso 10mm
Etiqueta resinada Briz
Adhesivo tapón de tornillo 10mm Etiqueta resinada Briz
Bolt cover adhesive 10mm
Briz resin label
Ind. e Com. de Móveis Henn
Mondaí - SC - Brasil
+55 49 3674.3500
@moveishenn
www.henn.com.br
Balcón 02 Puertas 02 Cajones | Balcony 02 Doors 02 Drawers
09
08
Descrição |
Descripción |
Description
Base | Base | Base
Prateleira | estante | Shelf
Divisão | División | Division
Tampo | cubierta | Cover
Fundo | fondo | Bottom
Porta | Puerta | Dorr
Ripa de trás | Malla detrás | Rear lath
C
02 08
x
Parafuso 3,5x40mm CHT.
Tornillo 3,5x40mm CHT.
Screw 3,5x40mm CHT.
J
30 32
x
Cavilha 5x25mm
Cinta 5x25mm
Dowel 5x25mm
Q
04 04
x
Dobradiça metal 26mm
Bisagra de metal 26mm
26mm metal hinge
01
x
09
08
Medidas (mm) |
Dimensions (mm) |
Para limpeza de seu móvel, use uma fl anela seca ou
Size (measure-
umedecida, e não utilize produtos químicos que possam
ments) (mm)
danifi car seu produto.
1050x365x12
638x365x12
638x365x12
507x205x12
638x365x12
1052x380x15
1044x330x3
482x515x15
515x152x15
300x100x12
482x100x12
To clean your furniture, use a dry or wet cloth, and do not
481x317x3
use chemicals that may damage your product.
The products' assembly system works according to the in-
creasing order of the indicated numbers. For example: 01,
02, 03, 04 ... to the end of the assembly.
D E
08
x x
Parafuso 3,5x22mm FLA. Parafuso 3,5x12mm FLA.
Tornillo 3,5x22mm FLA. Tornillo 3,5x12mm FLA.
Screw 3,5x22mm FLA. Screw 3,5x12mm FLA.
K L
07
x x
Cantoneira plástica Bucha plástica 8mm
Cantonera plástica Bucha de plástico 8mm
Plastic angle brackets 8mm plastic bushing
R S
04
x
x
Puxador Pisano 160mm
Perfi l "I" 1040mm
Tirador Pisano 160mm Perfi l "I" 1040mm
Handle Pisano 160mm
Profi le "I" 1040mm
INSTRUÇÕES DE
MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
06
11
10
09
07
05
07
02
01
Pesos máximos recomendados com carga distribuída
Peso máximo recomendado con la carga distribuida
Recommended maximum weights with evenly distributed.
AVISO
SISTEMA DE MONTAGEM
O sistema de montagem dos produtos, funciona de acordo
com a ordem crescente dos números indicados no desenho.
Ex: 01, 02, 03, 04... até a conclusão da montagem.
ADVERTENCIA
Para limpieza de su móvil, use una franela seca o húmeda, y
no utilice productos químicos que puedan dañar su producto.
SISTEMA DE MONTAJE
El sistema de montaje de los productos funciona de acuerdo
con el orden creciente de los números indicados en el
dibujo. Ej.: 01, 02, 03, 04... hasta la conclusión del montaje.
NOTICE
ASSEMBLY SYSTEM
F
34
x
Parafuso 3,5x12mm CHT.
Tornillo 3,5x12mm CHT.
Screw 3,5x12mm CHT.
M
02
x
Suporte de fi xação
Soporte de fi jación
Mounting bracket
T
01
x
Sachê de cola
Bolsa de pegamento
Glue bag
09
03
04
G
12 16
x x
Parafuso 3,0x16mm CHT.
Tornillo 3,0x16mm CHT.
Screw 3,0x16mm CHT.
N
02 05
x x
Pé 145mm x 42mm
Pie 145mm x 42mm
Foot 145mm x 42mm
U
01 04
x x
Adesivo tapa parafuso 17mm
Adhesivo tapón de tornillo 17mm
Bolt cover adhesive 17mm
