1.3 Descripción general de la máquina
2
1
11
13
12
20

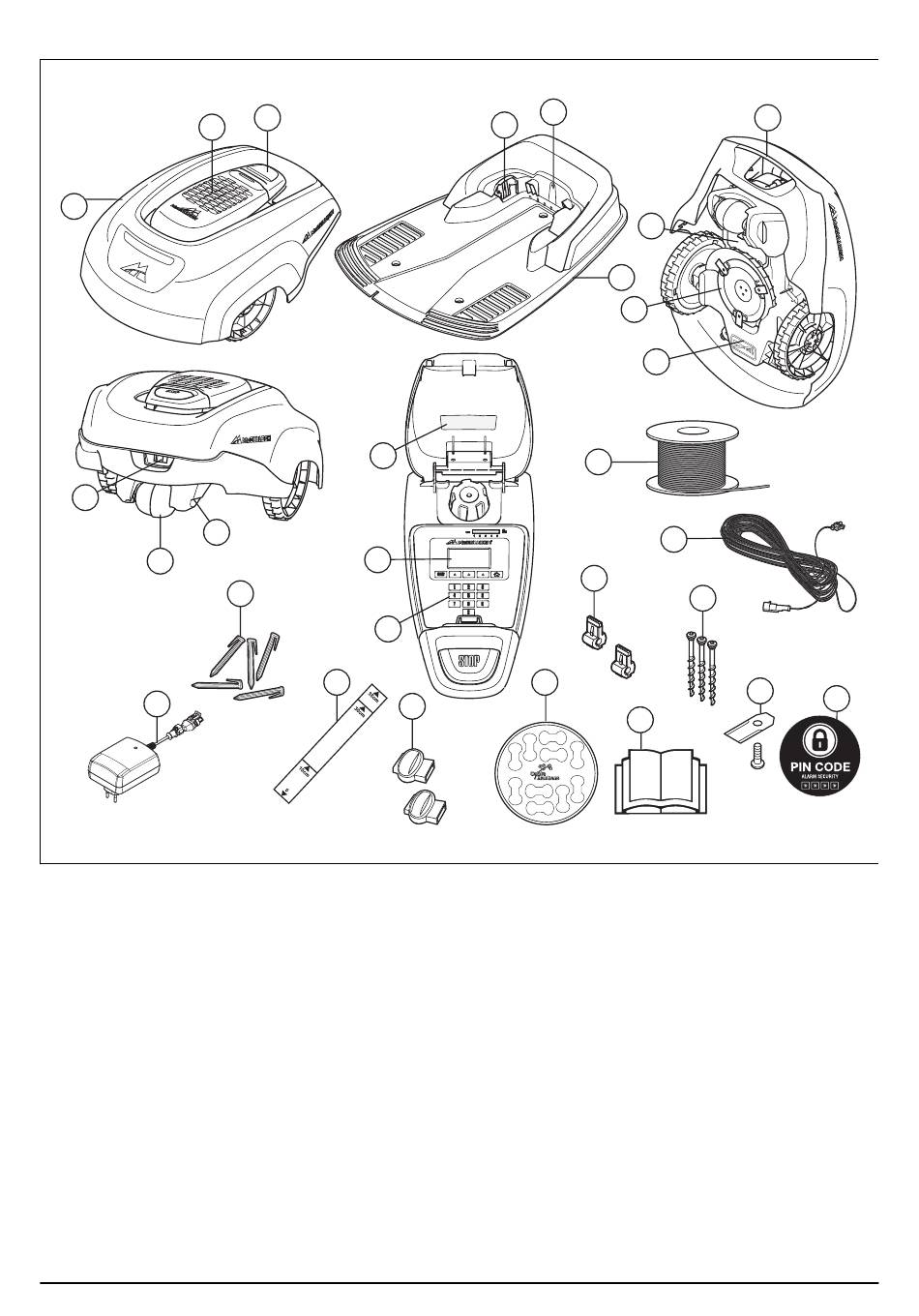

Los números de la ilustración representan:
1. Cuerpo
2. Cubierta de la pantalla, teclado y ajuste de altura de
corte
3. Botón de detención
4. Tiras de contacto
5. LED para verificar el funcionamiento de la estación
de carga, cable de vuelta y el cable guía
6. Estación de carga
7. Mango de transporte
8. Cubierta de la batería
9. Disco de corte
10. Chasis con el sistema electrónico, la batería y los
motores
11. Interruptor principal
12. Rueda trasera
13. Tira de carga
436 - 001 - 09.10.2017
3
28
15
21
14
22
23
5
4
8
6
9
10
16
18
24
25
14. Teclado
15. Pantalla
16. Cable de lazo para el lazo delimitador y el cable
guía
17. Cable de voltaje bajo
18. Conector para enchufar el cable de lazo a la
estación de carga
19. Tornillos para fijar la estación de carga
20. Fuente de alimentación (el aspecto de la fuente de
alimentación puede variar según el mercado)
21. Grapas
22. Calibrador de medida para facilitar la instalación del
cable de vuelta (el calibrador de medida se libera de
la caja)
23. Acoplador para el cable de lazo
24. Marcadores de cables
25. Manual de usuario y Guía rápida
