Manuales relacionados para Sharkoon REBEL9 PRO
Resumen de contenidos para Sharkoon REBEL9 PRO
- Página 1 Handbuch Manual Manuel d‘utilisation Guia usario Manuale d´istruzioni Gebruiksaanwijzing Guia usário Instukcja obstugi 使用手冊...
-
Página 2: Tabla De Contenido
Instalación de ventiladores adicionales y flujo de aire optimizado Estimado cliente: Enhorabuena por elegir la alta calidad que proporciona un producto SHARKOON. A fin de prolongar el período de vida útil de este producto y sacar el máximo partido del mismo, le recomendamos que lea íntegramente este manual. -
Página 3: Características
1 ventilador de 250 mm en el panel lateral, preinstalados) • Juego de tornillos: Tornillos para Tornillos para Tornillos para Tornillos para el montaje de montaje de la placa montaje de la fuente de montaje de unidades de unidades de disco duro base alimentación 3,5" y 5,25" REBEL9 PRO... - Página 4 Si falta alguno de los artículos mencionados anteriormente, póngase en contacto con el servicio de atención al cliente a través de la dirección de correo electrónico support@ sharkoon.com o llamando al número de teléfono + 49 (0) 6403 – 775 6100. REBEL9 PRO...
-

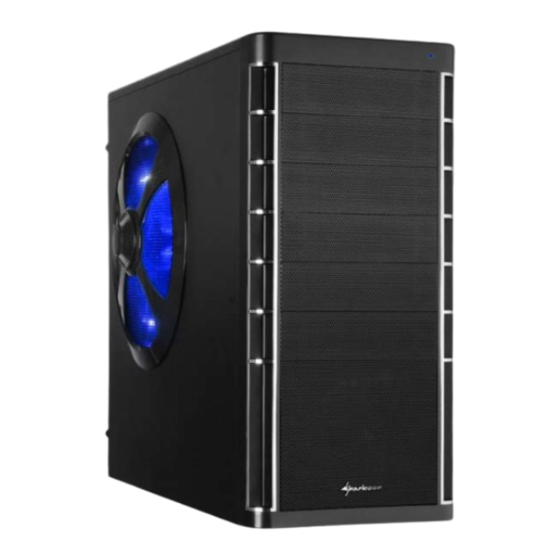

Página 5: Vista General De La Carcasa
– 1 toma de auriculares y 1 toma de micrófono b – 2 puertos USB 2.0 c – 1 conector eSATA D – Soporte para ventilador Vista lateral (cerrada, izquierda; versión económica) A – Soportes de ventilador (120 mm) REBEL9 PRO... - Página 6 B – Soporte para ventilador (versión económica) o ventilador preinstalado de 120 mm (versión Value) C – Embellecedores de ranuras D – Aberturas para sistemas de refrigeración por agua E – Soporte para fuente de alimentación F – Tornillos de apriete manual REBEL9 PRO...
-
Página 7: Instalación De Una Placa Base
2. El panel de montaje de la placa base, situado en el interior de la carcasa, cuenta con varios orificios destinados a la instalación de los separadores (Fig. 1). Fig. 1 La placa base dispone de orificios especiales para tornillos (Fig. 2). Fig. 2 REBEL9 PRO... - Página 8 5. Coloque la cara posterior de la placa base sobre los separadores y atorníllela a ellos (Fig. 4). (Tornillos para el montaje de la placa base) Fig. 4 REBEL9 PRO...
-
Página 9: Instalación De Una Fuente De Alimentación
(Fig. 5). Fig. 5 2. Atornille la fuente de alimentación a la carcasa desde el exterior (Fig. 6). (Tornillos para el montaje de la fuente de alimentación) Fig. 6 REBEL9 PRO... -
Página 10: Instalación De Una Unidad De Disco Duro
3. Una vez instaladas las escuadras de montaje, introduzca la unidad de disco duro en la bahía de unidad correspondiente de la carcasa y atorníllela por ambos lados (Fig. 8). Fig. 8 4. Conecte la unidad de disco duro a la fuente de alimentación y a la placa base. REBEL9 PRO... -
Página 11: Instalación De Un Dispositivo Óptico
(Utilice unas pinzas para extraer con cuidado el embellecedor metálico opcional que, de estar instalado, cubrirá la bahía de la unidad de 3,5"). 3. Introduzca la unidad óptica en la bahía de unidad de la carcasa (Fig. 12). Fig. 12 REBEL9 PRO... - Página 12 2. Desmonte el embellecedor frontal de 5,25" correspondiente a la bahía de montaje en la que desee instalar la unidad aflojando sus tornillos y presionándolo hacia dentro (Fig. 14). Retire los dispositivos de sujeción rápida (Fig. 15). Fig. 14 Fig. 15 REBEL9 PRO...
- Página 13 5. Conecte el dispositivo de 3,5" a la fuente de alimentación y a la placa base. 6. Atornille el embellecedor de 5,25" con abertura de 3,5" al panel frontal (Fig. 19) y vuelva a colocar el panel en la carcasa. Embellecedor de 5,25" con abertura de 3,5" Fig. 19 REBEL9 PRO...
-
Página 14: Instalación De Una Tarjeta De Expansión
4 patillas y otro de 3 patillas, destinados, respectivamente, a su conexión a la fuente de alimentación y la placa base. 2. Conecte uno de los dos conectores a la fuente de alimentación o (para controlar la velocidad del ventilador a través de la placa base) al conector correspondiente de la placa base. REBEL9 PRO... -
Página 15: Instalación De Ventiladores Adicionales Y Flujo De Aire Optimizado
Durante la instalación de los ventiladores, asegúrese de que el aire (frío) penetre por la parte frontal e inferior de la carcasa y escape por la parte posterior y superior de la misma. Los componentes de su PC que más se calienten deben recibir directamente el flujo de aire. REBEL9 PRO... - Página 16 Advertencia: Cumpliendo nuestra continuada directiva de mejora de productos en SHARKOON, el diseño y las especificaciones están sujetos a cambio sin previo aviso. Las especificaciones de productos nacionales pueden varias. Reservados todos los derechos, especialmente (también en extractos) en lo que a traducción, reimpresión y reproducción mediante copia u otros medios técnicos se refiere.
