Resumen de contenidos para DENTAURUM Assistent 3000

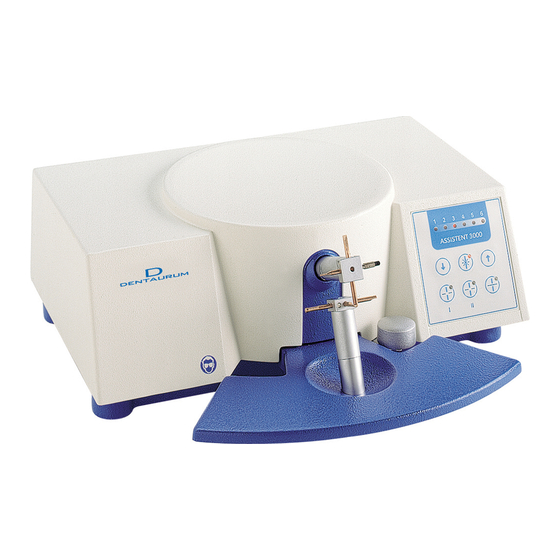

- Página 1 Modo de empleo Assistent 3000 REF 078-000-00...
-
Página 2: Elementos De Manejo
Elementos de manejo Apoyamanos con mecanismo de abertura para electrodos Portaelectrodos “Click-Stop” inferior Portaelectrodos “Click-Stop” superior Tecla de disparo manual Indicador LED de 6 escalones ... - Página 3 Hembrilla para enchufar electrodos manuales Hembrilla para enchufar electrodos manuales Enchufe combinado con interruptor de red, enchufe de red e interruptor de protección Hembrilla para interruptor de pedal Carcasa con concavidad para depositar objetos ...
-
Página 4: Tabla De Contenido
8.3.4 Secuencia del trabajo para destemplar, templar, eliminar tensiones .......... 16 9. Modo de ahorro energético ........................ 17 10. Fallos y su solución ..........................18 11. Servicio de aparatos Dentaurum ....................... 19 12. Mantenimiento y cuidados ........................ 19 13. Repuestos para el portaelectrodos “Click-Stop” ................19 14. -
Página 5: Fabricante
Estimado cliente Mucho le agradecemos que se haya decidido Ud. por un producto de calidad de la casa Dentaurum. Para que Ud. pueda emplear este producto de forma segura y fácil y obtener los mayores beneficios posibles del mismo para Ud. y los pacientes, debe ser leído detenidamente y observado este modo de empleo. -
Página 6: Indicaciones Generales Y Eliminación De Desechos
El aparato trabaja con alta tensión. Para evitar accidentes, el aparato sólo está permitido ser abierto por el servicio técnico al cliente de Dentaurum o por un técnico de servicio autorizado. Al poner definitivamente fuera de servicio el producto de Dentaurum hay que atenerse a las correspondientes disposiciones específicas del pais en cuestión. -
Página 7: Composición Del Suministro
Para poder satisfacer los variados requisitos necesarios para la estructuración de los dispositivos de ortodoncia y de ortopedia maxilar, el “Assistent 3000” está equipado con 7 diferentes electrodos de cobre para soldar por puntos, cada uno de los cuales está dotado de puntas o superficies de contacto especiales. - Página 8 Capacidad de carga máxima del aparato Si el aparato va a tener que funcionar durante varias horas, como máximo se debería disparar un impulso de soldadura cada 5 segundos. Si, por el contrario, el aparato solo va a funcionar durante unos minutos (máx. 30 min), entonces se puede producir un impulso de soldadura cada segundo.
-
Página 9: Soldar Por Puntos Con Portaelectrodos "Click-Stop
Utilizaciones Soldar por puntos brackets sobre banda Cuando se sueldan brackets sobre material de bandas y sobre bandas preformadas, se debe prestar atención a que el electrodo superior esté completamente sobre el reborde de punteado del bracket. Soldar por puntos tubos sobre alambre La pared del tubo debe contactar con el alambre. -
Página 10: Soldar Por Puntos Con Electrodos Manuales (Accesorio Especial)
5. Presionar hacia abajo el apoyamanos e introducir el objeto a soldar. Reduciendo la presión de la mano se cierran exactamente uno contra otro los electrodos y fijan el objeto a soldar. 6. Accionando el disparador manual o el interruptor de pedal (accesorio especial) se dispara un impulso de soldadura. - Página 11 7. Accionando el disparador manual o el interruptor de pedal se dispara el impulso de soldadura. Bastan 2-3 impulsos de soldadura para lograr una perfecta unión soldada. 8. Una vez finalizado el proceso de soldadura por puntos, se desconecta el aparato. Situar el interruptor de la red ...
-
Página 12: Soldar Con Carbón
8.2 Soldar con carbón (soldadura indirecta) Utilizar gafas protectoras en todos los trabajos de soldadura. Si el proceso de soldadura dura demasiado tiempo, el carbón de soldar se deteriora. Cuando se utilicen electrodos manuales para soldar con carbón o para tratamiento térmico, no se deben tocar los electrodos por los portaelectrodos. -
Página 13: Soldar Con Carbón Con Portaelectrodos "Click-Stop
8.2.1 Soldar con carbón con el portaelectrodos “Click-Stop” Unir primero con un punto de soldadura las piezas que se han de soldar con carbón. Procedimiento 1. Situar el interruptor de la red en posición “I”. Se visualiza el última modo operativo ajustado. ... -
Página 14: Soldar Con Carbón Con Electrodos Manuales (Accesorio Especial)
8.2.2 Soldar con carbón con electrodos manuales (accesorio especial) Procedimiento 1. Girar el cabezal superior de electrodos del portaelectrodos “Click-Stop” media etapa (45°) hacia la derecha o hacia la izquierda.. El electrodo superior y el inferior no deben estar en contacto. 2. -
Página 15: Soldadura Continua
8.2.3 Soldadura continua Accionando la tecla elegir la forma de funcionamiento "soldadura continua". Apretando una vez el disparador manual o el interruptor de pedal se conecta el proceso de soldadura. Apretando una vez ... -
Página 16: Endurecer Alambres (Templar)
8.3.2 Endurecer alambres (Templar) Las aleaciones a base de cobalto, p. ej. alambres remaloy o Crozat, se pueden templar. El temple ® de los elementos de alambre depende del tiempo y de la temperatura. Calentar solo brevemente el elemento de alambre a templar con los electrodos manuales (color de incandescencia marrón oscuro). -
Página 17: Modo De Ahorro Energético
2. Conectar los electrodos manuales en las hembrillas y y fijar los electrodos entallados REF 081-501-00 en los manguitos de sujeción. 3. Conectar el interruptor de pedal en la hembrilla . 4. Situar el interruptor de la red en la posición “I”. 5. -
Página 18: Fallos Y Su Solución
Para evitar accidentes, no se debe abrir el aparato. En caso de que no se pueda solucionar un fallo (error) aplicando las medidas arriba citadas, diríjase a nuestro Servicio de aparatos Dentaurum (véase p. 19). *Cambio del fusible: Para ello, desbloquear el tapón del fusible en el lado derecho del enchufe combinado y sacarlo. -
Página 19: Dentaurum - Servicio De Aparatos
Dentaurum GmbH & Co. 31 I 75228 Ispringen I Alemania (P.O.B. 100 440, 75104 Pforzheim) Tel. + 49 72 31 / 803-211 I Telefax + 49 72 31 / 803-295 I info@dentaurum.de 12. Mantenimiento y cuidados El aparato está exento de mantenimiento. -
Página 20: Accesorios Especiales
Tornillos para sujeción de electrodos Fusible de repuesto 3,15 A, lento REF 084–100–00 REF 907-037–10 10 piezas 1 pieza Lima de esmeril para el REF 083–300–00 carbón de soldeo 10 piezas Fusible de repuesto 1 A, medio retardado REF 908-678-09 1 pieza 14. Accesorios especiales Interruptor de pedal o de rodilla, Soporte para electrodo manual combinado... -
Página 21: Repuestos Para Electrodos Manuales
14.1 Repuestos para electrodos manuales Carbón para soldeo con capa de cobre Electrodos, entallados para electrodo manual para templar, destemplar y soldar por puntos REF 081-601–00 REF 081-501–00 1 pieza 2 piezas Electrodo de tenaza REF 081-701–00 1 pieza... -
Página 22: Montaje De Los Soportes Para Los Electrodos Manuales
14.2 Montaje de los soportes para los electrodos manuales REF 081-204-00 / 081-205-00 / 081-206-00 Herramienta necesaria: destornillador de tornillo phillips. Voltear el aparato para soldar y colocarlo en el lado superior. Advertencia: no colocarlo sobre los electrodos. Montaje de los soportes. Conectar y colocar los electrodos manuales. -
Página 23: Diagrama De Bloques
15. Diagrama de bloques... - Página 24 N° – Denominación .......................REF 1 – Fusible 3,15 At 230V ..................907-037-10 2 – Pie del aparato (sin figura) ..................908-868-00 3 – Cable de conexión a la red (sin figura) ..............907-027-10 4 – Placa de circuitos de maniobra-potencia .............908-678-00 5 – Placa de circuitos del teclado ................908-678-10 6 –...
-
Página 25: Tablas De Soldadura
16.1 Alambres Noninium ® Material Material 2 Combinación Regulación Regulación Regulación de electrodos Junior 3000 Assistent 3000 Master 3000 Alambre Alambre Noninium Noninium REF 085-200-00 y ® ® Escalón 2 Escalón 3 – 4 46 –... - Página 26 Material Material 2 Combinación Regulación Regulación Regulación de electrodos Junior 3000 Assistent 3000 Master 3000 Alambre Alambre Noninium Noninium ® ® REF 085-200-00 y Escalón 2 0,8 mm duro 0,9 mm duro Escalón 6 71 – 73 REF 086-100-00 para fijación élastico élastico...
-
Página 27: Alambres Remanium
16.2 Alambres remanium ® Material Material 2 Combinación Regulación Regulación Regulación de electrodos Junior 3000 Assistent 3000 Master 3000 Alambre Alambre remanium remanium REF 085-200-00 y Escalón 2 ® ® Escalón 5 59 – 61 0,7 mm duro 0,7 mm duro REF 086-100-00... - Página 28 Material Material 2 Combinación Regulación Regulación Regulación de electrodos Junior 3000 Assistent 3000 Master 3000 Alambre Alambre remanium remanium ® ® REF 085-200-00 y Escalón 2 0,7 mm duro 0,7 mm duro Escalón 4 – 5 60 – 63 REF 086-100-00 sólo para fijación élastico...
-
Página 29: Alambres Remaloy
16.3 Alambres remaloy ® Material Material 2 Combinación Regulación Regulación Regulación de electrodos Junior 3000 Assistent 3000 Master 3000 REF 085-200-00 y Escalón 2 Escalón 3 – 4 35 – 40 Alambre Alambre REF 086-100-00 remaloy remaloy ® ® electrodos 0,7 mm duro 0,8 mm duro Escalón 6... -
Página 30: Alambres Rematitan Special
16.4 Alambres rematitan SPECIAL ® Material Material 2 Combinación Regulación Regulación Regulación de electrodos Junior 3000 Assistent 3000 Master 3000 Alambre rematitan Alambre rematitan ® ® SPECIAL SPECIAL REF 085-200-00 y Escalón 1 Escalón 1 8 – 10 0,4 mm 0,4 mm REF 086-300-00... -
Página 31: Otros Materiales
16.5 Otros materiales Material Material 2 Combinación Regulación Regulación Regulación de electrodos Junior 3000 Assistent 3000 Master 3000 Bandas standard para Escalón 5 78 – 80 premolares sólo para sólo para REF 860-012-00 y fijación fijación Snap Electrodos und Dentaform ®... -
Página 32: Observaciones Sobre La Calidad
17. Observaciones sobre la calidad Dentaurum garantiza al usuario una calidad impecable de los productos. Las indicaciones en este modo de empleo se basan en experiencias propias. El usuario mismo tiene la responsabilidad de trabajar correctamente con los productos. No respondemos por resultados incorrectos, debido a... -
Página 33: Declaración De Conformidad
Declaración de conformidad CE Por la presente, DENTAURUM GmbH & Co. KG Turnstr. 31 75228 Ispringen declara que el equipo de laboratorio indicado a continuación corresponde en cuanto a su concepción y construcción, asi como en la versión puesta en el mercado por nuestra empresa, a los requisitos básicos aplicables de seguridad y sanidad de las Directivas CE. - Página 36 DENTAURUM QUALITY WORLDWIDE UNIQUE Descubra nuestros productos y servicios en www.dentaurum.com  Fecha de la información: 09/20 Reservado el derecho de modificación Turnstr. 31 I 75228 Ispringen I Alemania I Teléfono + 49 72 31 / 803 - 0 I Fax + 49 72 31 / 803 - 295...
