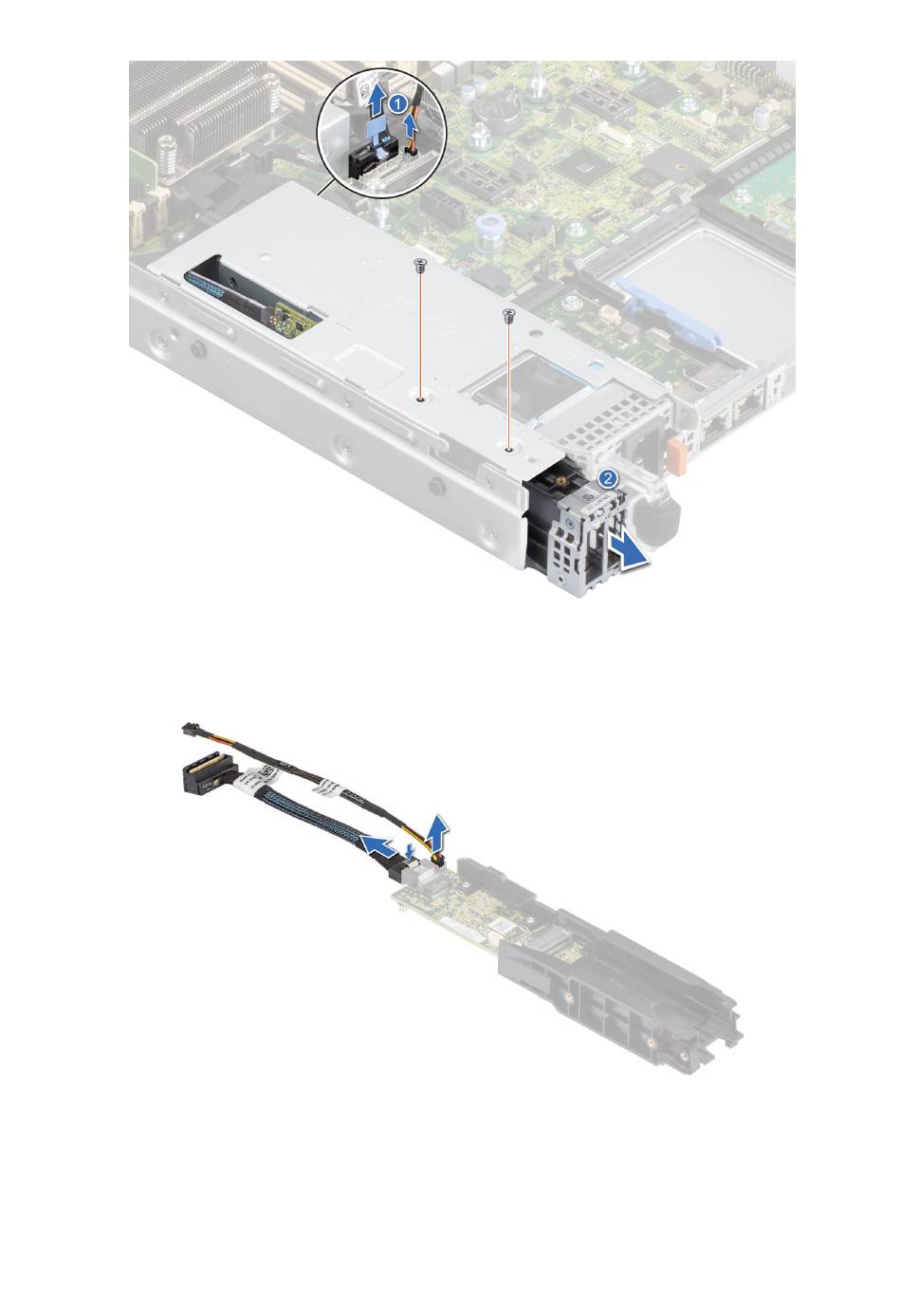

Ilustración 114. Extracción del módulo de la tarjeta controladora de Boot Optimized Storage Subsystem S2
6. Quite el cable de alimentación de Boot Optimized Storage Subsystem y el cable de señal de Boot Optimized Storage Subsystem del
módulo de la tarjeta controladora de Boot Optimized Storage Subsystem S2.
Ilustración 115. Extracción del cable de alimentación de Boot Optimized Storage Subsystem y el cable de señal de Boot
Optimized Storage Subsystem del módulo de la tarjeta controladora de Boot Optimized Storage Subsystem S2
7. Con un destornillador Philips n.° 1, quite el tornillo M3 x 0,5 x 4,5 mm que fija la cubierta de Boot Optimized Storage Subsystem en el
módulo de la tarjeta controladora de Boot Optimized Storage Subsystem S2. Deslice la cubierta de Boot Optimized Storage Subsystem
para quitarla del módulo de la tarjeta controladora de Boot Optimized Storage Subsystem S2.
