4.6 Medición del cono / determinación del ángulo
Descripción / proceso
En un cono se desea determinar el ángulo a. Para la medición, la pieza
tiene que moverse lateralmente en una cota determinada. Para ello, en la
placa métrica se fija un tope y se coloca un bloque patrón entre este
tope
y la pieza de trabajo, o, en su caso, el altímetro.
Se necesita un bloque patrón más pequeño que la altura del cono.
Para la palpación se emplea un elemento de medición con un elemento
palpador cilíndrico que se coloca en paralelo a la placa métrica.
Proceso
– Calibrar el palpador cilíndrico (estándar o mediante ranura),
véase el capítulo 2.1.
– Colocar un bloque patrón entre la pieza de trabajo y el tope para
que el elemento palpador esté más alto que el externo inferior del
cono.
– Palpación hacia abajo (flecha 1)
– Retirar el bloque patrón y empujar la pieza de trabajo contra el
tope.
– Palpación hacia abajo (flecha 2)
– Presionar la tecla de función del cono.
Se abre la siguiente selección de menú:
– Seleccionar la característica A y la B con la tecla de flecha
(y confirmar la selección con las teclas de función A y B).
– Presionar el análisis de cono e introducir la medida de distancia
10,000.
– Al confirmar se muestra el ángulo.
70

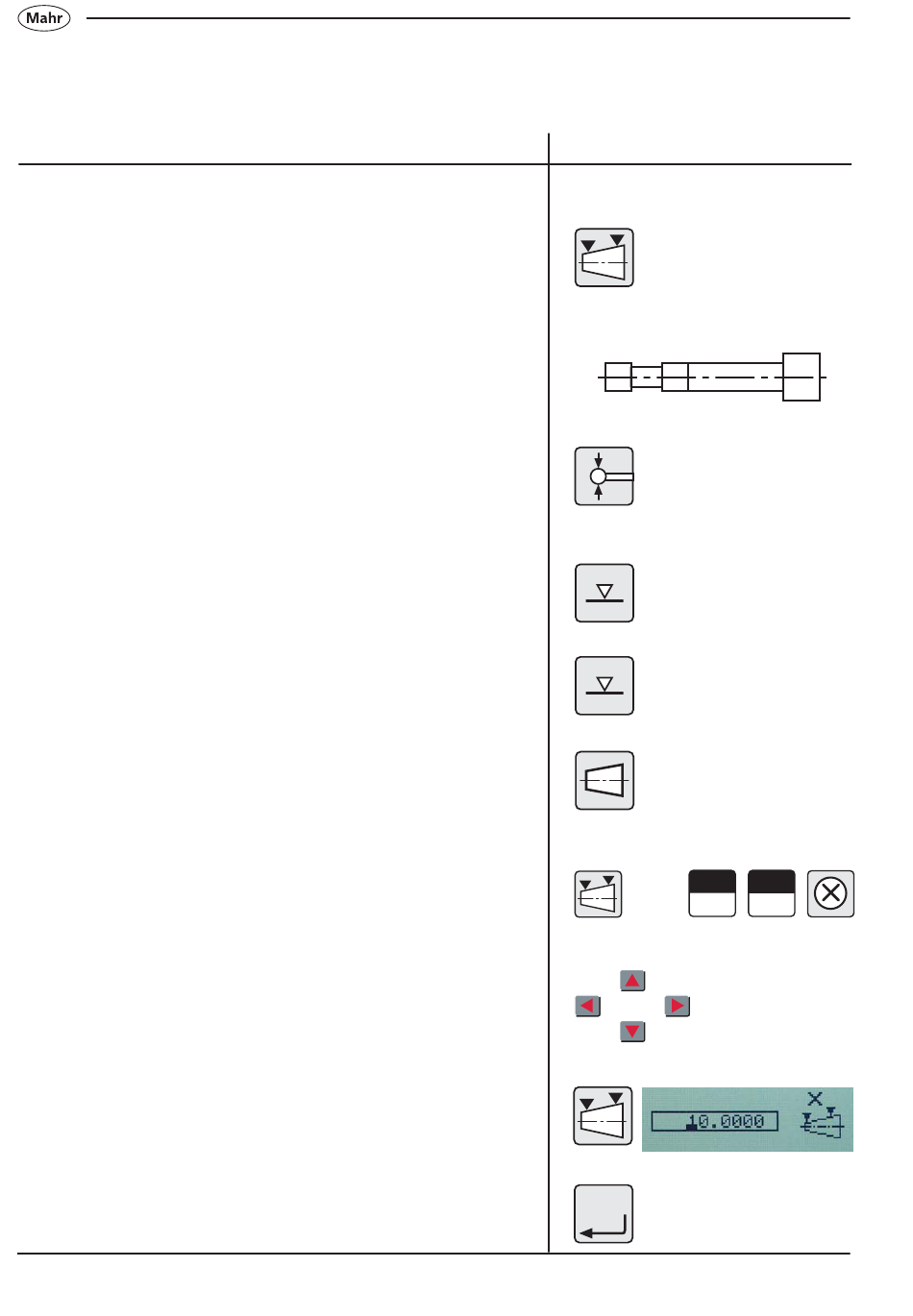

Símbolos / imágenes
A
ON
OFF
Mahr GmbH • Digimar 817 CLM
B
