ACCESSORI
DISPOSITIVI DI CONTROLLO PER SPIRE MAGNETICHE
CANCELLI AUTOMATICI
La gamma CAME di dispositivi di controllo a microprocessore per spire magnetiche rappresenta la soluzione ideale per il controllo di
barriere di parcheggi, il controllo di barriere e porte motorizzate, il controllo di accesso di veicoli e sistemi di controllo industriale.

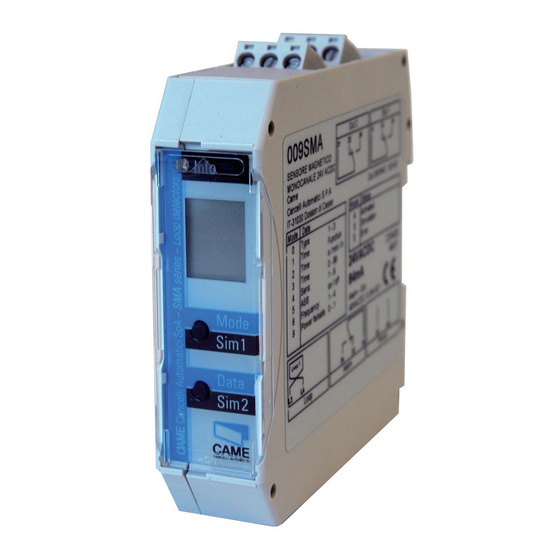

SMA
Dispositivo di controllo per
spira magnetica singola
con tensione da 12 a 24V ac/dc
SPECIFICHE Tecnologia
Accordo di frequenza
TECNICHE
Modo di rilevazione
Tempo di presenza
Durata dell'impulso
di uscita
Gamma d'induttanza
Gamma di frequenza
Opzioni di frequenza
Sensibilità (∆L/L)
Tempo di reazione
Tempo di regolazione per
la messa sotto tensione
Tensione di alimentazione
(secondo la versione)
Frequenza di rete
Consumo
DESCRIZIONE
DEL
DISPOSITIVO
Spia di alimentazione
DI CONTROLLO
Commutatori dip-switch
Spia di attivazione
(unicamente con
canale doppio)
Spia di attivazione
CONSIGLI PER A. SPECIFICHE DELLE SPIRE E DEI CAVI DI COLLEGAMENTO DELLE SPIRE
• sezione di cavo consigliata : 1,5 mm
L'INSTALLAZIONE
• cavo multiplo
• materiale isolante : PVC o silicone
DELLE SPIRE
• per il cavo di collegamento delle spire, i fili devono essere intrecciati almeno 15 volte ogni metro
• per cavi di collegamento molto lunghi, si consiglia di utilizzare un cavo schermato (lo schermaggio deve essere collegato a massa in
un solo punto)
• il cavo di collegamento deve essere fissato saldamente per evitare rilevazioni sbagliate (lunghezza max. 100 m)
• le connessioni fra il cavo di raccordo e la spira devono essere a tenuta stagna
B. GEOMETRIA DEGLI ANELLI
Ea
Eb
SMA2
Dispositivo di controllo per
spira magnetica doppia
con tensione da 12 a 24V ac/dc
spira magnetica
automatico
presenza
da 1 min a infinito (presenza
permanente) in 250 passi
100 ms o 500 ms
da 20 µH a 1000 µH
da 20 kHz a 130 kHz
4 per spira singola
2 per spira doppia (per canale)
da 0,005% a 0,5% in 250 passi
25 ms per spira singola
50 ms per spira doppia (per canale)
8 s max per canale
12-24 AC/DC ±10%
230 V AC ±10%
90 -----> 125 V AC ± 0%
da 48 a 62 Hz
< 2,5 W
Regolazione del tempo
di presenza
Potenziometro di
regolazione della
sensibilità (unicamente
con canale doppio)
Potenziometro di
regolazione della
sensibilità
2
• Due spire adiacenti collegate allo stesso dispositivo di controllo a canale doppio possono
L
avere un collegamento in comune se necessario.
Poiché i canali sono di tipo multiplex, non si avrà alcuna interferenza.
• Evitare le spire grandi o i cavi di collegamento lunghi (max. 100 m) perché diminuiscono
Cavo di
la sensibilità.
collegamento
SMA
SMA230
Dispositivo di controllo per
spira magnetica singola
con tensione a 230V ac
Capacità gamma
di temperatura –30°C a +70°C
Gamma di temperatura
funzionale –30°C a +40°C
Grado di protezione IP40
2 uscite relè (contatto invertitore libero da potenziale)
• tensione max. ai contatti : 230 VAC
• corrente max. ai contatti : 5 A (resistiva)
LED di segnalazione
• 1 LED verde : messa sotto tensione
• 1 LED rosso : stato spira 1
• 1 LED rosso : stato spira 2
Protezioni
• trasformatore di isolamento della spira
• diodi Zener
• spinterometro a gas contro le sovratensioni
Connessione connettore rotondo standard a
11 spinotti di tipo 86CP11
Dimensioni 77mm(H) x 40mm(L) x 75mm(P)
Peso < 200g
Conformità R&TTE 1999/5/EC
EMC 89/336/EEC
Materiale UL registrato per l'UL 508
Documentazione
Tecnica
T20
rev. 1.1
05/2004
©
CAME
CANCELLI
AUTOMATICI
119RT20-I
Connettore principale
(86CP11)
