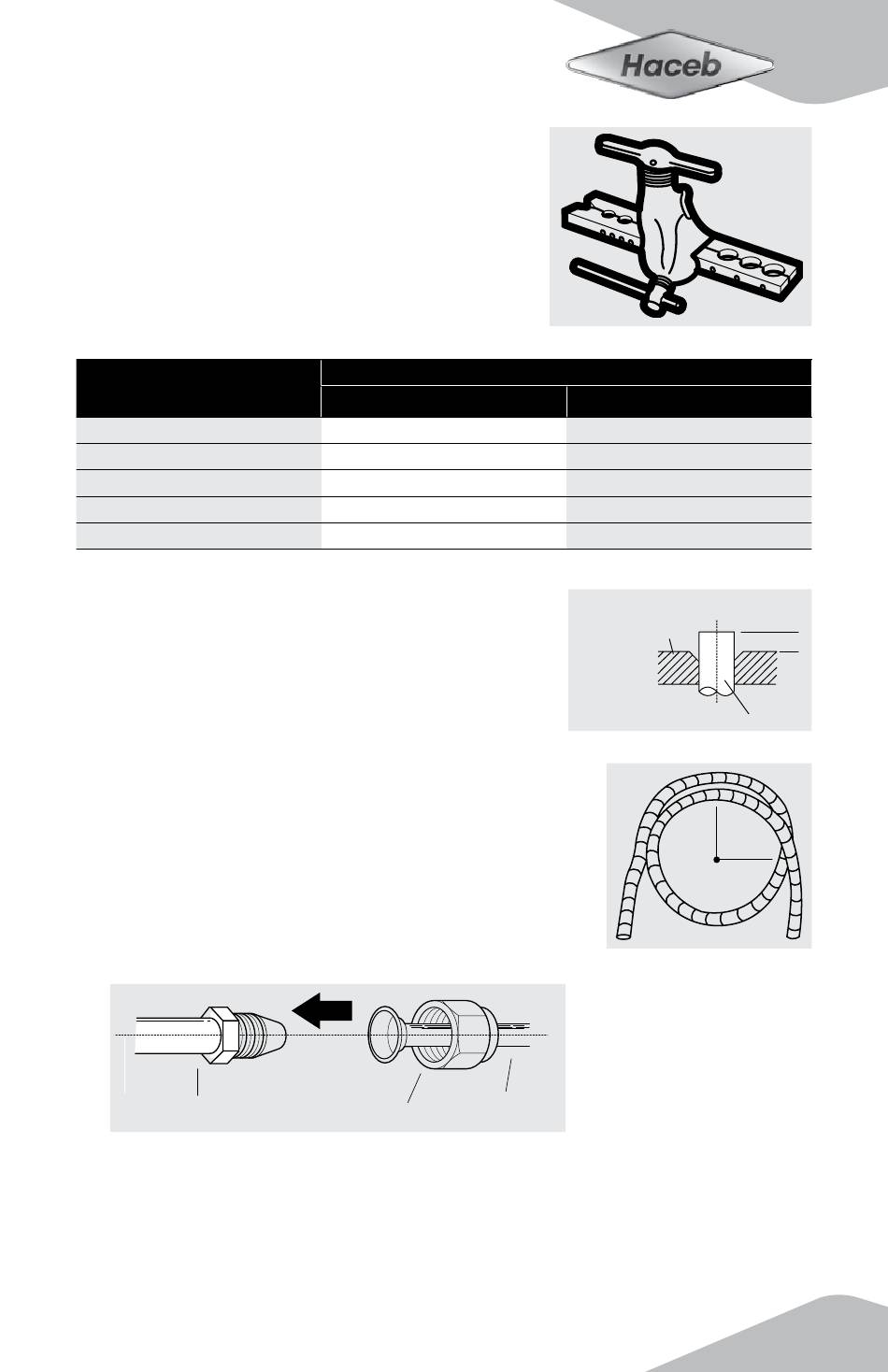

4. Retire la cinta de PVC de los extremos de la tubería
cuando esté listo para realizar trabajos de abocardado.
5. Posicione la herramienta de abocardar en el extremo
del tubo. Ver Figura 36.
El extremo del tubo debe extenderse más allá del borde
del abocardado de acuerdo con las dimensiones que se
muestran en la tabla a continuación.
EXTENSIÓN DE TUBERÍA MÁS ALLÁ DE LA HERRA-
MIENTA DE ABOCARDADO
Diámetro exterior de la
tubería (mm)
Ø 6.35 (Ø 0.25")
Ø 9.52 (Ø 0.375")
Ø12.7 ( Ø 0.5")
Ø 16 ( Ø 0.63")
Ø 19 (Ø 0.75")
6. Coloque la herramienta de abocardado.
7. Gire el mango de la herramienta de abocardado ha-
cia la derecha hasta que el tubo esté completamente
abocardado.
8. Retire la herramienta de abocardado, luego inspeccione
el extremo de la tubería para detectar grietas.
Paso 4: Conecte las tuberías
Cuando conecte tuberías de refrigerante, tenga cuidado de
no usar un par de torsión excesivo o deformar las tuberías de
ninguna manera. Primero debe conectar el tubo de baja presión,
luego el tubo de alta presión.
Radio de curvatura mínimo
Al doblar las tuberías de refrigerante conectivo, el radio de curva-
tura mínimo es de 10 cm. Ver Figura 38
1. Alinee el centro de los dos tubos que conectará. Ver Figura 39
Tubo interior de la unidad
Min.
0.7 (0.0275")
1.0 (0.04")
1.0 (0.04")
2.0 (0.078")
2.0 (0.078")
Tuerca abocardada
Figura 39
A (mm)
1.3 (0.05")
1.6 (0.063")
1.8 (0.07")
2.2 (0.086")
2.4 (0.094")
Herramienta
de abocardado
Tubo
Figura 36
Max.
A
Tubo
Figura 37
Radio
≥10cm (4pulg)
Figura 38
25
