Resumen de contenidos para Turbo Energy MIC

  • Página 1 Manual de instrucciones Controlador de microinversor MIC https://www.turbo-e.com/...
  • Página 2: Tabla De Contenido

    Lea este manual antes de instalar el equipo y siga las instrucciones cuidadosamente durante el proceso de instalación. Contenido 1. INTRODUCCIÓN ...................... 3 2. CARACTERÍSTICAS ....................3 3. DESCRIPCIÓN GENERAL DEL EQUIPO ..............3 3.1. Descripción de la interfaz ................3 3.2.
  • Página 3: Introducción

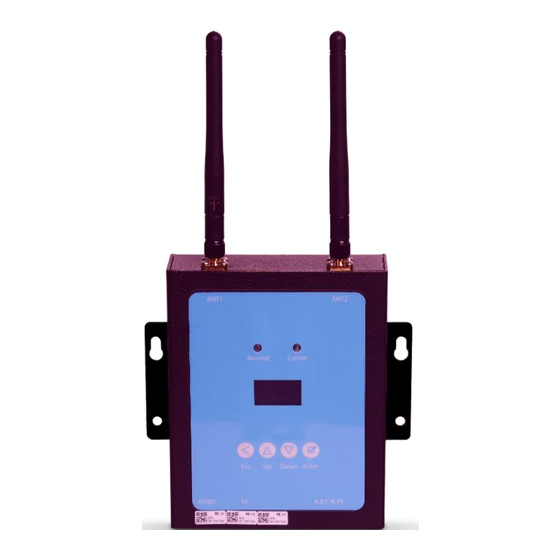

    3. DESCRIPCIÓN GENERAL DEL EQUIPO 3.1. Descripción de la interfaz Las interfaces del MIC, de izquierda a derecha, son: el puerto RS485, DI y el puerto de conexión de energía. RS485: Esta función se utiliza para la comunicación con el meter.
  • Página 4: Diagrama De Aplicación

    DI: Entrada digital. Cuando el estado de DI cambie de 1 a O, el MIC enviará un comando para controlar el apagado del microinversor inmediatamente a través de Zigbee o PLC. Puerto de conexión de energía: Ll, L2, L3, N, PE, conecta la energía a través de la línea de alimentación.
  • Página 5: Instalación

    • El MIC no está clasificado para su uso en exteriores, así que, si lo instalas en el exterior cerca de una caja de conexiones o un panel de interruptores, asegúrate de que lo encierras en una caja eléctrica NEMA a prueba de clima.
  • Página 6: Conexiones

    Conexiones Conecta el cable de alimentación al puerto de conexión de energía en la parte inferior del MIC. L N P 2. Conecta el meter al MIC mediante conector RJ45. Conector RJ45 Cable RS485-CAT5...
  • Página 7: Operación

    5. OPERACIÓN 5.1. Botones Una vez que se suministra energía al MIC, éste pasa automáticamente a las pantallas principales de su pantalla LCD, que incluyen a continuación información detallada 5.2. Indicadores LED Hay dos indicadores en el MIC. La siguiente descripción explica cómo funciona.
  • Página 8: Pantalla Lcd

    5.3. Pantalla LCD Flow gráfico: Pantalla 1: Información inversores Interfaz ppal. MIC 1 Información inversores Interfaz ppal. MIC 2 Pantalla 2: Configuración del sistema Resetear Configuración del sistema Ajuste de tiempo...
  • Página 9: Monitoreo

    Agregar o eliminar la identificación del inversor 1: Introducir número de serie del microinversor y añadir 6. MONITOREO El MIC tiene un módulo WIFI integrado que es capaz de conectarse al router directamente. Web de monitoreo: https://pro.solarmanpv.com; (para la cuenta del distribuidor Solarman) https://home.solarmanpv.com...
  • Página 10: Establecer Conexión Con El Registrador

    El nombre de la red a seleccionar es AP_ Número de serie del MIC. • Introduzca la contraseña que aparece en el registrador y seleccione la • opción de conectar. La contraseña predeterminada para los MIC es 12345678. • 6.2. Establecer conexión con el registrador Una vez conectado al Wifi: •...
  • Página 11 • Introduzca la contraseña de la red seleccionada, seleccione “Enable” para conseguir una dirección IP automáticamente y haga click en “Next”. • Mejorar la configuración de seguridad del Wifi seleccionando las opciones que figuran en la lista y hacer click en “Next”.
  • Página 12 • Si el ajuste se realiza con éxito, avanzará hasta la siguiente página en la cual debe hacer click en “OK” para reiniciar. • Si el reinicio se produce con éxito aparecerá un mensaje indicando que se ha realizado correctamente, sino debe actualizar la página. •...
  • Página 13: Datos Técnicos

    7. DATOS TÉCNICOS...
