Optex HX-40RAM Manual De Instalación

Optex HX-40RAM Manual De Instalación

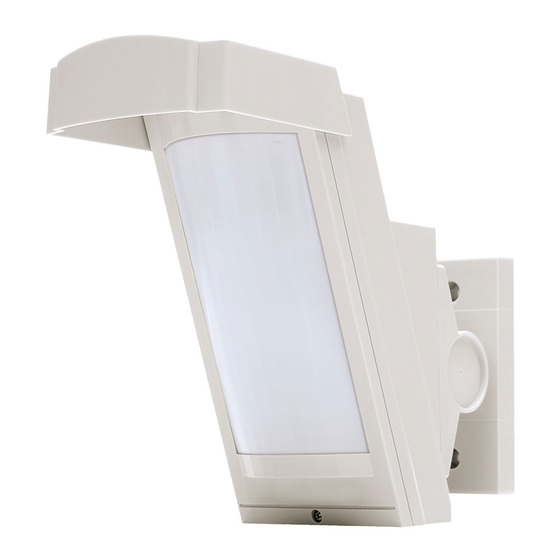

Detector para exterior de alto montaje
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Detector para
Detector para
exterior de alto montajentaje
exterior de alto montaje
HX-40RAM
HX-40RAM
CARACTERÍSTICAS
85°
3,0 m
12 m
CONTENTS
1 INTRODUCCIÓN
1-2 IDENTIFICACIÓN DE LAS PARTES ..................... 2
1-3 ÁREA DE DETECCIÓN.......................................... 2
2-1 PREPARACIÓN DEL TRANSMISOR .................... 3
2-2 PREPARACIÓN DE LA BATERÍA ......................... 3
3-1 MONTAJE DE LA BATERÍA .................................. 4
DE LA BATERÍA (O PORTA-PILAS)...................... 6
1
INTRODUCCIÓN
1-1

ANTES DE PONERLO EN FUNCIONAMIENTO

Advertencia
Respete estas instrucciones de seguridad para prevenir daños serios o incluso la muerte.
Precaución
Siga estas precauciones para prevenir potenciales heridas o daños materiales.
La m arca
indica Recome ndación.
Advertencia
Nunca repare o modifique el producto No vierta agua sobre el producto
Mantenga el detector paralelo al suelo.
Paralelo
Da 2,5 a 3,0 m
(Da 8,2 a 10 ft.)
MODELO INALÁMBRICO
WIRELESS MODEL
・Batería de larga vida útil
・Montaje a 3,0 m de altura y un área de
detección de 12 m.
・Piro-elemento exclusivo de OPTEX.
・Lógica inteligente AND
La marca
Considere la dirección de una persona aproximándose al sensor,
así como el área de detección.
Inclinación
・Doble procesamiento de señal.
・Análisis de movimiento de
vegetación.
・Anti-enmascaramiento digital
・Área de detección configurable.
3-4 AJUSTE DEL ÁNGULO VERTICAL ....................... 8
3-5 CABLEADO ............................................................ 8
5 CONFIGURACIÓN DE PARÁMETROS
5-1 FUNCIÓN ............................................................... 9
6 FUNCIONES DEL INDICADOR LED ........................ 11
7-1 ESPECIFICACIONES .......................................... 12
7-2 DIMENSIONES .................................................... 12
indica Prohibición.
Advertencia
ES-1
MANUAL DE INSTALACIÓN
Precaución
Móntelo de forma segura

Publicidad

Tabla de contenido
loading

Manuales relacionados para Optex HX-40RAM

Resumen de contenidos para Optex HX-40RAM

  • Página 1: Tabla De Contenido

    3,0 m ・Montaje a 3,0 m de altura y un área de ・Análisis de movimiento de 12 m detección de 12 m. vegetación. ・Piro-elemento exclusivo de OPTEX. ・Anti-enmascaramiento digital ・Lógica inteligente AND ・Área de detección configurable. CONTENTS 1 INTRODUCCIÓN 3-3 MONTAJE DEL SOPORTEMONTAJE DEL SOPORTE..6 1-1 ANTES DE PONERLO EN FUNCIONAMIENTO ...

  • Página 2: Identificación De Las Partes

    Instale el sensor en un lugar adecuado evitando que se produzcan falsas alarmas. Por ejemplo evite: • Fuente de calor • Objetos que se mueven con • Luz solar directa o reflejada el viento IDENTIFICACIÓN DE LAS PARTES Base del soporte Base Tornillo (3×10 mm) Porta-pilas...

  • Página 3: Preparativos

    Transmisor Transmisor Porta-pilas PREPARACIÓN DE LA BATERÍA -Compartición de la Batería La alimentación se transmite desde la caja de la batería tanto al HX-40RAM como al transmisor. Soporte para Transmisor Tenga en cuenta que el tipo de batería utilizado baterías debe ser el mismo que utilice el transmisor.

  • Página 4: Instalación

    INSTALACIÓN -Procedimiento de instalación INSTALACIÓN DE LAS BATERÏAS DETERMINACIÓN DEL INSTALACIÓN DEL TRANSMISOR Y -Compartición de las Baterías ALCANCE DE DETECCIÓN DE LA CAJA DE LAS BATERÏAS -No Compartición de las Baterías MONTAJE DE LA BATERÍA -Compartición de la Batería Advertencia No utilice baterías de diferentes capacidades (ej.: mezclar baterías nuevas y baterías usadas), fabricantes y/o tipos a la vez.
  • Página 5 Baterías inactivas (dummy) Hilo de las En el caso de CR123A, utilice la unidad con los ajustes CR123A baterías de fábrica. (negro) Hilo de las baterías (rojo) por defecto Una vez desmontada, siga los siguientes pasos para volver a montar la unidad. Pase el cable negro hasta el interior del interruptor.

  • Página 6: Montaje Del Transmisor Y De La Caja De La Batería (O Porta-Pilas)

    MONTAJE DEL TRANSMISOR Y DE LA CAJA DE LA BATERÍA (O PORTA-PILAS) Utilizando una cinta de velcro, (incluida en el set), fije el transmisor a la unidad principal. Ejemplo del caso 1 Ejemplo del caso 2 Cinta de velero 2) 80 × 50 × 22 mm Caso 1) 122 ×...

  • Página 7: Instalación Del Soporte

    -Instalación del soporte Retire el tornillo de cierre. Empuje directamente delanteramente la grapa de tapa de arbol con su dedo pulgar. En caso de que la grapa es atrancado, use una herramienta conveniente. e.g. atras el lado de un chofer del tornillo. Cubierta circular Grapa de Cubierta circular Fije el soporte a la pared.

  • Página 8: Ajuste Del Ángulo Vertical

    • Realice la “prueba de paso” para asegurarse de que la distancia de detección es la deseada. CABLEADO *1: Terminales de TAMPER para conectar a un circuito de supervisión 24 horas. -Compartición de la Batería Transmisor Soporte para baterías HX-40RAM Pilas “falsas” SALIDA ENTRADA ALARMA...

  • Página 9: Prueba De Funcionamiento (Walk Test)

    -No Compartición de las Baterías Transmisor Soporte para baterías HX-40RAM • Utilice un transmisor con 2 entradas o un terminal de batería y conéctelo a la SALIDA DE PROBLEMAS (TROUBLE OUTPUT). • Utilice 2 unidades de transmisión pequeñas y conecte una al cableado de alarma y la otra al de problemas (estos transmisores deben ser lo suficientemente pequeños para caber en el...
  • Página 10 -TEMPORIZADOR DE AHORRO DE BATERÍA Interruptor DIP 2 Aunque haya movimiento constante, la alarma sólo saltará una vez en el período del temporizador que se haya seleccionado, estando el resto del tiempo bloqueada para ahorrar batería. POSICIÓN FUNCIÓN 120s La alarma mandará la información cada 120 segundos. (por defecto) La alarma mandará...

  • Página 11: Determinación Del Ángulo De Detección

    -SENSIBILIDAD ANTIENMASCARAMIENTO POSICIÓN FUNCIÓN HIGH - ALTA Sensibilidad alta HIGH - ALTA STD - ESTÁNDAR Sensibilidad normal STD - ESTÁNDAR (por defecto) OFF - APAGADO Deshabilitada OFF - APAGADO Atención>> Cuando encienda la unidad, no deje ningún objeto a menos de 1,0 m (3,3 ft.) de distancia. DETERMINACIÓN DEL ÁNGULO DE DETECCIÓN -Ajuste del Alcance de Detección Para limitar la distancia de detección, aplique la máscara autoadhesiva apropiada.

  • Página 12: Especificaciones

    Al ser sólo una parte de un sistema completo, no podemos aceptar la responsabilidad completa de ningún daño o consecuencia resultante de una intrusión. Debido a nuestra política de mejora continua, Optex se reserva el derecho de cambiar las especificaciones sin previo aviso.
