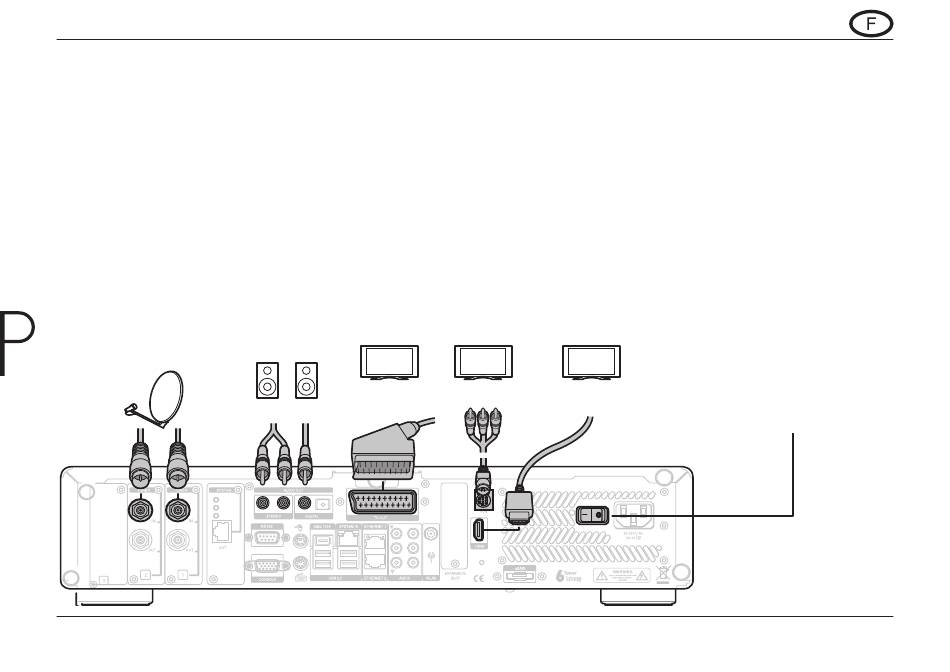

Connexion TV

Connexion antenne
Selon les modules de tuner installés, la
ReelBox vous permet de retransmettre
les signaux DVB (Digital Video
Broadcasting) suivants :
DVB-S (transmission satellite)
DVB-C (transmission câble)
DVB-T (transmission terrestre)
Raccordez le câble d'antenne au
module tuner correspondant.
Connexion TV uniquement possible via raccordement SCART, YUV ou HDMI
F
ANTENNE
88
Connexion SCART
Raccordez à cet emplacement votre
téléviseur analogiqueen utilisant un
câble SCART (audio/vidéo).

Connexion HDMI

La connexion HDMI vous permet
d'obtenir le meilleur de la qualité
vidéo. Raccordez à cet emplacement
votre téléviseur numérique avec res-
titution de l'image haute définition en
utilisant un câble HDMI (audio/vidéo).
AUDIO SCART
(YUV)
TV
480i/576i
FBAS (RGB)
Stereo Digital
Connexion YUV
Raccordez à cet emplacement votre
téléviseur analogique en utilisant un
câble YUV (3 x Cinch pour vidéo / 1 x
audio) (Les câbles YUV sont
disponibles dans la boutique en ligne
Reel Multimedia). Cette connexion
offre aussi un signal YC (S-Video).
Entrées sur le téléviseur :
Y IN
U/Pb IN
V/Pr IN
Audio IN
YUV HDMI
TV HD-TV
480i/576i/ 480i/576i/
720p/1080i 720p/1080i
= Cinch vert
= Cinch bleu
= Cinch rouge
= connecteurs Cinch
Activation de
l'appareil : interrupteur
d'alimentation sur 1 !
